| Brand Name: | GEZHI or OEM |
| モデル番号: | GEZHI-DWDM OADM |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

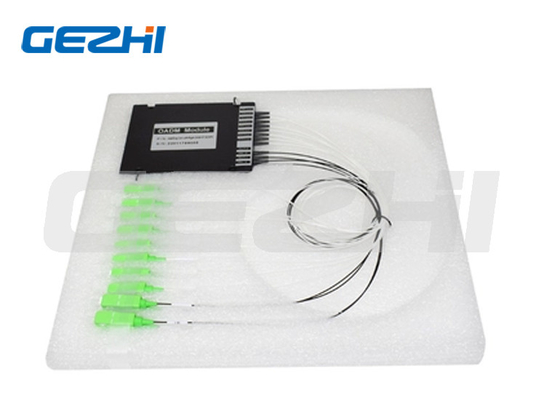

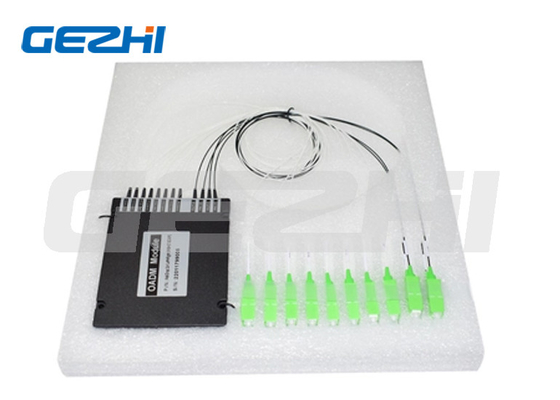

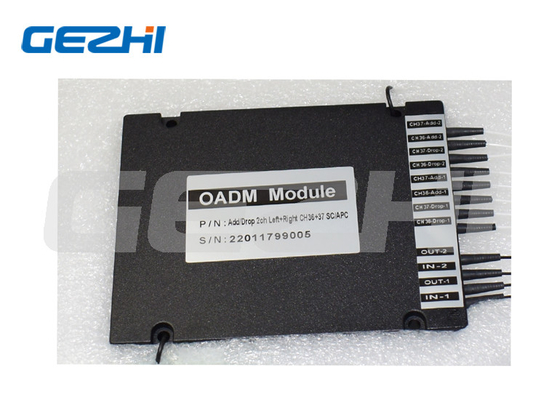

SC/APC インターフェイスを備えたデュアル ファイバー光モジュール DWDM OADM
製品説明
DWDM 光アド/ドロップ マルチプレクサ (OADM) は、C バンドの 1 つまたは複数の 100 GHz DWDM チャネルを 1 つまたは 2 つのファイバにアドおよびドロップし、残りの波長を必要な宛先にバイパスさせるために WDM ネットワークで使用されるパッシブ光デバイスです。DWDM テクノロジーを使用すると、既存および新規のネットワークに効果的に WDM 機能を追加し、光信号の伝送距離を延長できます。
DWDM OADM モジュールは、片面 (East または West) 構成と両面 (East および West) 構成で使用できます。光リンクの両端に配置された一致する MUX/DeMUX ユニットにより、複数のデータ チャネルを結合し、シングルモード ファイバ トランク上で送信できます。パッシブ OADM モジュールは、トランク上の任意のポイントで最大 4 つのデータ チャネルを追加またはドロップできます。
特徴
低い挿入損失
低クロストーク
高い安定性と信頼性
光路上でエポキシフリー
アプリケーション
回線監視
DWDMネットワーク
電気通信
構成可能なOADM
パフォーマンス
| パラメータ | ユニット | 1CH | 2CH | 4CH | 8CH | |||||
| 追加 | 落とす | 追加 | 落とす | 追加 | 落とす | 追加 | 落とす | |||
| チャネル波長 | nm | ITUグリッド | ||||||||
| チャンネル間隔 | GHz | 100 または 200 | ||||||||
| チャネル通過帯域 (@-0.5dB 帯域幅) | nm | >0.3 | ||||||||
| 挿入損失 | dB | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| 特別サービス | / | モニターまたは1310nmが利用可能 | ||||||||
| チャネルリップル | dB | 0.5 | ||||||||
| 隔離 | 隣接 | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| 隣接していない | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| 慣性損失温度感度 | dB/℃ | <0.005 | ||||||||
| 波長温度変化 | nm/℃ | <0.002 | ||||||||
| 偏波依存損失 | dB | <0.1 | ||||||||
| 偏波モード分散 | dB | <0.1 | ||||||||
| 指向性 | dB | >50 | ||||||||
| リターンロス | dB | >45 | ||||||||
| 最大電力処理 | mW | 300 | ||||||||
| 動作温度 | ℃ | -5～+75 | ||||||||
| 保管温度 | ℃ | -40～85 | ||||||||
| パッケージ寸法 | んん | 長さ80×幅60×高さ12またはL100xW80xH10 | L120×W80×H18 | L141×W115×H18 | ||||||
注:1.カスタマイズ仕様も可能です。
コネクタなし仕様、コネクタありの場合ILが0.2dB増加します。
注文情報
| DWDM | チャンネル数 | 構成 | モジュールの種類 | ケーブルの種類 | 繊維長 | コネクタ |
|
OADM 1=100G 2=200G |
01=1チャンネル 02=2チャンネル 03=3 チャンネル 04=4チャンネル …… 16=16チャンネル 17=17チャンネル 18=18チャンネル |
SS=単一ファイバー西または東 SD=シングルファイバーウエスト＆イースト DS=デュアルファイバーウェストまたはイースト DD=デュアルファイバーウエスト＆イースト |
A1=ABSボックス 100x80x10mm A2=ABSボックス 120x80x18mm A3=ABSボックス 140×115×15mm L1=LGX 129*29*130mm L2=2スロットラックのLGXインサート L4=4 スロット ラックの LGX インサート R1=19インチ 1Uラック R2=2スロット19インチ1Uラック R4=4スロット19インチ1Uラック S=指定する |
09=900um ルースチューブ 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=指定する |
00=なし LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定する |
ビデオ
|
|
