| Brand Name: | GEZHI or OEM |
| モデル番号: | 光スイッチマトリックス |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
自動測定用高効率48*2x4光スイッチマトリクス
説明

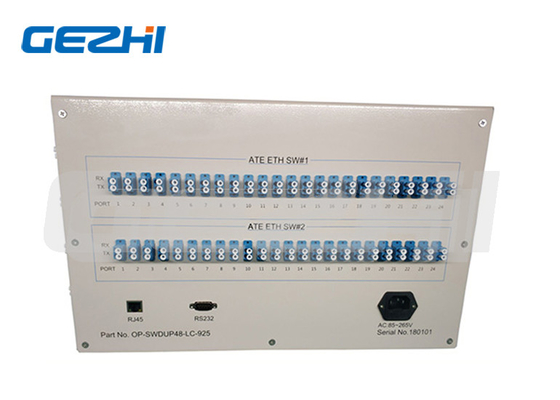

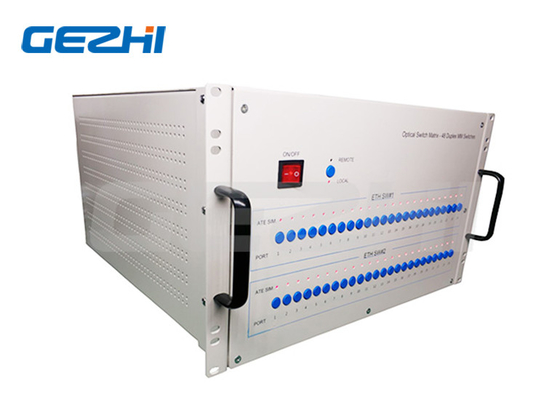

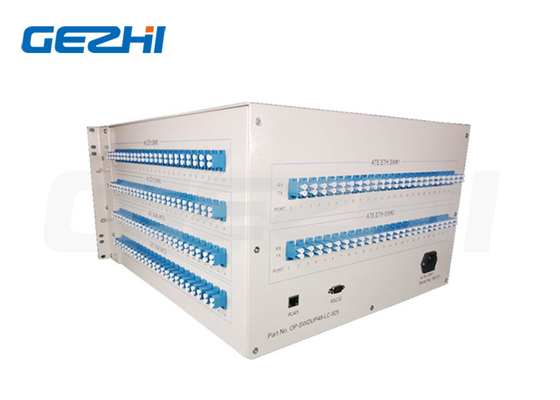

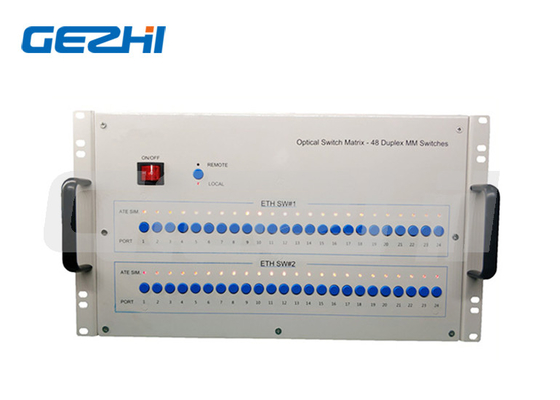

48 個 2x4 (D1x2) 光スイッチ ラックマウント
この光スイッチは光路制御装置の一種です。光路を制御し、光路を変換します。48-D1X2-U は、機械式光スイッチの 48 個の 2x4 同期スイッチ光路の組み合わせで構成され、光スイッチ光路制御スイッチはパネル コントロール上の 48 ボタンで、短距離 RS-232 シリアル ポート通信モード経由でも可能です。または、プログラム制御のコマンド制御スイッチの光路を送信することによるリモート RJ45 イーサネット通信、緑色の光と赤色の光によって光路の機器の状態が示されます。
特徴
SerialNet、高信頼性、高安定性
LED表示パネル。視覚的な表示、便利な操作
透明な伝送信号。高い安定性と信頼性
自動スキャンのチャンネルと時間間隔を設定可能
RS232 制御および RJ45 イーサネット リモート管理
アプリケーション
フィットル
自動測定
光ネットワーク遠隔監視ケーブル監視・保守システム
光マトリックススイッチ技術索引
| パラメータ | ユニット | 48*2x4 |
| 波長範囲 | nm | 1260〜1650またはカスタマイズされた |
| 試験波長 | nm | 1310/1550 またはカスタマイズされた |
| 挿入損失 (最大) | dB | ≤1.5 |
| リターンロス | dB | SM≧50 |
| クロストーク | dB | ≤-55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.20 |
| 再現性 | dB | ≤0.02 |
| 切り替え時間 | MS | ≤10 (隣接チャンネル) |
| 光パワー | mW | ≤500 |
| ファイバーの種類 | えーっと | 9/125 |
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズされた |
| モニターポート | / | RJ45 & RS232 またはカスタマイズされた |
| 使用電源（プラグタイプ） | V | AC:220V (50/60Hz) または DC:36V~72V |
| 動作温度 | ℃ | -10～+60 |
| 保管温度 | ℃ | -40～+85 |
| ラックマウントの寸法 | んん | 6U: 483x500x267mm |
光マトリックス スイッチの注文情報 OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維径 | コネクタ |
|
48*2x4 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
1U=1Uラックマウント 2U=2Uラックマウント 3U=3Uラックマウント 4U=4Uラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定する |
AC=単85～265V DC=単36～72V AA=デュアル85～265V DD=デュアル36～72V AD=AC85～265V+DC36～75V |
00=なし FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
|
|
