| ブランド名: | GEZHI or OEM |
| モデル番号: | 光スイッチマトリックス |
| Moq: | 1pc |
| 価格: | US$2888-US$5888 |
| 支払条件: | T/T、ウェスタンユニオン |

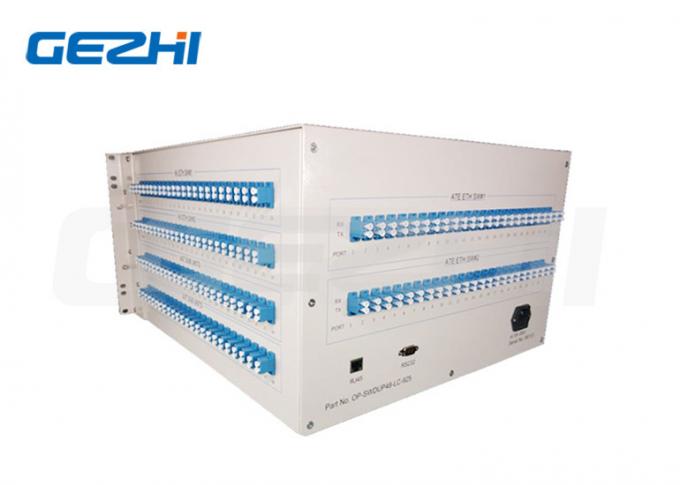

48×2×4 オプティカルスイッチマトリックス (Optical Switch Matrix) は,自動測定アプリケーション用に設計された高性能光経路制御装置である.このラックマウントシステムには2×4の同期スイッチライトパスの組み合わせの48個があります信頼性の高い光路変換と制御機能を備えています

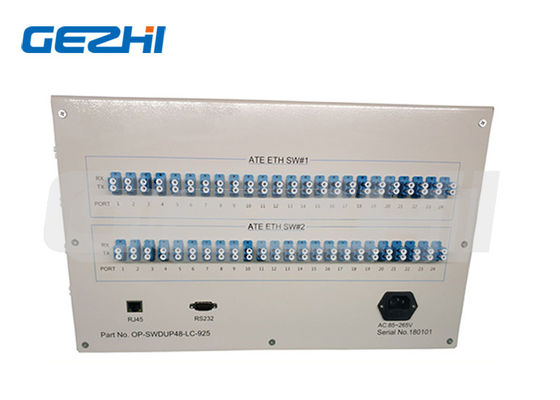

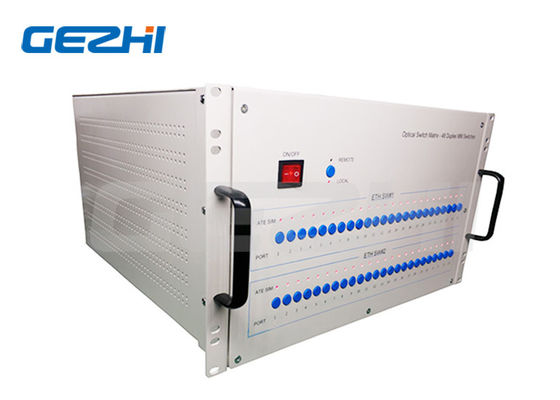

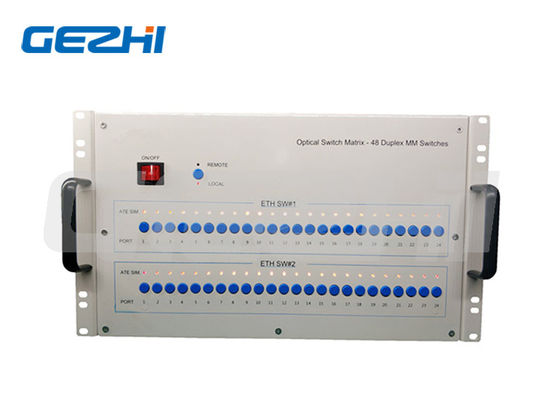

オプティカルスイッチは,フロントパネルの48ボタンを介して,短距離RS-232シリアルポート通信,またはリモートRJ45イーサネット通信を通じて,複数の方法で制御することができます.設備の状態と光路の配置は緑色と赤色LED表示で明確に表示される..
FITL (ファイバー・イン・ザ・ループ)
自動測定システム
オプティカルネットワークの遠隔監視
ケーブル監視・保守システム
| パラメータ | ユニット | 48×2×4 |
|---|---|---|
| 波長範囲 | nm | 1260~1650 またはカスタマイズ |
| 波長をテストする | nm | 1310/1550 または個別化 |
| 挿入損失 (最大) | dB | ≤15 |
| 返済損失 | dB | SM ≥ 50 |
| 横断音声 | dB | ≤55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.20 |
| 繰り返し可能性 | dB | ≤0.02 |
| 切り替える時間 | ms | ≤10 (隣接する運河) |
| 光学電源 | mW | ≤500 |
| 繊維の種類 | ええと | 9/125 年 |
| コネクタ | / | FC,SC,LC,ST,SMA またはカスタマイズされた |
| モニターポート | / | RJ45 & RS232 またはカスタマイズ |
| 動作電源 (プラグタイプ) | V | AC:220V (50/60Hz) またはDC:36V~72V |
| 動作温度 | °C | -10~+60 |
| 貯蔵温度 | °C | -40~+85 |
| ラックマウント 寸法 | mm | 6U: 483×500×267mm |
OSW-X×X-X-XX-X-XX-XX-XX-XX
| 構成要素 | オプション |
|---|---|
| OSW | 48×2×4 S=指定する |
| モード | S=SM M=MM |
| 波長 | 85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
| パッケージ | 1U=1U ラックマウント 2U=2U ラックマウント 3U=3U ラックマウント 4U=4U ラックマウント S=指定 |
| 繊維の種類 | M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定 |
| 繊維の直径 | AC=シングル85~265V DC=シングル36~72V AA=ダブル85~265V DD=ダブル36~72V AD=AC85~265V+DC36~75V |
| コネクタ | 00=FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
ビデオ
|
|
