| ブランド名: | GEZHI or OEM |

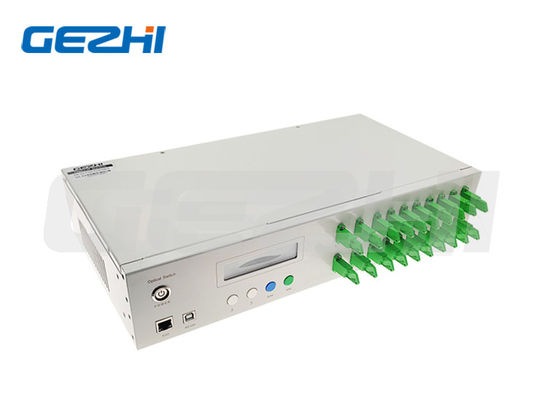

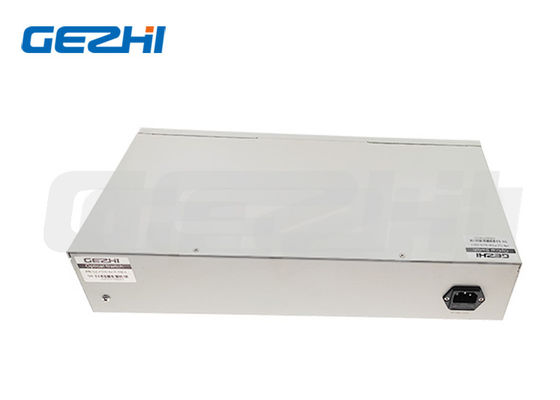

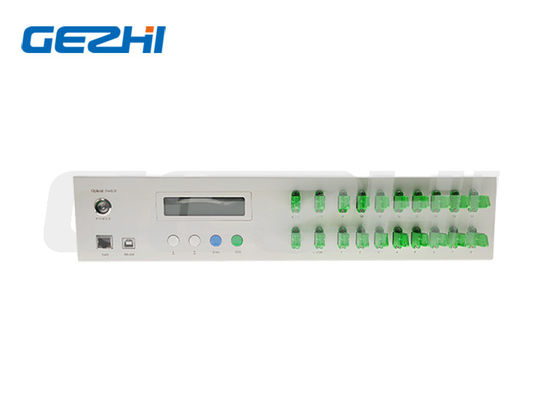

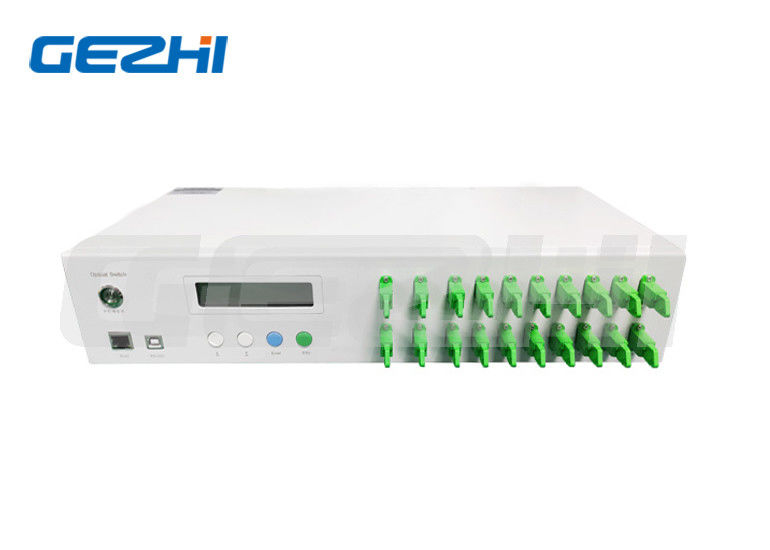

| モデル番号: | マトリックス光スイッチ ラックマウント |
| Moq: | 1pc |
| 価格: | US$398-US$688 |
| 支払条件: | T/T、ウェスタンユニオン |
| パラメータ | 単位 | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 波長範囲 | nm | 1260〜1650 | |||||||||
| テスト波長 | nm | 1310/1550 | |||||||||
| 挿入損失 | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| リターンロス | dB | SM ≥ 50 | |||||||||
| クロストーク | dB | ≤-55 | |||||||||
| PDL | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0.25 | |||||||||
| TDL | dB | ≤0.25 | |||||||||
| 繰り返し性 | dB | ≤0.02 | |||||||||
| 寿命 | 回 | >10⁷ | |||||||||
| スイッチング時間 | ms | ≤8 (隣接チャネル) | |||||||||
| 光パワー | mW | ≤500 | |||||||||
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタム | |||||||||
| モニターポート | / | RJ45、RS232 | |||||||||
| 動作電源（プラグタイプ） | V | AC:220V (50/60Hz) または DC:36V〜72V | |||||||||
| 動作温度 | ℃ | -10〜+60 | |||||||||
| 保管温度 | ℃ | -40〜+85 | |||||||||
| ラックマウント | mm | 19インチラックマウント 1U、2U、3Uまたは4U | |||||||||
| OSW | モード | 波長 | パッケージ | ファイバータイプ | ファイバー径 | コネクタ |
|---|---|---|---|---|---|---|
| 2x4 2x8 2x64 4x16 16x16 20x20 S=指定 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=指定 |
1U=1Uラックマウント 2U=2Uラックマウント 3U=3Uラックマウント 4U=4Uラックマウント S=指定 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定 |
AC=単相 85〜265V DC=単相 36〜72V AA=二相 85〜265V DD=二相 36〜72V AD=AC85〜265V+DC36〜75V |
00=なし FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定 |
ビデオ
|
|
