| ブランド名: | GEZHI or OEM |
| モデル番号: | 1×N （N≤8）オプティカル スイッチ |
| Moq: | 1pc |
| 価格: | US$398-US$688 |
| 支払条件: | T/T、ウェスタンユニオン |

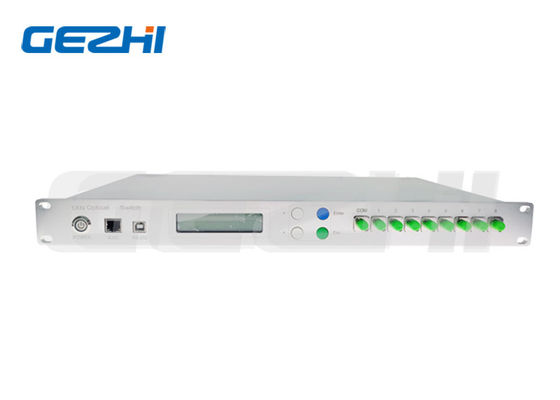

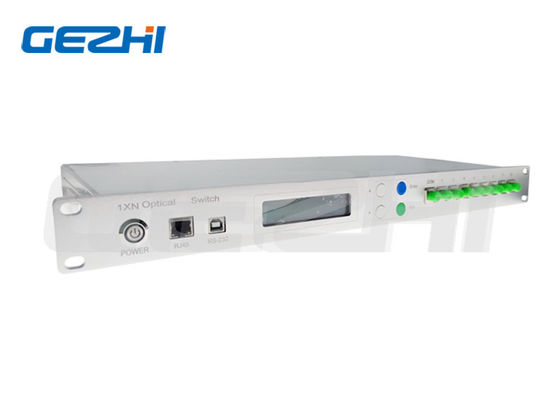

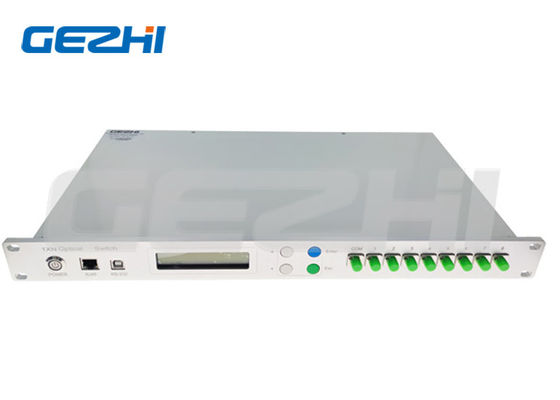

1x8光スイッチラックマウントは、1つの共通ファイバーを8つの出力または入力ファイバーに自動的かつ繰り返し接続できます。これらの双方向全光スイッチは、1x8または8x1のいずれの方向にも使用できます。制御オプションには、フロントパネルからの手動選択またはRS232およびイーサネットポートを介したリモート管理が含まれます。最大1x128までの任意の1xN構成で利用可能です。
カスタム波長オプション: 460nm、630nm、780nm、850nm、980nm、1064nm、またはカスタマイズされた波長で利用可能です。大口径ファイバー光スイッチも利用可能です（105/125um、400umなど）。
アプリケーション
|
機能
|
| OSW | モード | 波長 | パッケージ | ファイバータイプ | ファイバー径 | コネクタ |
|---|---|---|---|---|---|---|
| 1x4、1x8、1x16、1x32、1x64、1x128、S=指定 | S=シングルモード、M=マルチモード | 85=850nm、13=1310nm、15=1550nm、85/13=850/1300、13/15=1310/1550nm、460nm、780nm、980nm、S=指定 | 1U=1Uラックマウント、2U=2Uラックマウント、3U=3Uラックマウント、4U=4Uラックマウント、S=指定 | M5=50/125、M6=62.5/125、S9=9/125、S105/125、S200/240、S272/300、S365/400、S550/600、S=指定 | AC=単相85～265V、DC=単相36～72V、AA=二相85～265V、DD=二相36～72V、AD=AC85～265V+DC36～75V | 00=なし、FP=FC/UPC、FA=FC/APC、SP=SC/UPC、SA=SC/APC、LP=LC/UPC、LA=LC/APC、S=指定 |
| パラメータ | 単位 | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
|---|---|---|---|---|---|---|---|---|---|
| 波長範囲 | nm | 1260～1650またはカスタマイズ | |||||||
| テスト波長 | nm | 1310/1550またはカスタマイズ | |||||||
| 挿入損失（最大） | dB | ≦1.0 | ≦1.0 | ≦1.5 | ≦1.5 | ≦1.5 | ≦1.5 | ≦1.5 | ≦2.0 |
| リターンロス | dB | シングルモード ≧ 50 | |||||||
| クロストーク | dB | ≦-70 | |||||||
| PDL | dB | ≦0.05 | |||||||
| WDL | dB | ≦0.25 | |||||||
| TDL | dB | ≦0.20 | |||||||
| 繰り返し性 | dB | ≦0.02 | |||||||
| スイッチング時間 | ms | ≦10（隣接チャネル） | |||||||
| 光パワー | mW | ≦500 | |||||||
| ファイバータイプ | um | 9/125 | |||||||
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズ | |||||||
| モニターポート | / | RJ45 & RS232またはカスタマイズ | |||||||
| 動作電源 | V | AC:220V（50/60Hz）またはDC:36V～72V | |||||||
| 動作温度 | ℃ | -10～+60 | |||||||
| 保管温度 | ℃ | -40～+85 | |||||||
ビデオ
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | 1×N （N≤8）オプティカル スイッチ |
| Moq: | 1pc |
| 価格: | US$398-US$688 |
| パッケージの詳細: | 紙箱 |
| 支払条件: | T/T、ウェスタンユニオン |
1x8光スイッチラックマウントは、1つの共通ファイバーを8つの出力または入力ファイバーに自動的かつ繰り返し接続できます。これらの双方向全光スイッチは、1x8または8x1のいずれの方向にも使用できます。制御オプションには、フロントパネルからの手動選択またはRS232およびイーサネットポートを介したリモート管理が含まれます。最大1x128までの任意の1xN構成で利用可能です。
カスタム波長オプション: 460nm、630nm、780nm、850nm、980nm、1064nm、またはカスタマイズされた波長で利用可能です。大口径ファイバー光スイッチも利用可能です（105/125um、400umなど）。
アプリケーション
|
機能
|
| OSW | モード | 波長 | パッケージ | ファイバータイプ | ファイバー径 | コネクタ |
|---|---|---|---|---|---|---|
| 1x4、1x8、1x16、1x32、1x64、1x128、S=指定 | S=シングルモード、M=マルチモード | 85=850nm、13=1310nm、15=1550nm、85/13=850/1300、13/15=1310/1550nm、460nm、780nm、980nm、S=指定 | 1U=1Uラックマウント、2U=2Uラックマウント、3U=3Uラックマウント、4U=4Uラックマウント、S=指定 | M5=50/125、M6=62.5/125、S9=9/125、S105/125、S200/240、S272/300、S365/400、S550/600、S=指定 | AC=単相85～265V、DC=単相36～72V、AA=二相85～265V、DD=二相36～72V、AD=AC85～265V+DC36～75V | 00=なし、FP=FC/UPC、FA=FC/APC、SP=SC/UPC、SA=SC/APC、LP=LC/UPC、LA=LC/APC、S=指定 |
| パラメータ | 単位 | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
|---|---|---|---|---|---|---|---|---|---|
| 波長範囲 | nm | 1260～1650またはカスタマイズ | |||||||
| テスト波長 | nm | 1310/1550またはカスタマイズ | |||||||
| 挿入損失（最大） | dB | ≦1.0 | ≦1.0 | ≦1.5 | ≦1.5 | ≦1.5 | ≦1.5 | ≦1.5 | ≦2.0 |
| リターンロス | dB | シングルモード ≧ 50 | |||||||
| クロストーク | dB | ≦-70 | |||||||
| PDL | dB | ≦0.05 | |||||||
| WDL | dB | ≦0.25 | |||||||
| TDL | dB | ≦0.20 | |||||||
| 繰り返し性 | dB | ≦0.02 | |||||||
| スイッチング時間 | ms | ≦10（隣接チャネル） | |||||||
| 光パワー | mW | ≦500 | |||||||
| ファイバータイプ | um | 9/125 | |||||||
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズ | |||||||
| モニターポート | / | RJ45 & RS232またはカスタマイズ | |||||||
| 動作電源 | V | AC:220V（50/60Hz）またはDC:36V～72V | |||||||
| 動作温度 | ℃ | -10～+60 | |||||||
| 保管温度 | ℃ | -40～+85 | |||||||
ビデオ
