| Brand Name: | GEZHI or OEM |
| モデル番号: | 1×N （N≤8）オプティカル スイッチ |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
RS232 およびイーサネット インターフェイス ラックマウント 1×N(N≤8) 光スイッチ
製品説明
1X8 光スイッチ ラック マウントを使用すると、1 本の共通ファイバを 8 つの出力または入力ファイバに自動かつ反復的に接続できます。これらの全光スイッチは双方向であり、1x8 または 8x1 のいずれかの方向で使用できます。ラックマウント型光スイッチは、フロント パネルから手動で選択するか、RS232 ポート、イーサネット ポート経由で制御できます。この光ファイバ スイッチは、1xN から 1x128 までの任意のサイズで利用できます。
シングルモード 1260~1650nm (1310/1550) を除き、GEZHI フォトニクスは 460nm 、 630nm 、 780nm 、 850nm 、 980nm 、 1064nm またはカスタマイズされた光スイッチも製造します。105/125um、400umなどの大口径ファイバー光スイッチも利用可能です。
|
アプリケーション フィットル 自動測定 光ネットワークの遠隔監視 ケーブル監視および保守システム |
特徴 低い挿入損失と高速スイッチング SerialNet、高信頼性、高安定性 LCDディスプレイ RS232制御とイーサネットリモート管理 |
注文情報 OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維径 | コネクタ |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=指定する |
1U=1Uラックマウント 2U=2Uラックマウント 3U=3Uラックマウント 4U=4Uラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定する |
AC=単85～265V DC=単36～72V AA=デュアル85～265V DD=デュアル36～72V AD=AC85～265V+DC36～75V |
00=なし FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
テクニカルインデックス
| パラメータ | ユニット | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| 波長範囲 | nm | 1260〜1650またはカスタマイズされた | |||||||
| 試験波長 | nm | 1310/1550 またはカスタマイズされた | |||||||
| 挿入損失 (最大) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| リターンロス | dB | SM≧50 | |||||||
| クロストーク | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| 再現性 | dB | ≤0.02 | |||||||
| 切り替え時間 | MS | ≤10 (隣接チャンネル) | |||||||
| 光パワー | mW | ≤500 | |||||||
| ファイバーの種類 | えーっと | 9/125 | |||||||
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズされた | |||||||
| モニターポート | / | RJ45 & RS232 またはカスタマイズされた | |||||||
| 使用電源（プラグタイプ） | V | AC:220V (50/60Hz) または DC:36V~72V | |||||||
| 動作温度 | ℃ | -10～+60 | |||||||
| 保管温度 | ℃ | -40～+85 | |||||||
| ラックマウントの寸法 | んん | 1U L483XW230XH44.5 (最大16チャンネル) のカスタマイズが可能です。 | |||||||
|
2U L483XW230XH89 (最大 36 チャンネル) のカスタマイズが可能です。 2U L483XW350XH89 (最大 64 チャンネル) のカスタマイズが可能です。 |
|||||||||
| 3U L483XW350XH133.5 (最大 128 チャンネル) のカスタマイズが可能です。 | |||||||||
| 4U L483XW350XH178 (最大 256 チャンネル) のカスタマイズが可能です。 | |||||||||

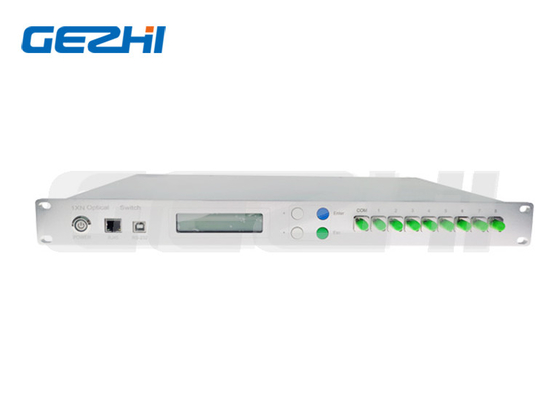

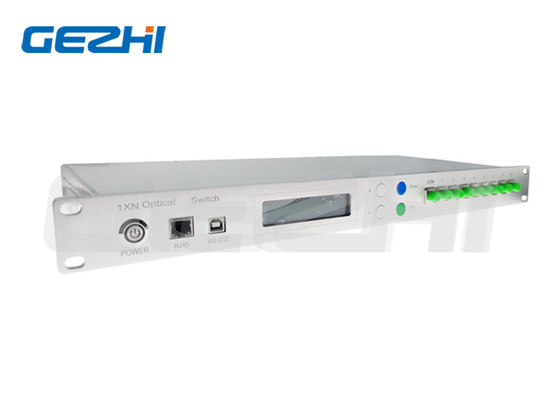

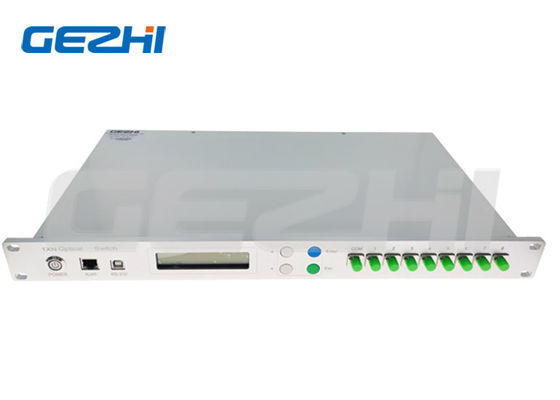

フロントパネル

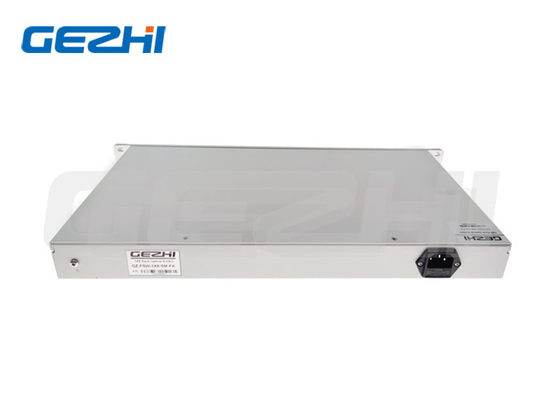

戻るパネル
|
|
