| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-FOC100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| 納期: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
製品概要

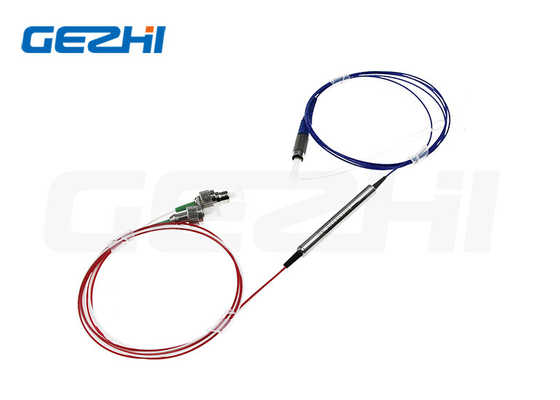

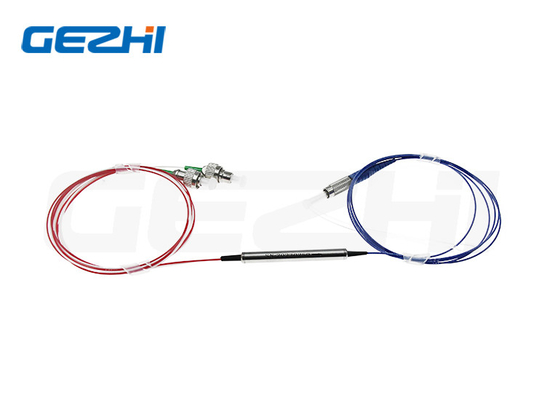

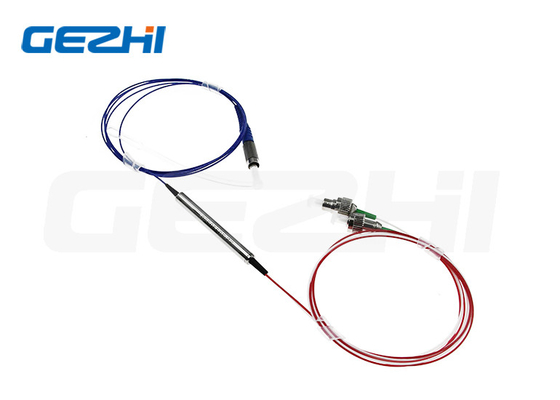

3ポート 1310nm 1550nm ファイバーオプティカル循環器
光ファイバー循環器
The 1310/1550 optical circulators are non-reciprocal devices that redirect light from port-to-port in one direction while minimizing reflection and scattering in the reverse directions for any state of polarizationGEZHIの高度なマイクロ光学設計は,低挿入損失,低偏振感度,高い隔離,コンパクトな構造,高い安定性があります.この製品の優れた特性により,ファイバー増幅器システムでの適用に理想的な選択になりますパンプレーザーダイオードと光ファイバーセンサー
特徴と応用
| 特徴 | 申請 |
|
|
仕様
| パラメータ | P グレード | |
| 構成 | ポート1からポート2からポート3へ | |
| 操作波長 (nm) | 1310±30 または 1550±30 または 1585±30 | |
| 隔離 (dB) | 典型的な | 0.6 |
| 最大 | 0.8 | |
| 典型的な隔離 (dB) | ≥50 | |
| 最小隔離 (dB) | ≥40 | |
| クロストーク (dB) | ≥50 | |
| 偏光依存損失 (dB) | <0.15 | |
| 偏振モード分散 | <0.1 | |
| リターン損失 (dB) | ≥50 | |
| パワーハンドリング (mW) | 500 | |
| オペレーティング温度 (°C) | -10~+75 | |
| パッケージの寸法 (mm) | Φ5.5xL50 または Φ5.5xL63 | |
| PICIR | 波長 | パッケージ | 繊維の直径 | 繊維の長さ | コネクタ |
|
3=3ポート 4=4ポート S=特異性 |
13=1310nm 55=1550nm 58=1580nm C+L=C=L帯 S=指定する |
S1=5.5×50mm S2=5.5×68mm A9=90x20x10mm S=指定する |
25=250um 09=900um 20=2.0mm 30=3.0mm S=指定する |
05=0.5m 10=1.0m 15=1.5m S=指定する |
FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=指定する |
ビデオ
ビデオ
|
|
