商品の詳細:
お支払配送条件:
|
| 波長: | 1260-1650nm | 港: | 1x2 1x4 |
|---|---|---|---|
| 保管温度: | -40 | +85°C | 保証: | 3年 |
| コネクター: | SC/APC LC/UPC | 適用: | FTTHシステム |
製品概要

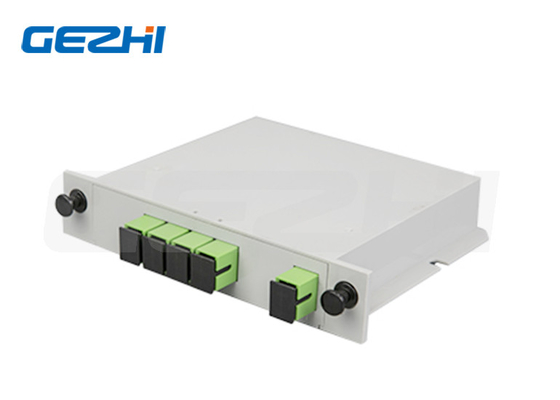

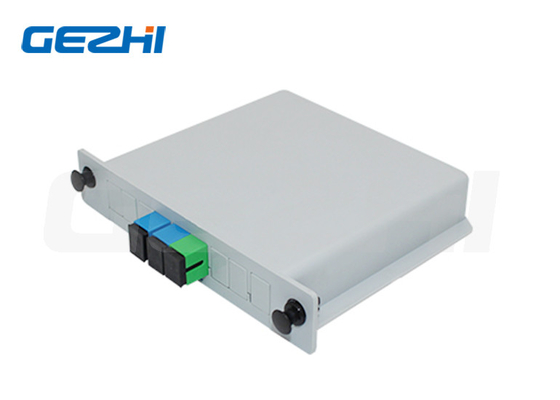

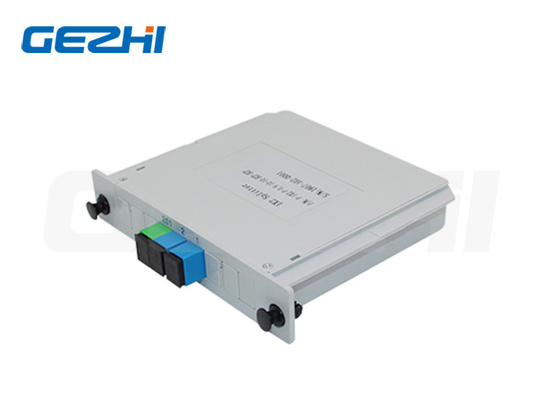

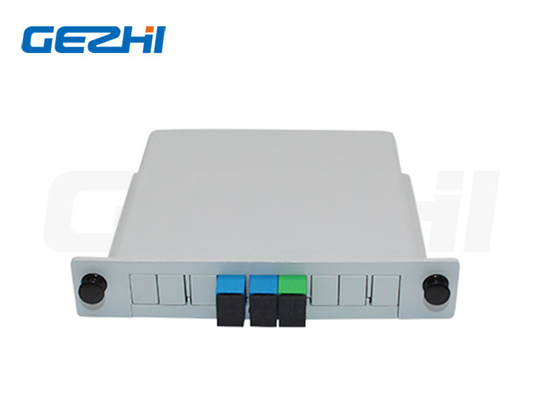

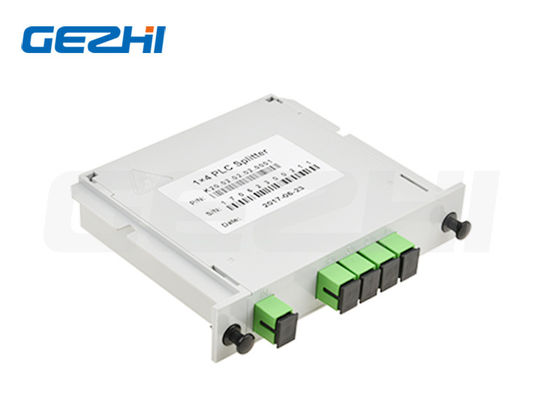

パッシブコンポーネント 1x2 1x4 PLC スプリッタカセットプラグインモジュール
PLC スプリッタ
PLCスプリッタは,光学信号を処理のために複数の場所に配布するために使用される分岐装置です. 光学ネットワークでは,光学信号を多くの同一信号に分割することがしばしば必要です,または複数の信号を単一の信号に組み合わせます.PLCスプリッタ (PLC Splitter) (平面光波回路スプリッタ) は,シリカ光波導体技術を用いて製造される光電源管理装置の一種である.FTTxパッシブ光学ネットワーク,CWDM,DWDMおよび光学ケーブルテレビシステムのために設計されています.PLCスプリッタは,複数のプレミスの場所に中央オフィス (CO) から光信号を配布する責任があります特定の用途に合わせた1*Nと2*Nスプリッター製品の全シリーズを提供しています.
特徴と応用
| 特徴 | 申請 |
| * 挿入損失が低い *低PDL * コンパクトなデザイン * チャンネル間均一性 * 幅広い動作波長: 1260nm から 1650nm * 広範囲の動作温度: -40°Cから85°C * 高度な信頼性と安定性 |
* FTTXシステム * PONネットワーク * CATV リンク * 光信号の分布 |
仕様
| パラメータ | 1xN PLC スプリッター仕様 | ||||||
| 動作波長 (nm) | 1260 ~ 1650 | ||||||
| タイプ | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失 (dB) | 典型的な | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| マックス | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均一性 (dB) | 典型的な | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| マックス | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) マックス | 典型的な | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| マックス | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門損失 (dB) |
典型的な | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| マックス | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門損失 |
典型的な | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指示性 (dB) ミ | 55 | ||||||
| リターン損失 (dB) Min | 55 ((50) | ||||||
| 動作温度 (°C) | -40~ +85 | ||||||
| 保存温度 (°C) | -40 ~ +85 | ||||||
| 繊維の長さ | 1m または オーダーメイド | ||||||
| 繊維の種類 | G657A | ||||||
| コネクタタイプ | カスタマイズ | ||||||
| PLCスプリッタ 裸の繊維 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC スプリッタ ブロックレス mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCスプリッターモジュール (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 141×115×18 | |
| PLC・スプリッター・ラック・マウント可能 ((mm) | 19 1U 2U ラックマウントボックス,LGXボックス,ODFボックス | ||||||
| GP | XXX | XX | XX | XX | XX | XX |
|
港 構成 |
モジュールの種類 | ケーブルタイプ | 繊維の長さ | 入力コネクタ |
生産量 コネクタ |
|
|
G=ゲジ P=PLC
|
この式は, この式は, この式は, この数字は, 132=1x32 この式は, この式は, この式は, この数値は, この2つの2x32は この数値は, |
BF=赤毛繊維 BL=ブロックなし MO=モジュール LG=LGXボックス RM=ラックマウント CB=カセットボックス XX=カスタマイズ
|
00=ない 09=900um 緩いチューブ 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... ありがとうございました |
0=ゼロ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=カスタマイズ |
0=ゼロ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=カスタマイズ |
