| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-PLC100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン、T/T |
製品概要

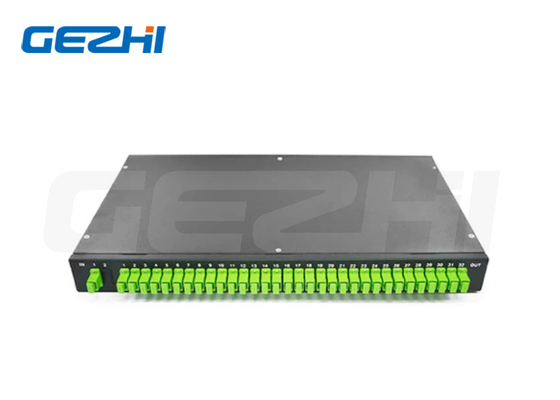

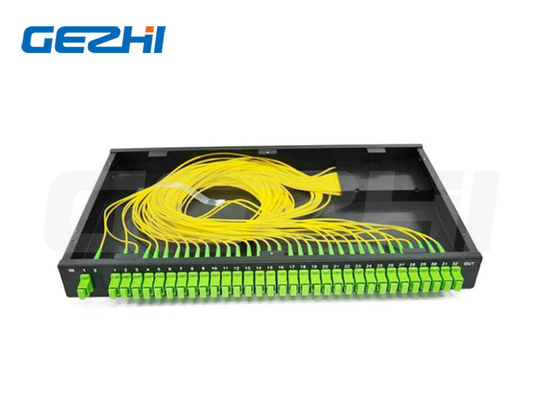

1X8 1X16 ファイバー PLC スプリッター ラック マウント 消極光学ネットワーク
PLC スプリッタ
ラックマウントPLCスプリッターボックスは,クォーツ基板をベースにした統合波導光電源配送装置です. サイズは小さく,波長幅は広く,高い信頼性と良いスペクトル均一性特に受動光学ネットワーク (EPON,BPON,GPONなど) に適しており,ローカルおよび端末デバイスを接続し,光学信号分割を実現します.私たちは1xNと2xNシリーズ製品を提供し,さまざまな状況で顧客のために光学分割器をカスタマイズすることができます.
特徴
* 挿入損失が低い
*低PDL
* コンパクトなデザイン
* 良質なチャンネル対チャンネル均一性
* 幅広い動作波長: 1260nm から 1650nm
* 広範囲の動作温度: -40°Cから85°C
* 高度な信頼性と安定性
申請
* FTTXシステム
* PONネットワーク
* CATV リンク
* 光信号の分布
仕様
| パラメータ | 1xN PLC スプリッター仕様 | ||||||
| 動作波長 (nm) | 1260 ~ 1650 | ||||||
| タイプ | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失 (dB) | 典型的な | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| マックス | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均一性 (dB) | 典型的な | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| マックス | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) マックス | 典型的な | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| マックス | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門損失 (dB) |
典型的な | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| マックス | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門損失 |
典型的な | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指示性 (dB) ミ | 55 | ||||||
| リターン損失 (dB) Min | 55 ((50) | ||||||
| 動作温度 (°C) | -40~ +85 | ||||||
| 保存温度 (°C) | -40 ~ +85 | ||||||
| 繊維の長さ | 1m または オーダーメイド | ||||||
| 繊維の種類 | G657A | ||||||
| コネクタタイプ | カスタマイズ | ||||||
| PLCスプリッタ 裸の繊維 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC ブロックレス (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCスプリッターモジュール (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 141×115×18 | |
| PLC・スプリッター・ラック・マウント可能 ((mm) | 19 1U 2U ラックマウントボックス,LGXボックス,ODFボックス | ||||||
|
|
|
