| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x4小型PLCのディバイダー |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| 支払条件: | T/T、ウェスタンユニオン |

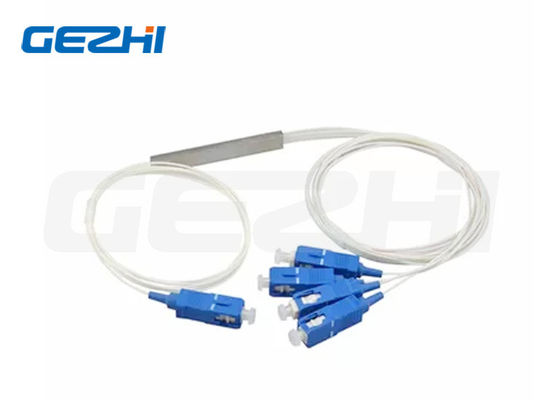

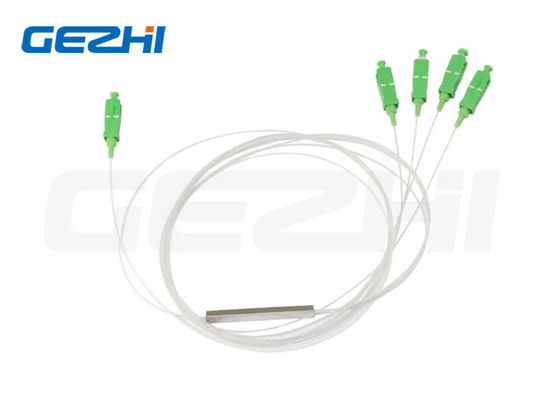

1x4 SC UPC 9/125 Um G657A1 0.9mm ホワイトケーブル ミニPLCスプリッター
光スプリッターは、動作原理に基づいて、融着テーパー型と平面光波回路（PLC）型の2種類に分類されます。融着テーパー製品は、2本以上のファイバーを側方で融着させるのに対し、PLCスプリッターは、誘電体または半導体基板上に光導波路を形成するためにフォトリソグラフィ技術を用いて製造されるマイクロ光学部品であり、分岐分配機能を実現します。
どちらのタイプも同様の分離原理で動作し、結合度と結合長を介してファイバー間のエバネッセント場を変化させ、ファイバー半径を調整して様々な分割比を実現します。逆に、複数の光信号を単一の出力に結合させるコンバイナーとしても機能します。
融着テーパーファイバーカプラーは、製造プロセスが容易で、コスト効率が高く、外部ファイバーとの接続が容易で、機械的振動や温度変化に対する堅牢な性能から、市場で主流の製造技術となっています。
| パラメータ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
|---|---|---|---|---|---|
| ファイバータイプ | ITU-T G657A1, G657A2 および G.652D | ||||
| 動作波長（nm） | 1260～1650 | ||||
| 挿入損失（dB） 標準 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 |
| 挿入損失（dB）（P/S）最大 | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 |
| 損失均一性（dB）最大 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 |
| 偏波依存損失（dB）最大 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 |
| ダイレクティビティ（dB）最小 | 55 | ||||
| リターンロス（dB）最小 | UPC:50 APC:55 | ||||
| 動作温度（℃） | -40～85 | ||||
| 保管温度（℃） | -40～85 | ||||
| パラメータ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| ファイバータイプ | ITU-T G657A1, G657A2 および G.652D | |||||
| 動作波長（nm） | 1260～1650 | |||||
| 挿入損失（dB） 標準 | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| 挿入損失（dB）（P/S）最大 | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 |
| 損失均一性（dB）最大 | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| 偏波依存損失（dB）最大 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| ダイレクティビティ（dB）最小 | 55 | |||||
| リターンロス（dB）最小 | UPC:50 APC:55 | |||||
| 動作温度（℃） | -40～85 | |||||
| 保管温度（℃） | -40～85 | |||||
|
|
