| Brand Name: | GEZHI |
| モデル番号: | GZ-1x24 PLCのディバイダー |
製品説明:

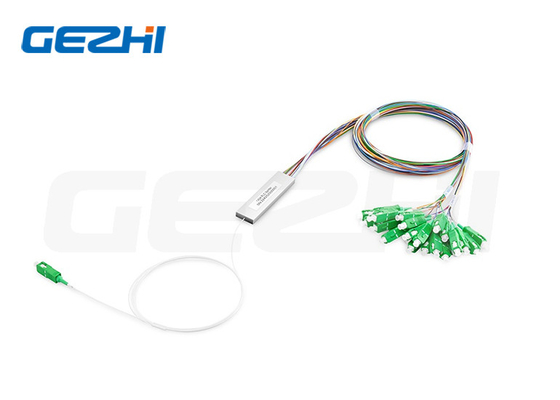

1x24 SC/APC ファイバー PLC スプリッタ ブロックレス ミニモジュール スプリッタ
1x24 PLC スプリッタ
平面光波回路 (PLC) スプリッタ,PLC スプリッタは,光信号を分散または組み合わせるために使用されます.平面光波回路技術に基づい,低コストの光配送ソリューションを低フォーマファクターと高い信頼性で提供しています.
1xN PLCスプリッタは,単一の光学入力 (s) を複数の光学出力 (output) に均等に分割するための精密なアライニングプロセスである.2xN PLC スプリッタは,二重光学入力を複数の光学出力に分割する. 私たちのPLCスプリッターは,優れた光学性能,高い安定性,高い信頼性を提供し,さまざまなアプリケーション要件を満たします.
1x2, 1x4, 1x8, 1x16,1x32, 1x64ブロックレスファイバータイプPLCスプリッタと2x2, 2x4, 2x8, 2x16, 2x32を含む様々な1xNと2xNPLCブロックレススプリッタを提供しています2x64ブロックレスファイバー型PLCスプリッタ.
特徴
◆均一性があり,挿入損失が少ない
◆偏差 の 低さ に 依存 し て いる 損失
◆優れた機械
◆安定性 テレコーディア GR-1221 と GR-1209
◆操作環境: -40°C から +85°C
◆高極化消滅比と優れた均一性
申請
◆ファイバー・トゥ・ザ・ポイント (FTTX)
◆家用 ファイバー (FTTH)
◆パッシブ・オプティカルネットワーク (PON,GEPON)
◆ローカル エリア ネットワーク (LAN)
◆ケーブルテレビ (CATV)
◆試験装置
テクニカルパラメータ
| パラメータ | 1xN PLC スプリッター仕様 | ||||||
| 動作波長 (nm) | 1260 ~ 1650 | ||||||
| タイプ | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失 (dB) | 典型的な | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| マックス | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均一性 (dB) | 典型的な | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| マックス | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) マックス | 典型的な | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| マックス | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門損失 (dB) |
典型的な | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| マックス | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門損失 |
典型的な | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指示性 (dB) ミ | 55 | ||||||
| リターン損失 (dB) Min | 55 ((50) | ||||||
| 動作温度 (°C) | -40~ +85 | ||||||
| 保存温度 (°C) | -40 ~ +85 | ||||||
| 繊維の長さ | 1m または オーダーメイド | ||||||
| 繊維の種類 | G657A | ||||||
| コネクタタイプ | カスタマイズ | ||||||
| PLCスプリッタ 裸の繊維 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC ブロックレス (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCスプリッターモジュール (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 141×115×18 | |
| PLC・スプリッター・ラック・マウント可能 ((mm) | 19 1U 2U ラックマウントボックス,LGXボックス,ODFボックス | ||||||
高品質で安定した材料
|
|
|
|
繊維 を 折りたたむ |
ナノジルコニアセラミックフェルル |

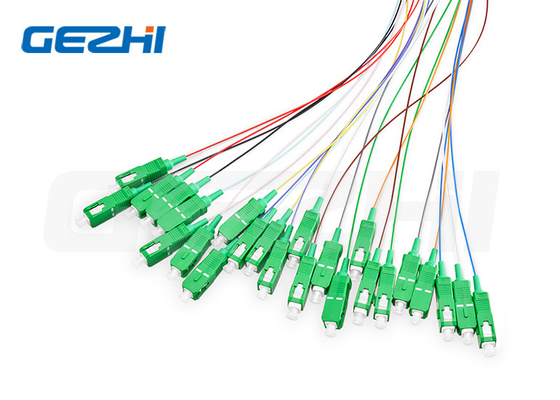

SC/APC接続器 |
注文情報
|
よくある質問
|
|
