| ブランド名: | Gezhi or OEM |
| モデル番号: | 48 CH-AAWG DWDM |
| Moq: | 1個 |
| 価格: | USD >= 1 pieces $10.00 |
| 納期: | 7 日 |
製品説明

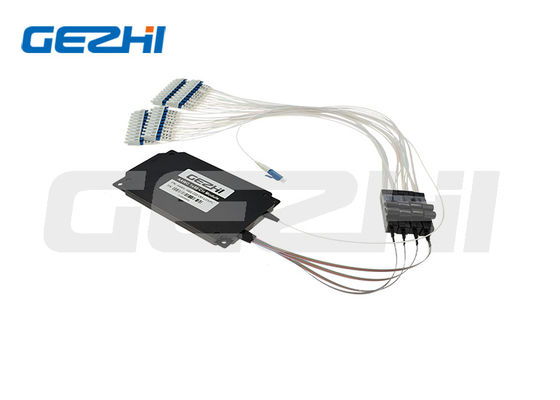

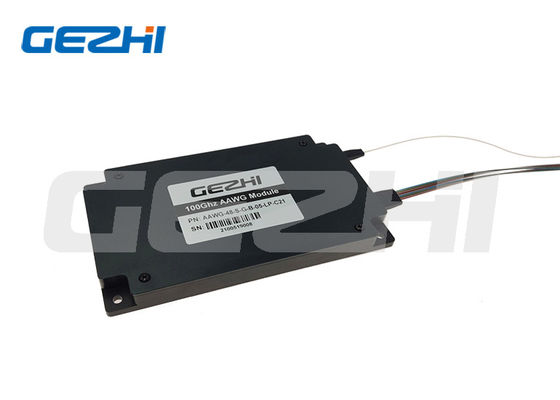

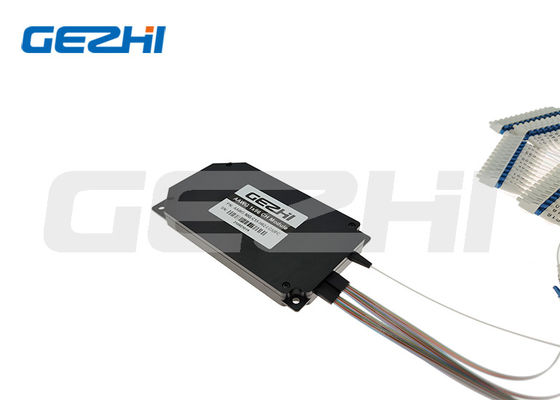

DWDMネットワーク用48CH 100g DWDM無熱AWGモジュール
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. 50GHzまたは100GHzチャネル間隔で動作するITUグリッド DWDM波長1526nmから1565nm. AAWG DWDMは,フィルター型のDWDM Mux DeMuxを代替するために使用することができます..
特徴
低挿入損失と低PDL
高い隔離度
コンパクトなデザインで最大96チャンネルまで利用可能
高い信頼性と高い安定性
Telcordia GR-1209-CORE と GR-1221-CORE に準拠している
RoHS に準拠する
テクニカルインデックス
| パラメータ | ユニット | AAWG モジュール | ||||||||||
| チャンネル | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| チャンネル間隔 | ゲルハーツ | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| チップタイプ | - そうだ | ガウス型 | フラットトップタイプ | |||||||||
| 1dB チャンネル帯域幅 | nm | > 0 でした2 | > 0 でした2 | > 0 でした2 | > 0 でした18 | > 0 でした18 | > 0 でした38 | > 0 でした38 | > 0 でした38 | > 0 でした18 | > 0 でした18 | |
| 3dB チャンネル帯域幅 | nm | > 0 でした4 | > 0 でした4 | > 0 でした4 | > 0 でした28 | > 0 でした28 | > 0 でした58 | > 0 でした58 | > 0 でした58 | > 0 でした28 | > 0 でした28 | |
| 挿入損失 | dB | <4.5 | <4.5 | <4.5 | < 65 | < 65 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| 隣接するクロスストック | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| 隣接していないクロスストック | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| 総交差音声 | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| 返済損失 | dB | >40 | ||||||||||
| リップル | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| 色素分散 | PS/nm | ±20 | ||||||||||
| 動作温度 | °C | -5~+65 | ||||||||||
| 貯蔵温度 | °C | -40~+85 | ||||||||||
チップタイプアテラル AWG モジュール
ガウス型
低挿入損失,高い隔離
フラットトップタイプ
幅広く動作し,高い信号安定性
オーダー情報 AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX カスタマイズされた波長
| AAWG | チャンネル | 構成 | AWGタイプ | パッケージ | COM ファイバルの長さ |
リボン/ファンアウト 繊維の長さ |
コネクタ |
|
050G 100G 200g |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=指定する |
S=単一繊維 D=二重繊維
|
F=フラットトップ G=ガウス |
B=メタルボックス R=191U ラックマウント S=指定する |
05=0.5m 10=1.0m S=指定する |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=ない LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定する |
Q1 についてサンプル注文はできますか?あなたのMOQは何ですか?
|
|
