| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x18-CWDM-S |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
18CH CWDM Mux Demuxモジュール1270~1610nm低損失BIDI CWDM
安価のアクセスおよび地下鉄ネットワークの統合のために設計した誘電性の薄膜フィルター技術に基づくGEZHI 18CH低損失BIDI CWDM。GEZHI 18CH CWDMは3.5dBリンク挿入損失だけとの単一の光ファイバーの18までのCWDMの源を多重型にすることができる光学多重交換装置です。 900umの120*80*18mmのABS箱によるそのパッケージは管、1meterのCOM-SC/UPCのコネクター、LC/UPCのコネクターが付いている他の出力を緩めます。従って18CH CWDMフィルターに高いチャネルの分離があり、二方向システムで使用することができます。モジュールは多重交換装置かデマルチプレクサーとして使用することができ、フレームで単一スロットを使用するか、またはNボックスで、独立、使用することができます。
特徴
3.5dBリンク挿入損失
繊維ごとの18のチャネル
二方向
多重交換装置かデマルチプレクサーとして使用することができます
Nボックスの使用された独立はある場合もあります
適用
ダーク ファイバ ネットワーク
放送貢献ネットワーク
光学ビデオ ネットワーク
でき事の生産
CWDMネットワーク
指定
|
変数 |
単位 |
18CH CWDM | ||
| Mux | Demux | |||
| チャネルの波長 | nm |
1270~1610nm |
||
|
中心の波長 |
nm | ±0.5 | ||
| チャネル・スペーシング | nm | 20 | ||
|
チャネル通過帯域 |
nm | >14 | ||
| 最高の挿入損失 | dB | <5>.5または <3> | <5> | |
| チャネルのさざ波 | dB | 0.3 | ||
|
分離 |
隣接した | dB | >30 | |
| 非隣接した | dB | >40 | ||
|
Inertionの損失の温度 |
dB/℃ |
<0> |
||
|
波長の温度 |
nm/ ℃ |
<0> | ||
|
分極の扶養家族 |
dB | <0> | ||
|
分極モード |
dB | <0> | ||
| 指向性 | dB | >50 | ||
| リターン・ロス | dB | >45 | ||
| 最高力の処理 | MW | 300 | ||
| Opteratingの温度 | ℃ | -5~+75 | ||
| 保管温度 | ℃ | -40~85 | ||
| パッケージ次元 | mm | L120x80x18 | ||
注:1.カスタム化は利用できます。
2. コネクターによって指定される
発注情報
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| チャネルの数 | モジュールのタイプ | ケーブル タイプ | 繊維の長さ | 入力コネクター |
出力 コネクター |
|||||||
| CWDM | 01=1Channel 02=2チャネル 03=3チャネル 04=4チャネル ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 mm 1=142x102x14.5 mm 2=LGX箱 3=19 ″ 1Uの棚 X=Others |
00=none 09=900um 緩い管 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
フィルター滝のように落ちること

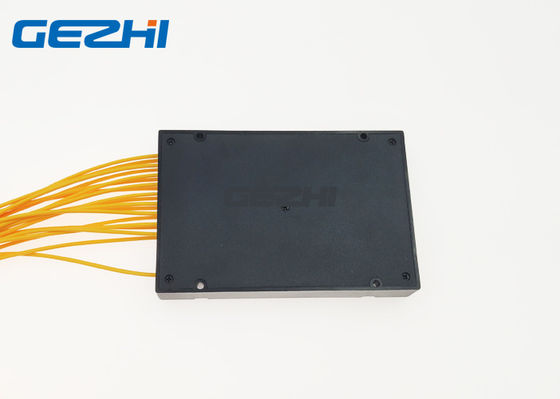

18CH BIDI CWDMのパッケージ

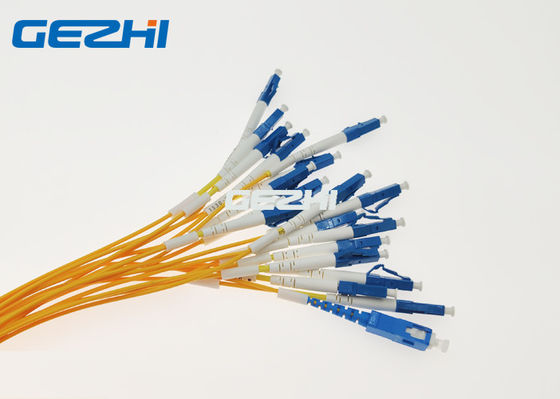

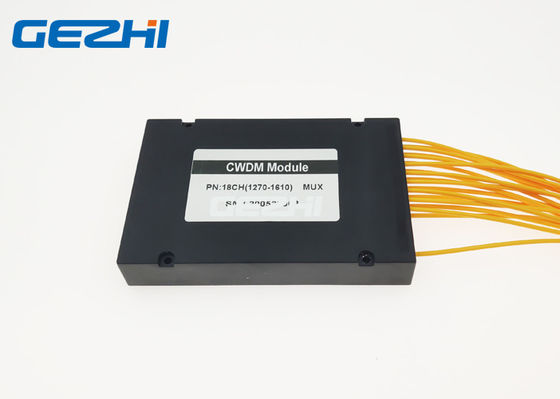

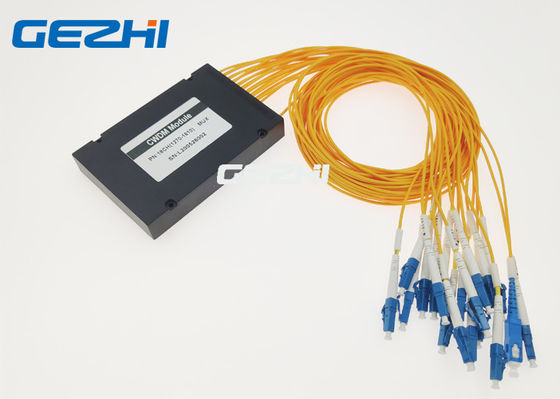

18CH BIDI CWDMモジュール
|
|
