| Brand Name: | GEZHI or OEM |
| モデル番号: | CCWDM-18CH |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

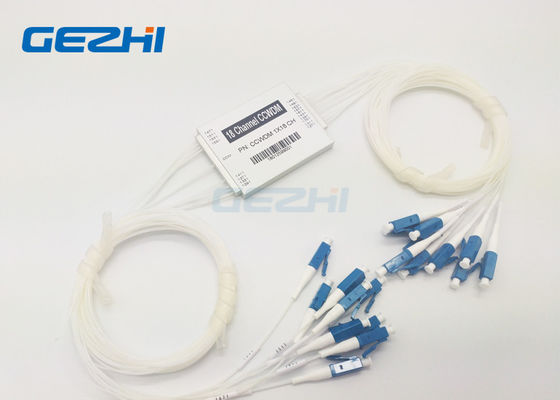

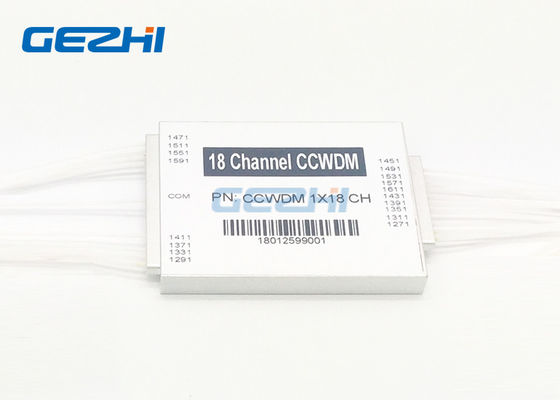

18のチャネルはCWDM MUX/DEMUXモジュールを密集させます
付加的な繊維を取付けないであなたの繊維光学ネットワークへ容量を加えるためのGEZHIの平均からのCCWDMモジュール（密集したCWDM）。それは企業で小さいパッケージの1個の遺産のファイバ プラントからの増加された帯域幅そして増加された収入を提供します。CCWDMモジュールはマイクロ視覚の包装を結ぶ薄膜フィルター技術および金属に基づいています。それは20nmチャネル・スペーシングITUの格子CWDM波長で作動します
1270nmへのから1610nmまたは1271nm 1611nmへの。
特徴 | 適用 |
|
|
指定
| 変数 | 10 CH | 12Ch | 14 CH | 16Ch | 18Ch | |
| 作動の波長（nm） | 1260~1620 | |||||
| チャネルの波長（nm） | 1270,1290、…、1590,1610、か1271,1291、…、1591,1611 | |||||
| チャネル・スペーシング（nm） | 20 | |||||
| チャネル通過帯域（nm） | CWL+/-6.5nm | |||||
| 挿入損失（dB） | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| チャネルのさざ波（dB） | ≤0.4 | |||||
| 分離（dB） | 隣接した | >30 | ||||
| 非隣接した | >40 | |||||
| 分極モード分散（PS） | ≤0.2 | |||||
| 分極の扶養家族の損失 | ≤0.2 | |||||
| 指向性（dB） | >45 | |||||
| リターン・ロス（dB） | >45 | |||||
| 最高力の処理（MW） | 500 | |||||
| 実用温度（℃） | -5~+70 | |||||
| 保管温度（℃） | -40~85 | |||||
| 繊維のタイプ | G657A1 | |||||
| コネクター | TBD | |||||
| パッケージ次元（mm） | L55 x W35 x H8 | L55 x W45 x H8 | ||||
発注情報
| 構成 | チャネルいいえ。 | ピグテールのタイプ | 繊維の長さ | ディクレンション（mm） | コネクター |
| CC=CCWDM | 10=10チャネル | 0=250um | 0=0.5m | 1= L55 x W35 xH8 | 0=None |
独特な自由スペース技術
18チャネル密集したCWDM Mux/DEMUXモジュールは自由空間で無線でデータを送信する軽い普及を使用する自由スペース技術を採用します。装置の中で、隣接したシグナル チャネルは繊維の代りに平行ビームによって滝のように落ちます。これはパッケージ箱のための多くのスペースを節約し、独特な技量はまた低い挿入損失のCCWDM Mux Demuxを助けます。
18のチャネルはCWDM MUX/DEMUXモジュールを密集させます
機械デッサン
タイプ1
タイプ2
パッケージ
|
|
