| ブランド名: | GEZHI or OEM |
| モデル番号: | CCWDM-1x4 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

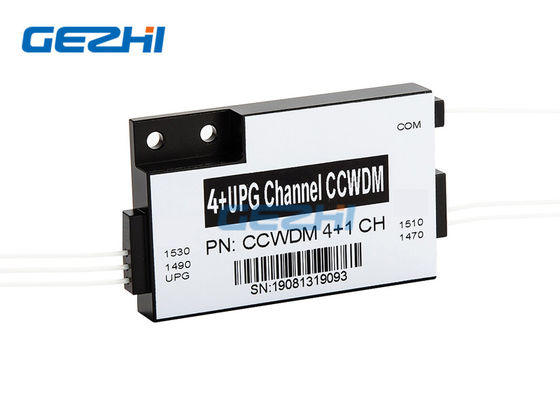

4改善の港とのチャネル密集したCWDMのモジュール受動CCWDM
GEZHIは、信頼できる形成された、習慣を顧客の要求に基づいてCCWDMプロダクト専門にしました。改善の港との私達の4チャネル密集したCWDMモジュール受動CCWDMは自由空間の光学に基づいていましたり及びよりよい均等性が対フィルター(TFF)の薄膜設計あります。GEZHIの高い分離、低い挿入損失、4波長の1470nm、1490nm、1510nm、1530nmと未来の開発および繊維のための改善の港との低いPDLのコンパクトCWDMモジュール受動CCWDMの提供の良質変数は伸びます。
それはテレコミュニケーション、PONネットワーク、企業網、ケーブル・テレビおよび他の分野で使用されますCWDMプロダクトを取り替えることができます。より低い挿入損失は使用されたときCCWDMモジュールにより低い信号の減少があらせます、それにより信号の送信機の電力要求事項を減らします。
|
特徴 |
適用 |
|
|
指定
| 変数 | 4 CH | 4+UPG | 8 CH | 8+UPG1 | 8+UPG2 | ||
| 作動の波長（nm） | 1260~1620 | ||||||
| チャネルの波長（nm） | 1270,1290、…、1590,1610、か1271,1291、…、1591,1611 | ||||||
| UPGの港の波長範囲（nm） | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| チャネル・スペーシング（nm） | 20 | ||||||
| チャネル通過帯域（nm） | CWL+/-6.5nm | ||||||
| 挿入損失（dB） * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| チャネルのさざ波（dB） | ≤0.3 | ||||||
| 分離（dB） | 隣接した | >30 | |||||
| 非adjacen | >40 | ||||||
| UPGの分離（dB） | NA | >15 | NA | >15 | >15 | ||
| 分極モード分散（PS） | ≤0.2 | ||||||
| 分極の依存した損失（dB） | ≤0.2 | ||||||
| 指向性（dB） | >45 | ||||||
| リターン・ロス（dB） | >45 | ||||||
| 最高力の処理（MW） | 500 | ||||||
| 実用温度（℃） | -40~+75 | ||||||
| 保管温度（℃） | -40~+85 | ||||||
| 繊維のタイプ | G657A1 | ||||||
| コネクター | TBD | ||||||
| パッケージ次元（mm） | L55 x W35 x H8またはL46 x W28 x H6 | ||||||
発注情報
| 構成 | チャネルいいえ。 | ピグテールのタイプ | 繊維の長さ | ディクレンション（mm） | コネクター |
| CC=CCWDM |
40=4チャネル 41=4+UPG 80=8チャネル 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
独特な自由スペース技術
改善の港との4チャネル密集したCWDMモジュール受動CCWDMは自由空間で無線でデータを送信する軽い普及を使用する自由スペース技術を採用します。装置の中で、隣接したシグナル チャネルは繊維の代りに平行ビームによって滝のように落ちます。これはパッケージ箱のための多くのスペースを節約し、独特な技量はまた低い挿入損失のCCWDM Mux Demuxを助けます。
4改善の港とのチャネル密集したCWDMのモジュール受動CCWDM
機械デッサン
タイプ1
タイプ2
|
|
