| Brand Name: | GEZHI or OEM |
| モデル番号: | PM CWDM |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

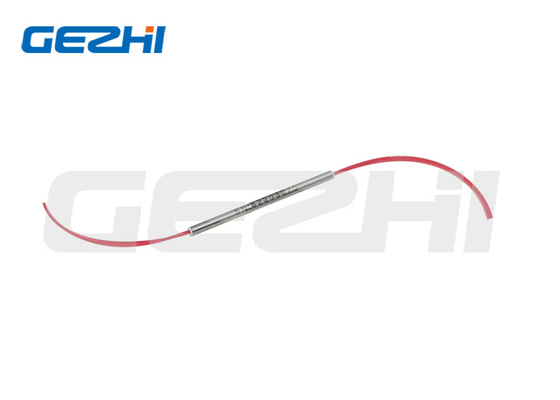

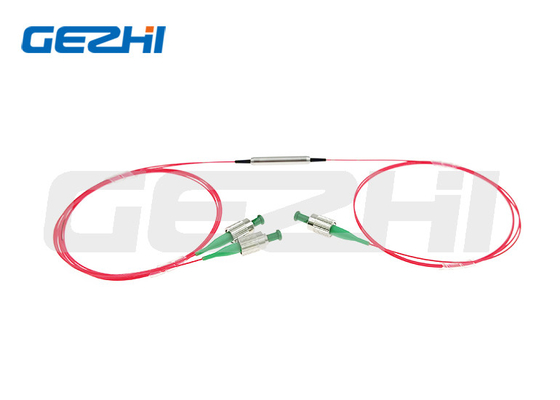

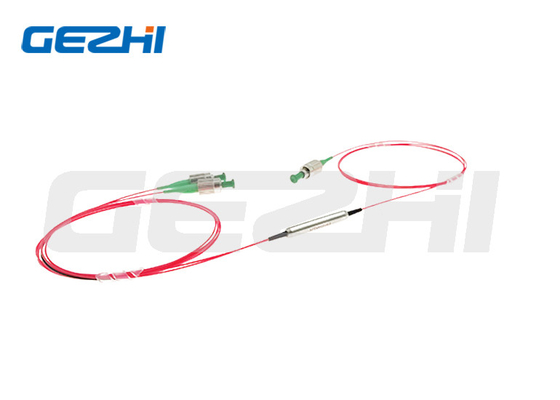

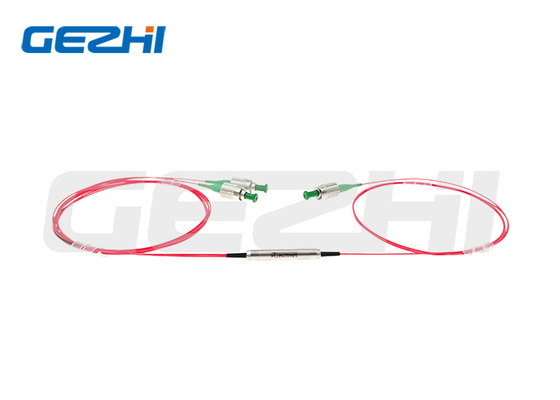

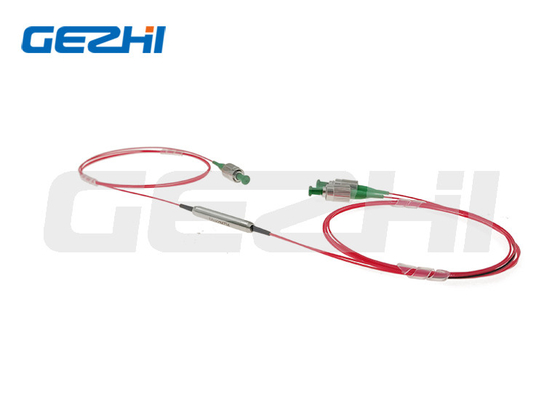

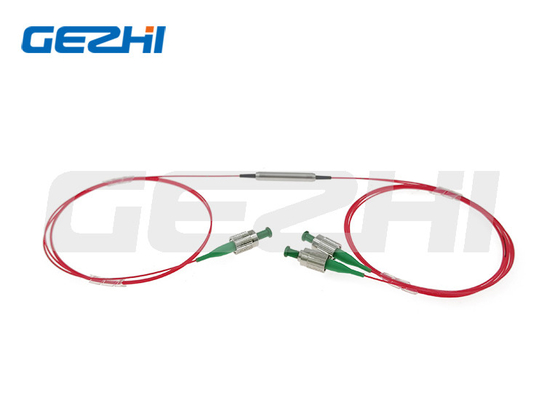

CWDM/OADMネットワークのための粗いWDMを維持する1260nm~1620nm分極
プロダクト概観
Corseの波長部の多重交換装置フィルターを維持する分極は国際規格に設計され、製造される。装置は安定した薄膜フィルターおよび広い通過帯域、低い挿入損失、高いチャネルの分離および優秀な環境の安定性を達成するのに高度の実装技術を環境的に使用する。それらが機能を加えるか、または落とすために単一チャネルを行うのにそれぞれ使用することができたりまたはCWDMシステムの多重チャンネルの適用のための順序に滝のように落ちることができる。またEDFAsおよび繊維レーザー システムの不必要な騒音信号を遮ることを使用する。
部品は機能を扱う高い分離、低い挿入損失、高い絶滅の比率、優秀な環境の安定性および高い発電と特徴付けられる。
適用
CWDMシステム
CWDM/OADMモジュール
CWDM/OADMネットワーク
特徴
低い挿入の損失及び分離
ハイ リターンの損失
高い信頼性及び安定性
広い伝達幅
製品仕様書
| 変数 | 単位 | 価値 | |
| 中心の波長 | nm | ITUかITU+1 | |
| 作動の波長 | nm | 1260~1460か1460~1620か1260~1620 | |
| チャネル スペース | nm | 20 | |
| Min. Channel Bandwidth @λc | nm | ±6.5 | |
| 最高。チャネルの平坦 | nm | 0.4 | |
| 最高。23℃の挿入損失 | 通信チャネル | dB | 0.6 |
| 反射チャネル | dB | 0.4 （1260~1460か1460~1620）または0.6 （1260~1620） | |
| 23℃のMin. Isolation | 隣接チャネル | dB | 30 |
| Non-adjacentチャネル | dB | 40 | |
| 反射チャネル | dB | 12 | |
| 最少リターン・ロス | dB | 50 | |
| 23℃のMin. Extinction Ratio | dB | 20 | |
| 最高。波長の熱安定性 | nm/℃ | 0.003 | |
| 最高。挿入損失の熱安定性 | dB/℃ | 0.005 | |
| 最高。力の処理（CW） | MW | 500 | |
| 実用温度 | ℃ | 0~+70 | |
| 保管温度 | ℃ | -40~+85 | |
コネクターによって、ILはより高く0.3dBである、RLは5dB下がるためにであり、ERはより低い2dBである。
コネクターのキーは軸線を遅らせるために一直線に並ぶ。
次元
発注情報
| PMCWDM-11-234-555-67-8-999 | |
| 11 - 中心の波長: | 27=1270nmか1271nm、…、61=1610nmまたは1611nm、SS=Specified |
| 2 - 作動の波長: | 全波F= （1260nm~1620nm）、H =半波（1260~1460か1460~1620） |
| 3 - 左舷タイプ: | 3=1x2 |
| 4 - 信号のための働く軸線: | B=Bothの軸線の働き、F=Fastの軸線は妨げた |
| 555 - 繊維のタイプ: | 001=PM1550、002=PM1310、SSS=Specified |
| 6 - パッケージ次元: | 0=φ5.5x35mm、S=Specified |
| 7 - ピグテールのタイプ: | 0=250μmの裸繊維、1=900μmの緩い管 |
| 8 - 繊維の長さ: | 0.8=0.8m、1.0=1m、S=Specified |
| 999 - コネクターのタイプ: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、N=None、S=Specified |
|
|
