| Brand Name: | GEZHI or OEM |
| モデル番号: | 3つの港の繊維光学FWDM |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

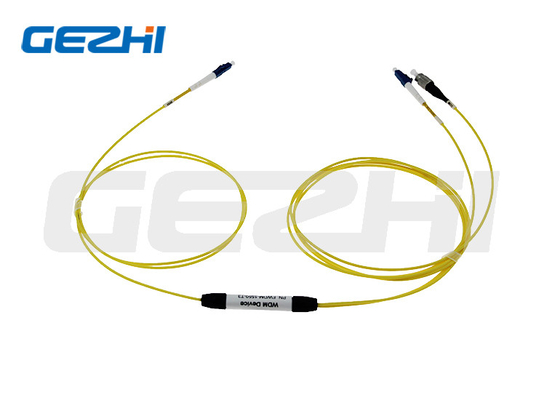

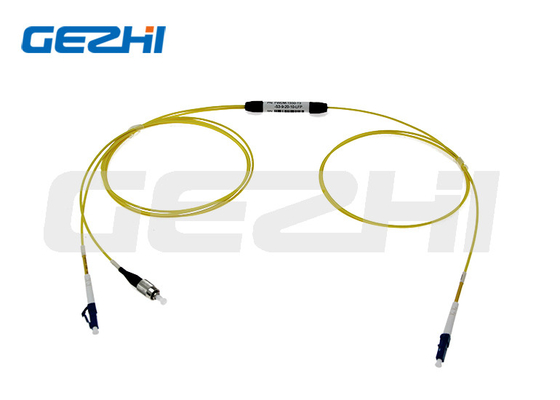

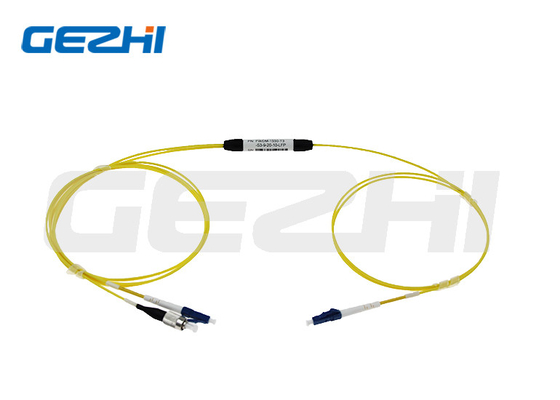

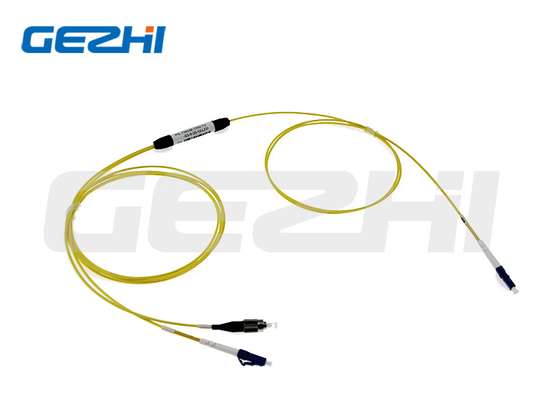

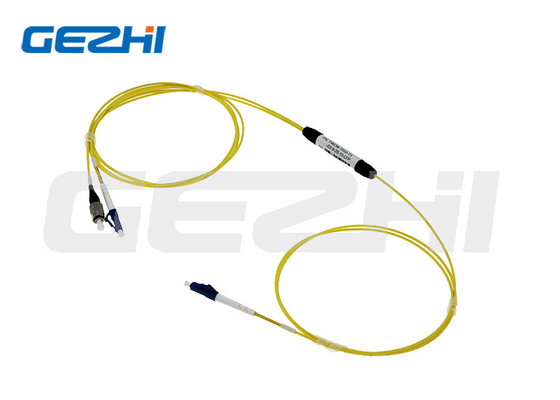

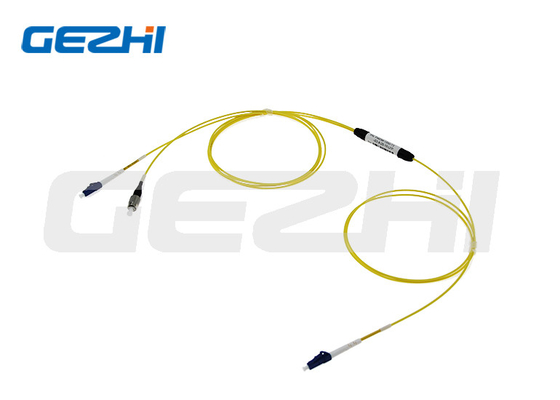

マルチチャンネル FWDM フィルター WDM 鋼管通信装置
製品説明
EDFA、ラマン増幅器、WDM ネットワーク、光ファイバー計測器で広く使用されている FTTX フィルター WDM モジュールは、薄膜フィルター (TFF) テクノロジーに基づいています。このデバイスは、広い波長範囲の異なる波長の光を結合または分離します。1本のファイバの容量を拡張して双方向通信を実現できるため、光ネットワークのアップグレードや拡張、新たな総合ビジネスの導入などに幅広く利用されています。
当社は、お客様の特殊な用途向けに特定の波長帯域にカスタマイズされたフィルターベースの波長分割多重 (WDM) フィルター デバイスを提供します。ご存知かもしれませんが、GEPON システム自体は 1310/1490 で動作するため、CATV 信号は 1550nm を使用して同じファイバー上で配信され、FWDM はこれらすべてが「混合」される場所です。
特徴
低い挿入損失
高いチャンネルアイソレーション
広い通過帯域
高い信頼性と安定性
光路上にエポキシフリー
応用
回線監視
電気通信
セルラーアプリケーション
光ファイバーアンプ
アクセスネットワーク
メトロ WDM システム
長距離 WDM システム
エンタープライズネットワーク
仕様
| アイテム | ユニット | パラメーター |
| チャンネル間隔 | GHz | 200 |
| 波長範囲 | C または L バンド ITU チャネル 186.6 ～ 196.1 THz | |
| 通過帯域 | GHz | ≥+/- 33 |
| 伝送通過帯域リップル | dB | ≤0.3 |
| 伝送挿入損失 | dB | ≤1.0 |
| 反射通過帯域リップル | dB | ≤0.2 |
| 反射挿入損失 | dB | ≤0.4 |
| 伝送絶縁（調整チャンネル） | dB | 30以上 |
| 伝送分離 (非調整チャネル) | dB | 50以上 |
| 反射絶縁 | dB | ≥13 |
| 偏波依存損失 | dB | ≤0.2 |
| 偏波モード分散 | ps | ≤0.2 |
| 指向性 | dB | 50以上 |
| リターンロス | dB | ≥45 |
| 光パワーの取り扱い | mW | ≥500 |
| 引張荷重 | N | ≥5 |
| 使用温度範囲 | -5～70 | |
| 保存温度範囲 | -40 ～ +85 ℃ | |
| ファイバーの種類 | SMF-28e | |
| パッケージ寸法 | んん | 5.5×34mm |
注: すべての仕様はコネクタのないデバイスに基づいており、保証期間は長くなります。
波長、偏光、温度。
寸法図(mm)
製品の梱包
|
|
