| ブランド名: | GEZHI or OEM |
| モデル番号: | FWDM |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

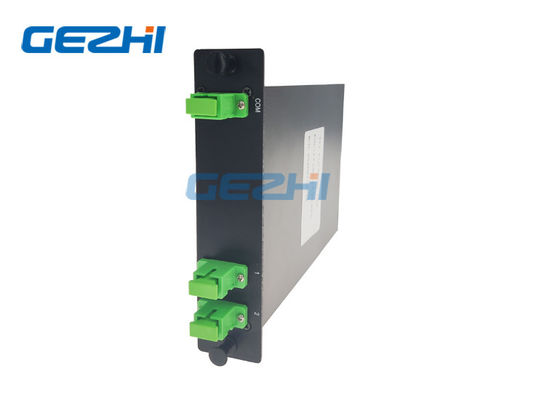

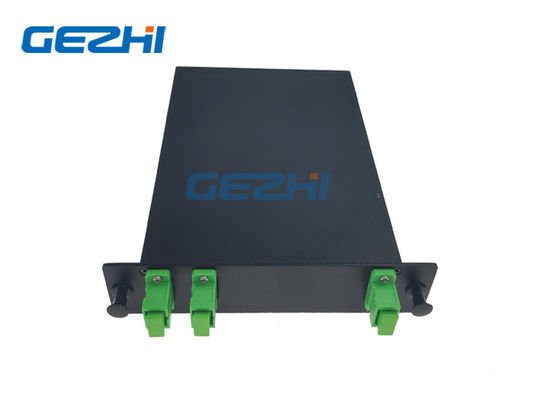

1310/1550のCWDMバンド ディバイダー/コンバイナー光学WDMモジュール
GEZHIは例外的な帯域通過性能を提供するのに高性能の薄膜の干渉フィルタを利用する1310/1550 CWDMバンド ディバイダーを/コンバイナーを提供します。1310/1550 CWDMのバンド ディバイダー/コンバイナー光学WDMモジュールは1550のnm SCLバンドの8つのCWDMチャネルに従来の1310 nm信号を裂くか、または結合するために最大限に活用される二方向の部品です。このプロダクトは最低の挿入損失およびhighisolationを提供します。それはまた広い温度較差上の安定した、信頼できる性能を提供します。
|
特徴 |
適用 |
|
|
指定
| 変数 | 単位 | 価値 | |
| 伝達波長範囲 | nm | 1260~1360 （または1460~1620） | |
| 波長範囲を反映して下さい | nm | 1460~1620 （または1260~1360） | |
| 最高。挿入損失 | 伝達 | dB | 0.8 |
| 反映して下さい | dB | 0.8 | |
| Min. Isolation | 伝達 | dB | 30 |
| 反映して下さい | dB | 12 | |
| 最高。PDL | dB | 0.10 | |
| Min. Channel Flatness | dB | 0.3 | |
| 最少リターン・ロス | dB | 50 | |
| 最高。力の処理（CW） | MW | 300 | |
| 最高。抗張負荷（N） | N | ≤5 | |
| 繊維のタイプ | - | SMF-28e | |
| 実用温度 | ℃ | -5から+70 | |
| 保管温度 | ℃ | -40から+85 | |
| パッケージ | mm | LGXカセット | |
フィルター ベースの(WDM)波長分割多重方式フィルター装置
発注情報:
| A | B | C | D | E |
| 波長 | 管のタイプ | 繊維の長さ （コネクターを含んで下さい） |
コネクター | 次元 |
|
T13R15=T1310 R1550 T15R13/13=T1550 R1310 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X=他 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm LGX=LGXカセット X=Customized |
|
|
