| ブランド名: | GEZHI or OEM |
| モデル番号: | LAN-WDM |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

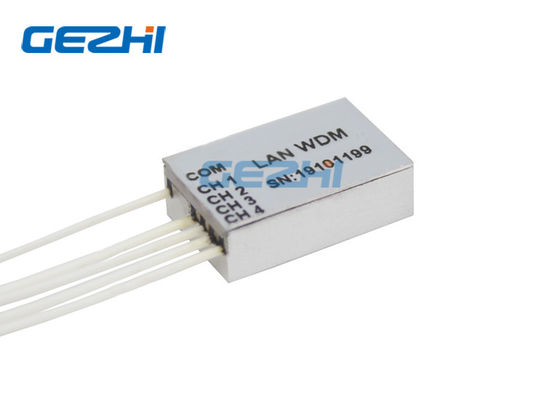

小型受動態LAN WDMモジュールの自由空間の技術
GEZHIの小型受動態LAN WDMモジュールは薄膜フィルター(TFF)の波長分割多重方式の技術および自由空間のパッケージの技術に基づいています。そのパッケージのサイズは従来の受動モジュールによって比較されて非常に減ります。それは超密集したサイズ、低い挿入損失と、高いチャネルの分離、安定性が高いおよび信頼性あります。それによりよい一貫性があり、産業基準に合います。LAN WDMはデータ センタ、雲の計算、首都圏ネットワーク、等の40Gbps適用そして広く利用されたのために適しています。
|
特徴 |
適用 |
|
|
指定
| 変数 | LAN WDMモジュール | ||
| チャネルの数 | 4つのチャネル | ||
| 波長範囲（nm） | 1260~1360 | ||
| 作動の波長（nm） | 1271 1291 1311 1331 | 1295.56、1300.05、1304.58、1309.14 | |
| チャネル通過帯域（nm） | ±6.5 | ±1.0 | |
| 挿入損失（dB） | < 1=""> | < 1=""> | |
| 隣接チャネル分離（dB） | > 30 | > 25 | |
| 非隣接したチャネルの分離（dB） | > 45 | > 35 | |
| チャネルのさざ波（dB） | < 0=""> | ||
| 分極の依存した損失（dB） | < 0=""> | ||
| 分極モード分散（ps） | < 0=""> | ||
| 指向性(dB) | > 50 | ||
| リターン・ロス（dB） | > 45 | ||
| 最高力の処理（MW） | 300 | ||
| 実用温度（℃） | -10~+80 | ||
| 保管温度（℃） | -40~+85 | ||
| パッケージ次元（mm） | L20xW12xH5.7 | ||
発注情報
| LWDM | X | X | XX | XX | XX | XX | |
| チャネル・スペーシング | タイプ | チャンネル番号 | 第1チャネル | 繊維のタイプ | 繊維の長さ | In/Outのコネクター | |
| LAN WDM |
1=CWDM格子 2=800GHz |
M=Mux D=Demux |
04=4CH XX=Specify |
1271=1271nm 1291=1291nm 1311=1311nm 1331=1331nm 1295=1295.56nm 1300=1300.05nm 1304=1304.58nm 1309=1309.14nm |
25=250um 90=900um XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None 1=LC/PC 2=LC/APC 3=SC/PC 4=SC/APC 5=FC/PC 6=FC/APC X=Specify |
優秀なパフォーマンス パラメータ
挿入損失を下げて下さい
従ってより低い挿入損失はLAN WDMモジュールに作動中により低い信号の減少があらせます、信号の送信機の電力要求事項を減らします。
高い分離
より高い分離の価値は効果的に信号間の混線を防ぎ、伝達信号のゆがみを引き起こすDWDMの挿入物ボックス モジュールの複数の信号伝達の間に十分な信号の分離を、可能にします。
LAN WDMの自由空間の技術
従来の自由空間の技術
|
|
