| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-4P-Circulator |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
4ポート光サーキュレータの製品概要

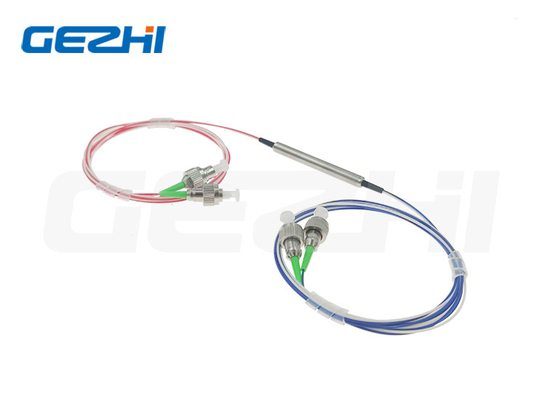

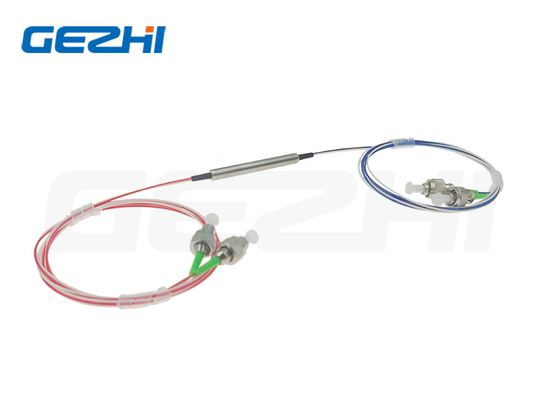

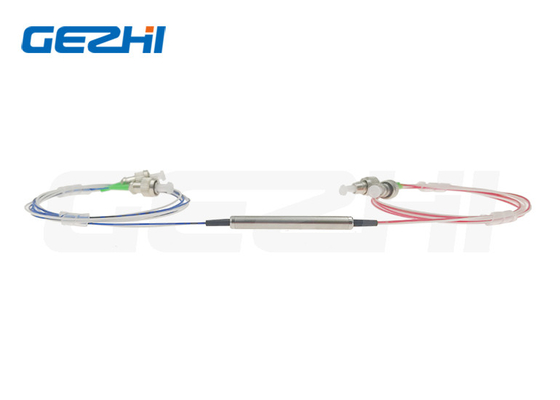

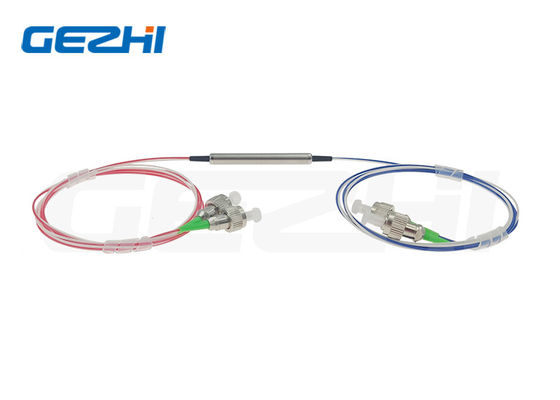

CATV システム用光ファイバー 4 ポート 1550nm サーキュレーター
光ファイバーサーキュレーター
4 ポート光サーキュレータは、1 つの入力 (ポート 1)、1 つの出力 (ポート 4)、および 2 つの共通ポート (ポート 2&3) を備えた特別なタイプのサーキュレータです。光はポート 1 を通ってポート 2 に進みます。ポート 2 では、入射光はすべて出力としてポート 3 に導かれ、ポート 3 からのすべての入力は出力としてポート 4 に導かれます。
3 ポート サーキュレータと比較して、4 ポート デバイスには双方向ポートが 1 つ追加されています。したがって、アド/ドロップ モジュール、マルチプレクサ/デマルチプレクサ モジュール、マルチポート双方向スプリッタ、WDM 光ルータなど、より柔軟またはより複雑な光ファイバ サブシステムを構築するために使用できます。
4ポート光サーキュレータの特長と用途
特徴：
4ポート動作
広帯域 (1310nm または 1550nm で +/-30nm)
高い絶縁性
低PDL
エポキシフリーの光路
アプリケーション:
WDM システムの追加/削除
双方向通信システム
光分散補償システム
仕様 4ポート光サーキュレータ
| パラメータ | Pグレード | |
| 動作波長(nm) | 1310±30または1550±30または1585±30 | |
| アイソレーション (dB) | 典型的 | 0.6 |
| 最大 | 0.8 | |
| 標準アイソレーション (dB) | 50以上 | |
| 最小アイソレーション (dB) | 40以上 | |
| クロストーク (dB) | 50以上 | |
| 偏波依存損失 (dB) | <0.15 | |
| 偏波モード分散 | <0.1 | |
| リターンロス(dB) | 50以上 | |
| パワーハンドリング (mW) | 500 | |
| 動作温度(℃) | -10～+75 | |
| パッケージ寸法(mm) | Φ5.5×L50 または Φ5.5×L63 | |
テスト環境
|
|
|
|
|
|
