| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-CDWM-MD-PN-8CH-LCU |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T, Western Union |

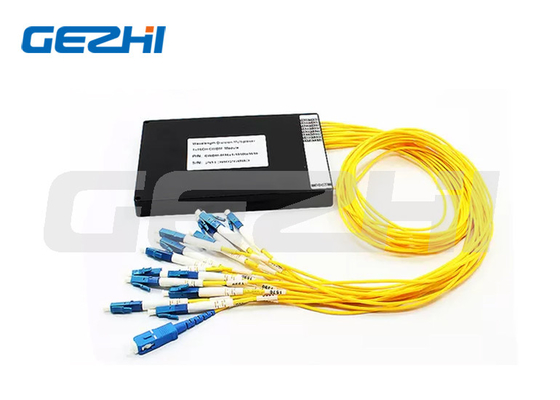

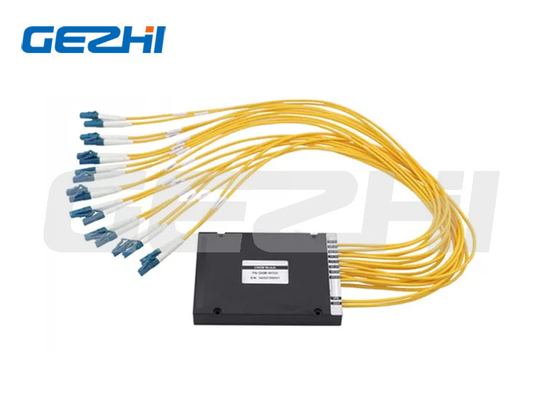

CWDM 波長分割マルチプレクサ ABS 16CH 18CH FTTH FTTA
説明
CWDM (Coarse Wavelength Division Multiplexing) は、単一のファイバー上でのデータ伝送に最大 20 の異なる波長を使用する標準化された WDM テクノロジーです。
CWDM 8CH マルチプレクサは、既存のファイバー容量の拡張を可能にする、柔軟で低コストのソリューションです。
CWDM MUX/DEMUX ソリューションは、環境に配慮したアプリケーション向けに認定された信頼性の高いパッシブ オプティクスと組み合わせることで、オペレーターがローカル ループおよびエンタープライズ アーキテクチャで利用可能なファイバー帯域幅を最大限に活用できるようにします。
19 インチ CWDM パッチ パネルは、データセンター用の標準 19 インチ キャビネットに適合します。
CWDM はファイバー不足を解決し、ビジネスの透過的な伝送を実現し、ネットワーク構築のコストを削減します。低コスト、低消費電力、小型コンパクトなため、短時間で伝送を行うメトロアグリゲーションやアクセスレイヤで広く使用されています。
当社の CWDM MUX/DEMUX モジュールは、最大 18 チャネル (20 nm 間隔) を単一のファイバーに分割します。標準パッケージは、ABS プラスチック ボックス、19 インチ ラック マウント シャーシ、LGX メタル ボックスです。どのような種類のコネクタ (FC、ST、SC、LC など) もすべて利用可能で、1 つのコネクタにコネクタを混在させることもできます。デバイス。
アプリケーション
- WDMシステム
- パッシブ光ファイバーネットワーク (PON)
- 3G、4G、5G モバイル フロントホール
- データセンター
- FTTHネットワーク
- メトロ/アクセスネットワーク
- 光ファイバーアンプ
- CATVシステム
特徴
- チャンネル番号: 4CH、8CH、16CH、18CH
- 標準 19 インチ、データセンターキャビネットに適合
- ピグテールの長さ: カスタマイズされた
- 端子コネクタ: カスタマイズされた
- 低い挿入損失
- 低PDL
- 高絶縁
- コンパクトなデザイン
- 良好なチャネル間の均一性
- 広い動作波長
- 1260nm から 1620nm または 1261nm から 1621nm。
仕様
| パラメータ | 4チャンネル | 8チャンネル | 18チャネル | ||||
| マックス | デマルチプレクサ | マックス | デマルチプレクサ | マックス | デマルチプレクサ | ||
| チャネル波長 (nm) | 1270~1610 | ||||||
| 中心波長精度(nm) | ±0.5 | ||||||
| チャネル間隔 (nm) | 20 | ||||||
| チャネル通過帯域 (@-0.5dB 帯域幅 (nm) | >13 | ||||||
| 挿入損失 (dB) | ≤1.6 | ≤2.5 | ≤3.0 | ||||
| チャネル均一性 (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| チャンネルリップル (dB) | 0.3 | ||||||
| アイソレーション (dB) | 隣接 | 該当なし | >30 | 該当なし | >30 | 該当なし | >30 |
| 隣接していない | 該当なし | >40 | 該当なし | >40 | 該当なし | >40 | |
| 慣性損失温度感度 (dB/℃) | <0.005 | ||||||
| 波長温度シフト (nm/℃) | <0.002 | ||||||
| 偏波依存損失 (dB) | <0.1 | ||||||
| 偏波モード分散 | <0.1 | ||||||
| 指向性 (dB) | >50 | ||||||
| リターンロス(dB) | >45 | ||||||
| 最大電力処理 (mW) | 300 | ||||||
| 動作温度 (℃) | -5～+75 | ||||||
| 保管温度 (℃) | -40～85 | ||||||
| パッケージ寸法(mm) | 19インチ 1U | ||||||
OEM/ODMサービス
ケーブル、パッケージ袋、ラベルなどの商品に自社のブランドロゴを表示したい場合。当社の OEM および ODM サービスはいつでもご利用いただけます。最適なサポートを受けるには、弊社の営業チームにお問い合わせください。
|
|
