| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x16小型PLCのディバイダー |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

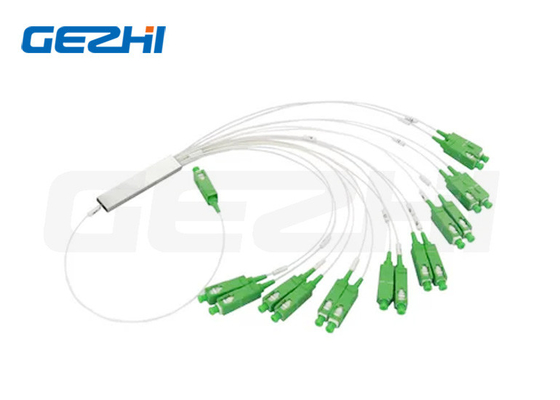

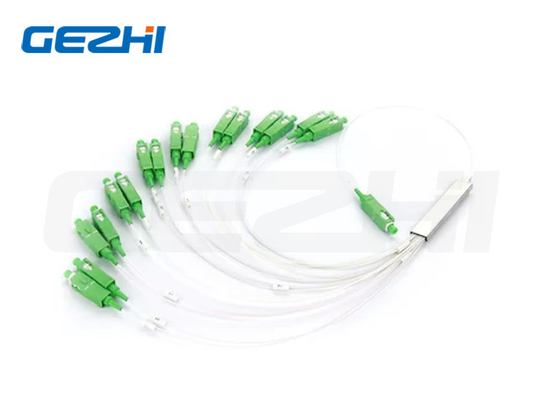

1x16 SC グリーンコネクタ 低挿入損失 0.9mm ミニチューブ PLC スプリッタ
光ファイバー PLC スプリッタ導入
光ファイバースプリッタは,光ファイバー通信システム,ラジオ・テレビネットワーク,その他の分野で広く使用されています.
光学スプリッタ製品には,塵のない,恒温,恒温湿度の環境での環境要求の比較的高い要求があります.すべての製品は,高低温 (-40〜85°C) で48時間サイクルを繰り返して,過酷な自然環境における製品の安定性を保証します.
原則によると,光学分割器は,溶融型角型と平面波導体型の2種類に分けることができます:光ファイバー PLC スプリッターパッケージタイプ:裸ファイバータイプ,ラックマウントタイプ,モジュール型ファンアウトタイプ,24コアトレイタイプ,1Uトレイタイプ,大型鋼管900um,12コアトレイタイプ,屋外ファイバーボックスタイプ.
光ファイバーPLCスプリッタの適用
電気通信部門
ビデオ 送信
FTTH
CATV
PONシステム
光ファイバー PLC スプリッタ機能
ブロードバンド操作の波長
挿入損失が低い
低PDL
コンパクト デザイン
挿入損失が低い
高い信頼性 と 安定性
チャンネル間均一性
光ファイバー PLC スプリッタ パラメーター
1×N PLC スプリッタ
(室温で測定し,コネクタの損失を除く)
| タイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | ||
| 繊維の種類 | ITU-T G657A1, G657A2 と G.652D | ||||||
| 動作波長 (nm) | 1260~1650 年 | ||||||
| 挿入損失 (dB) | 典型的な | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) 最大 | 3.8/40 | 7.1/73 | 100.2/10. オーケー5 | 13.5/13.7 | 16.5/168 | ||
| 損失の均一性 (dB) | マックス | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| 偏光依存損失 (dB) | マックス | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| 指示性 (dB) | ミニ | 55 | |||||
| リターン損失 (dB) | ミニ | UPC:50 APC:55 | |||||
| 動作温度 ((°C) | -40~85 | ||||||
| 保存温度 ((°C) | -40~85 | ||||||
2×N PLC スプリッタ
(室温で測定し,コネクタの損失を除く)
| タイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| 繊維の種類 | ITU-T G657A1, G657A2 と G.652D | ||||||
| 動作波長 (nm) | 1260~1650 年 | ||||||
| 挿入損失 (dB) | 典型的な | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) 最大 | 4.1/43 | 7.4/76 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 207/215 | |
| 損失の均一性 (dB) | マックス | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| 偏光依存損失 (dB) | マックス | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| 指示性 (dB) | ミニ | 55 | |||||
| リターン損失 (dB) | ミニ | UPC:50 APC:55 | |||||
| 動作温度 ((°C) | -40~85 | ||||||
| 保存温度 ((°C) | -40~85 | ||||||
ファイバーオプティック PLC スプリッタを注文する方法
1接続型:SC/FC/LC/ST/E2000
2モードタイプ:単モードUPCとAPC
3ケーブル直径: 0.9 / 2.0 / 3.0mm
4梱包タイプ: ミニスチールタップ / ABSボックス
5. 繊維数: 1xN, 2xN ((1x2,1x4, 2x2, 2x4,など)
|
|
