| Brand Name: | GEZHI |
| モデル番号: | GZ-1x32 PLCのディバイダー |
製品説明:

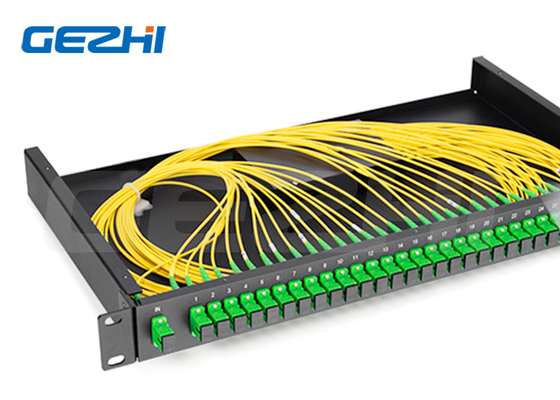

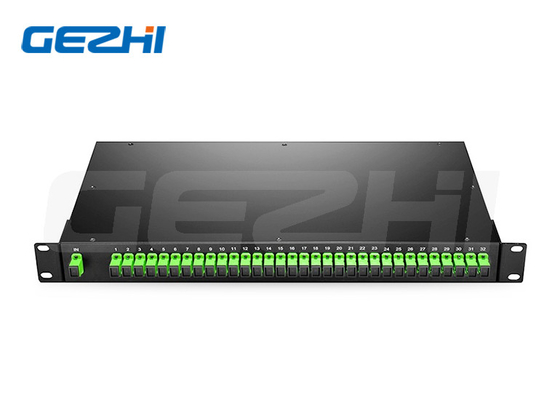

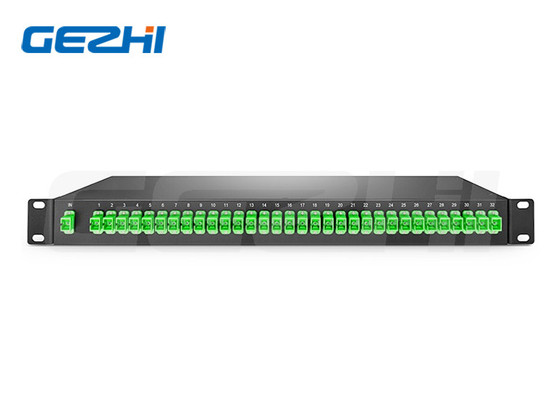

1x32ポート シングルモード PLCファイバースプリッターラック
1x32 PLC スプリッタ
PLC (平面光波回路) スプリッタは,1つの入力ファイバーから複数の出力ファイバーへの均分分割比を持つ単調スプリッタである.利用可能な分割数数は:1x2,1x4,1x8である.,1x16 と 1x32
PLCスプリッタラックマウントは,幅広いスタイルとサイズで,最小限の損失で光を分割または組み合わせます. すべてのスプリッタは,信頼性の高い,低コストの装置スプリッタは,カスタムファイバー長さで,あらゆる種類のコネクタで製造できます.
光ファイバースプリッタは高い信頼性,幅広い動作波長範囲,良質なチャネル対チャネル均一性を備えており,光信号電源分割を実現するためにPONネットワークで広く使用されています.
特徴
◆ 人 の 行動低PDL
◆コンパクト デザイン
◆ 挿入損失 が 少なく
◆広範囲の動作温度,-40°C~85°C
◆高い信頼性 と 安定性
◆チャンネル間での均一性
◆広範囲の波長:1260nmから1650nm
◆GR-1209-CORE と GR-1221-CORE の要件を満たす
申請
◆CATV システム
◆ファイバー センサー
◆ローカル エリア ネットワーク,PON,FTTH
◆光ファイバー 装置 と システム
テクニカルパラメータ
| パラメータ | 1xN PLC スプリッター仕様 | ||||||
| 動作波長 (nm) | 1260 ~ 1650 | ||||||
| タイプ | 1×2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失 (dB) | 典型的な | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| マックス | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均一性 (dB) | 典型的な | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| マックス | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) マックス | 典型的な | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| マックス | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門損失 (dB) |
典型的な | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| マックス | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門損失 |
典型的な | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指示性 (dB) ミ | 55 | ||||||
| リターン損失 (dB) Min | 55 ((50) | ||||||
| 動作温度 (°C) | -40~ +85 | ||||||
| 保存温度 (°C) | -40 ~ +85 | ||||||
| 繊維の長さ | 1m または オーダーメイド | ||||||
| 繊維の種類 | G657A | ||||||
| コネクタタイプ | カスタマイズ | ||||||
| PLCスプリッタ 裸の繊維 (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC ブロックレス (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCスプリッターモジュール (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 141×115×18 | |
| PLC・スプリッター・ラック・マウント可能 ((mm) | 19 1U 2U ラックマウントボックス,LGXボックス,ODFボックス | ||||||
注文情報
|
