| Brand Name: | GEZHI or OEM |
| モデル番号: | 12F MPO (女性) - MPO (女性) 3.0mm トランクケーブル |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |

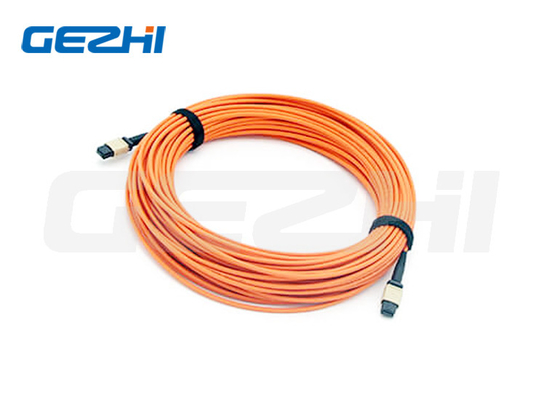

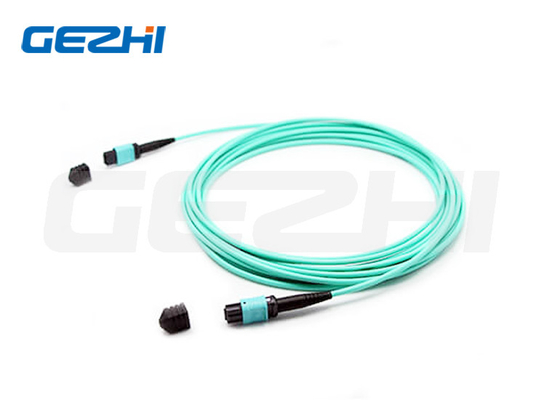

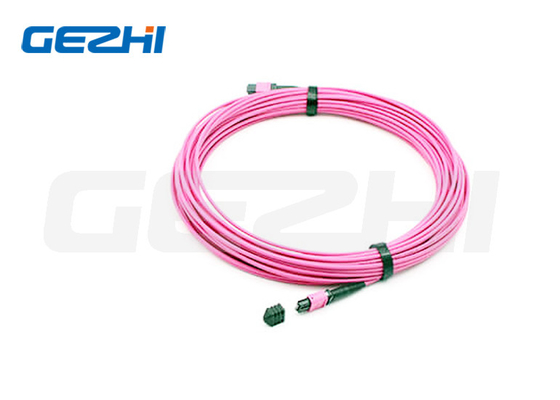

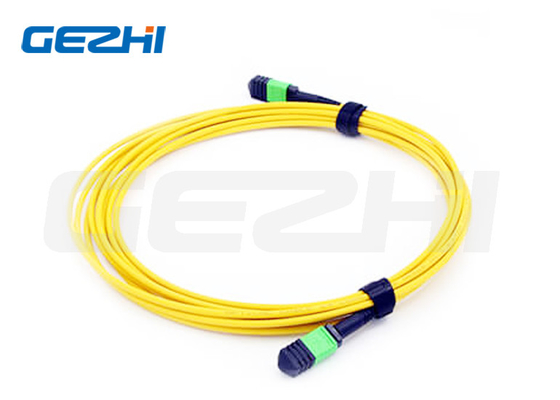

12F MPO (女性) - MPO (女性) 3.0mm LSZHファイバーパッチケーブル/トランクケーブル
製品説明
両端にMPOコネクタ. MPOパッチケーブル/トランクケーブルはMPOモジュールを恒久的なリンクとして接続する. パッチケーブル/トランクケーブルは12,24,48,6072歳96,144fibers. 10/40/100Gbpsまでのデータセンターソリューションの速度をサポートする.それらは通常,カセット,パネル,または頑丈なMPOファンアウトを相互接続するために採用されています.データセンターや他の高光ファイバー環境における高密度バックボーンケーブルを迅速に導入することを促進するMPO は,パッチパネルのコネクタのスタイルを変更しなければならないときに,柔軟性や便利性も提供します.パッチパネルのクロス接続側で新しいコネクタスタイルの新しいカセットをインストール.
特徴
1低挿入損失,高返回損失
2.MTベースのマルチファイバーコネクタ,48繊維接続器の端末と組成物
3. 繊維の大量処理のための経済的な解決策
4. 低損失および標準損失SMおよびMMアプリケーションのために設計
5頑丈な丸いケーブル,円形ケーブルと裸のリボンオプションが利用可能
6繊維タイプ,ポーリングタイプ,および/またはコネクタグレードを区別するために利用可能な色のコード付きのハウジング
7繰り返しや交換能力が良さ
適用する
1データ通信ネットワーク
2. オプティカルシステム アクセスネットワーク
3. 格納エリアネットワークファイバーチャンネル
4高密度の建築物です
仕様
| 仕様物件 | 単調モード (APC 8度磨き) | マルチモード (PC フラットポーチ) |
|
挿入損失 (MPO) (IEC 61300-3-34) |
標準損失:≤0.75dB (最大),≤0.35dB (典型) 超低損失:≤0.35dB (最大),≤0.20dB (典型) |
標準損失:≤0.6dB (最大),≤0.35 (典型) 超低損失:≤0.35dB (最大) ≤0.20dB (典型) |
| 返済損失 (MPO) | ≥60dB ((8度の磨き) | ≥25dB |
| 耐久性 | <0.3dB 典型的な変化,200回の交尾 | |
| 互換性 | ≤0.2dB | |
| 張力強度 | >70N | |
| 動作温度 | -40〜+85°C | |
MPOコネクタタイプ
| コネクタ | ファイバーチャネル |
| MPO 女性接続器 | 12 繊維 |
| 注: 女性のコネクタは,男性のコネクタタイプと接続する必要があります. | |
MPO 製品 詳細& 規格
| コネクタ | 参照 | 住居の詳細 |
| MPOシングルモード | IEC 61754-7 |
SM APC:緑色のコネクタ+黒いブーツ (標準損失MPO) SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO) |
| MPO マルチモード | IEC 61754-7 |
OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO) OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MPO) OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO) |
●IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5 (FOCIS5) に準拠している
■ TIA-568-C による構造ケーブル
· 10G ファイバーチャネル対応
40G と 100G IEEE 8023
| 繊維数 | オーダーデメリット (OD) |
最低許容量 張力強度 (N) |
最低許容量 圧縮負荷 (N/100mm) |
最低の屈曲度 半径 (MM) |
| 12 | 3.0±015 |
短期: 180 長期: 90 |
短期:500 長期: 150 |
静的10D ダイナミック:20D |
MPO 端面 3D 干渉指数
| 項目 (IEC-61300-3-30) | 最低値 | 最大 | ||
| 曲線の半径 (mm) | ROC-X (ABS) | 2000 | ||
| ROC-Y ((ABS) | 50mm | |||
| 角度 | 角度X | -0.2° | -0.2° | |
| 角Y | APC | 7.85° | 8.15° | |
| PC | -0.2° | -0.2° | ||
| 繊維の高さ (nm) | 1000nm | 3500nm | ||
| マックス・DH 全ファイバー: | -300nm | 300nm | ||
| DH.Adj: オーケストラ | -300nm | 300nm | ||
| DH.Ave ファイバー: | -300nm | 300nm | ||
| コアディプ: | SM | N/A | N/A | |
| MM | -200nm | 300nm | ||
キャビルの描画
容量
| 総長さ (L) (m) | 容積の長さ (cm) |
| 0 |
+5/0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 について |
| 40 |
+0.5% × L/-0 |
前もって終了したMPO技術-極性
入手可能性
1リボンとバンドルケーブルが利用可能
2パッチコード,ピグテールケーブル
3.MT-MTリボンパッチコードは利用可能です.
4.MPOループバック利用可能
5.HDデータセンターのケーブル接続
|
|
