| ブランド名: | GEZHI or OEM |
| モデル番号: | PCMPO-OS2- |
| Moq: | 1個 |
| 価格: | US$18-US$68 |
| 納期: | 2～3週間 |
MPO OS2パッチコード (Multi‐fiber Push‐On) は,高密度単モードネットワークインフラストラクチャのために設計されたマルチファイバーアセンブリである.OS2 9/125μm単モードファイバー (ITU‐T G.652.D) は,1310nmと1550nmの波長で安定した低損失性能を提供し,近代的なデータセンターや通信室における中長距離の並列光学リンクに最適です.
MPO-LC/SCファンアウトブレイクハーネス.すべての組成物は,挿入損失,帰帰損失,送料前の最終面質と極度検証MTP®コネクタと互換性のある操作を可能にします.
| ポイント | 仕様 |
|---|---|
| 繊維の種類 | OS2 シングルモード 9/125μm,ITU-T G652.D |
| 繊維数 | 8F /12F /24F (カスタム可) |
| コネクタ | MPO/MTP,男性/女性 |
| 末面 | APC / UPC |
| 極性 | A型 / B型 / C型 |
| 動作波長 | 1310 nm,1550 nm |
| 挿入損失 | 典型的な ≤0.35 dB,最大 ≤0.75 dB |
| 返済損失 | APC ≥60dB UPC ≥50dB |
| ケーブルジャケット | LSZH / OFNP / PVC |
| ジャケットの色 | 黄色 |
| ケーブル直径 | 3.0 mm (トランク) 2.0 mm (ファンアウト脚) |
| 交尾 の 耐久性 | ≥500回 |
| 動作温度 | ‐20°C ~ +70°C |
| 入手可能な形式 | MPO-MPO トランク; MPO-LC / SC ファンアウト ブレイク |
GEZHI Photonicsは,ユーザーに一貫した品質,はるかに速いインストール,よりシンプルなケーブル管理の利点を提供する,事前に終了した9/125 OS2シングルモードMPO幹ケーブルの工場です..MPO光ファイバートランクケーブルは,40G QSFP+トランシーバー,100G QSFP28,400G OSFP,400G QSFP並列トランシーバー光学接続で使用するのに適しています.各MPO OS2ファイバーケーブルは,挿入損失とリターン損失のテストに合格しました工場の端面検査と極度検査で 業界標準に準拠し 超えていることを確認します
|

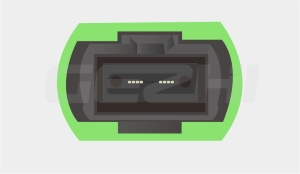

8 繊維
40G/100G QSFP+/QSFP28の直接接続に使用される.
|

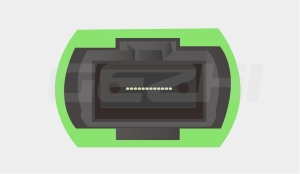

12-144 繊維
10G/40G/100G高密度構造ファイバーケーブルに使用される.
|
 |
 |
ファイバーケーブルでデータを正しく送信するには,ケーブルの一方の端にあるリンクの送信信号 (Tx) が,他の端にある対応する受信機 (Rx) と一致しなければなりません.そして極度の役割は,信号が移動する方向を定義するこの通信が維持されるようにすることです.繊維の極度は,私たちの業界で多くの混乱を引き起こすように見える領域です. 特に,並列光学アプリケーションで使用される多繊維MPOソリューションに関しては..
MPOコネクタには,コネクタの上側にあるキーと,横側にある白いドットも含まれています..

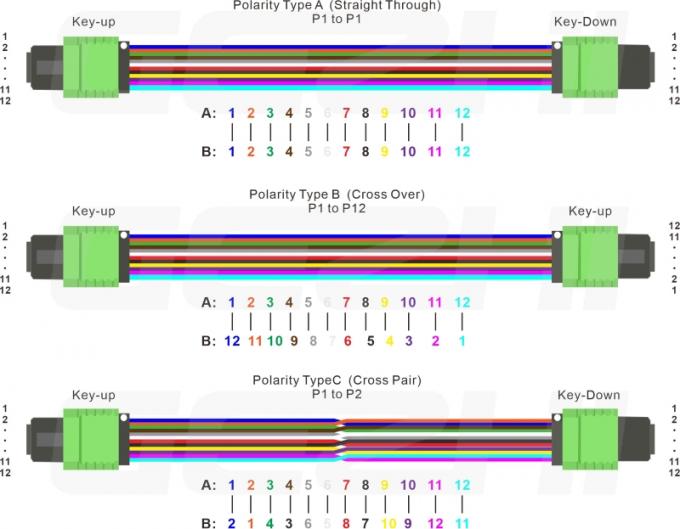

また,MPOケーブルには3種類のタイプがあります. タイプA,タイプB,タイプCは以下の写真です.
アクティブ機器のMPOインターフェースは男性 (ピン付き) で,トランシーバーにダメージを与えないために,MPOパッチコードは女性 (ピンなし) でなければならない.
|
男性 (ピン付き) 男性のコネクタはアダプター,カセット,パネルの接続のために女性側にマッチされています. |
女性 (ピンなし) 女性コネクタはトランシーバーまたは他の男性コネクタに直接接続できます. |
| タイプ | モード | 繊維数 | 極性 | グラッド | コンネクタA | コネクタB | 磨き | 長さ |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OS2 | 08=8 繊維 12=12 繊維 24=24 繊維 36=3x12 繊維 48=4x12 繊維 96=8×12 繊維 144=12×12 繊維 |
A=タイプA B=タイプB C=タイプC |
S=標準 E=エリート |
M=男性 F=女性 |
M=男性 F=女性 |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=指定する |
A: MTP®はMPOコネクタの登録強化バージョンです.物理的には互換性があり,直接接続できます.
A: シングルモードの高速リンクでは,信号反射問題を避けるため,より高いリターン・ロスの性能のために APC を推奨します.
A: 極度タイプ A/B/C は,トランシーバーとMPOカセットに一致する必要があります.注文する前に極度要件を確認してください.男性対男性MPOコネクタを接続しないでください.
A: はい,私たちは,完全にカスタマイズされた長さ,繊維数,ブレイクアウトタイプとジャケットの評価を大量注文とサンプル要求をサポートします.
