| ブランド名: | GEZHI or OEM |
| モデル番号: | PCMPO-OM3- |
| Moq: | 1個 |
| 価格: | US$28-US$68 |
| 納期: | 2～3週間 |
MPO OM3パッチコード (Multi‐fiber Push‐On) は,高密度短距離マルチモードネットワークインフラストラクチャのために構築されたマルチファイバー組成です.OM3レーザー最適化50/125μmマルチモードファイバーを採用 850nm波長で2000 MHz·km帯域幅, VCSELベースの40G-SR4,100G-SR4トランシーバーの短距離範囲で安定したパフォーマンスを提供します.
MPO-LC/SCファンアウトブレイクハーネス. すべてのケーブルは100%工場でテストされています.送料前の最終面質と極度検証MTP®コネクタと物理的に互換性があり,柔軟なネットワーク相互接続を可能にします.
| ポイント | 仕様 |
|---|---|
| 繊維の種類 | OM3 マルチモード 50/125μm,レーザー最適化 |
| 繊維数 | 8F /12F /24F (カスタム可) |
| コネクタ | MPO/MTP,男性/女性 |
| 末面 | UPC |
| 極性 | A型 / B型 / C型 |
| 動作波長 | 850 nm, 1300 nm |
| 帯域幅 | 2000 MHz·km @850nm |
| 挿入損失 | 典型的な ≤0.35 dB,最大 ≤0.75 dB |
| 返済損失 | UPC ≥30 dB |
| ケーブルジャケット | LSZH / OFNP / PVC |
| ジャケットの色 | アクア |
| ケーブル直径 | 3.0 mm (トランク) 2.0 mm (ファンアウト脚) |
| 交尾 の 耐久性 | ≥500回 |
| 動作温度 | ‐20°C ~ +70°C |
| 入手可能な形式 | MPO-MPO トランク; MPO-LC / SC ファンアウト ブレイク |
私たちのMPO OM3パッチコードは,レーザー最適化されたマルチモードプリターミネートファイバー幹ケーブルで,50/125μmのOM3ファイバー,水上ジャケットがあります.40Gに対応する高密度データセンターおよび企業ネットワーク展開のための100G SR4短距離並行光学送信.カスタムファイバー数,極度,ジャケット材料および長さはサポートされています.
|

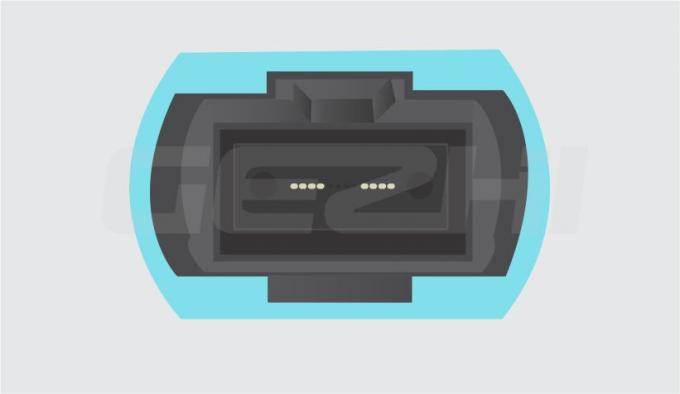

8 繊維
40G/100G QSFP+/QSFP28の直接接続に使用される.
|

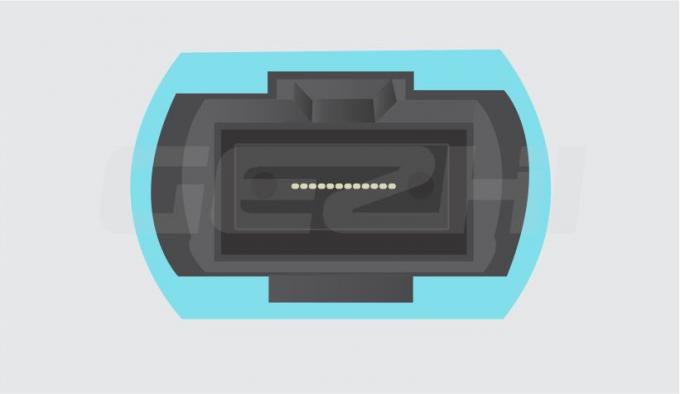

12-144 繊維
10G/40G/100G高密度構造ファイバーケーブルに使用される.
|
 |
 |
ファイバーケーブルでデータを正しく送信するには,ケーブルの一方の端にあるリンクの送信信号 (Tx) が,他の端にある対応する受信機 (Rx) と一致しなければなりません.そして極度の役割は,信号が移動する方向を定義するこの通信が維持されるようにすることです.繊維の極度は,私たちの業界で多くの混乱を引き起こすように見える領域です. 特に,並列光学アプリケーションで使用される多繊維MPOソリューションに関しては..
MPOコネクタには,コネクタの上側にあるキーと,横側にある白いドットも含まれています..
また,MPOケーブルには3種類のタイプがあります. タイプA,タイプB,タイプCは以下の写真です.

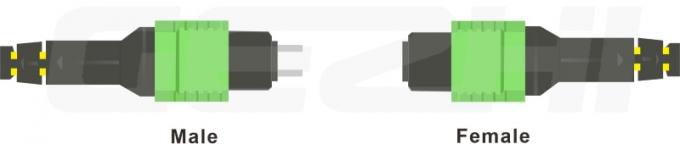

アクティブ機器のMPOインターフェースは男性 (ピン付き) で,トランシーバーにダメージを与えないために,MPOパッチコードは女性 (ピンなし) でなければならない.
|
男性 (ピン付き) 男性のコネクタはアダプター,カセット,パネルの接続のために女性側にマッチされています. |
女性 (ピンなし) 女性コネクタはトランシーバーまたは他の男性コネクタに直接接続できます. |
| タイプ | モード | 繊維数 | 極性 | グラッド | コンネクタA | コネクタB | 磨き | 長さ |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OM3 | 08=8 繊維 12=12 繊維 24=24 繊維 36=3x12 繊維 48=4x12 繊維 96=8×12 繊維 144=12×12 繊維 |
A=タイプA B=タイプB C=タイプC |
S=標準 E=エリート |
M=男性 F=女性 |
M=男性 F=女性 |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=指定する |
A: OM3 マルチモードは,波長850nmで40G‐SR4を最大100m,100G‐SR4を最大70mに対応します.より長い範囲で,OM4またはOS2シングルモードファイバを選択してください.
A: マルチモードアプリケーションは主にUPCポリッシュを採用する. APCは主にシングルモードファイバーのために設計されているが,OM3マルチモードリンクでは推奨されない.
A: 極度タイプ A/B/C は,トランシーバーとMPOカセットに一致する必要があります.注文する前に極度要件を確認してください.男性から男性へのMPOコネクタを接続しないでください.コネクタピンが損傷します.
A: MTP®はMPOコネクタの強化登録バージョンです.MPOとMTPは物理的に互換性があり,直接接続できます.
A: はい,カスタム長さ,繊維数,ブレイクアウトタイプ,ジャケット評価は,サンプルと大量注文で利用できます.
