| Brand Name: | GEZHI or OEM |
| モデル番号: | 24F MPO (女性) - MPO (女性) 3.0mm トランクケーブル |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |

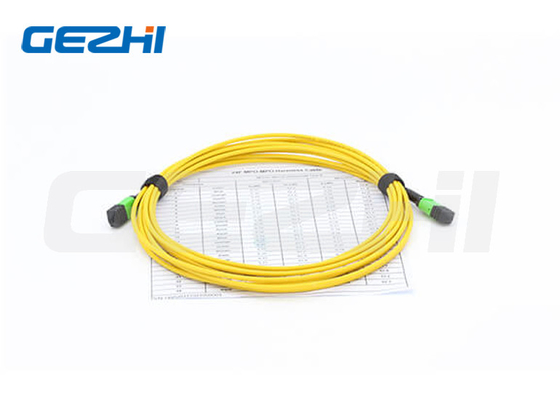

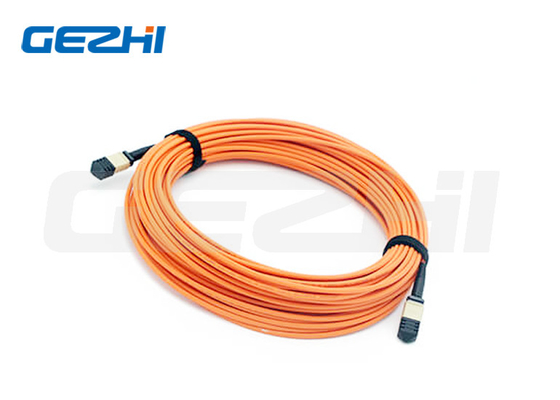

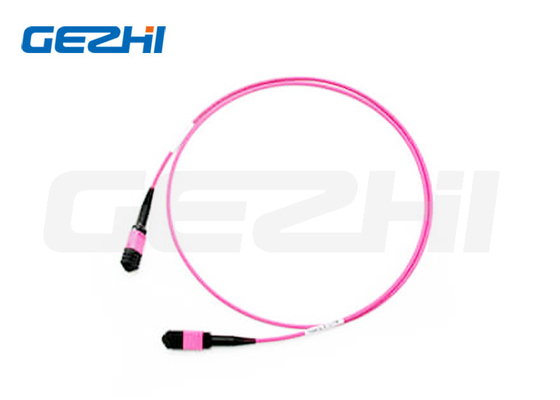

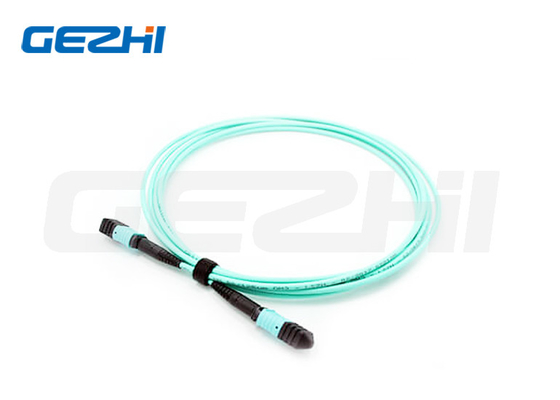

12F MPO (女性) - MPO (女性) 3.0mm LSZHファイバーパッチケーブル/トランクケーブル
製品説明
MPOシングルモードエリートトランクケーブルは,1310/1550nmで動作する.それは,光ファイバートランシーバー,MPOカセット,ファイバーアダプターパネル,などに接続するために使用されます.ネットワークの柔軟性を向上させ,移動を容易にする将来のデータセンターの需要のために追加および変更します.
適用する
1. オプティカルシステム アクセスネットワーク
2高密度の建築物です
3データ通信ネットワーク
4. 格納エリアネットワークファイバーチャンネル
特徴
1.MTベースのマルチファイバーコネクタ,48繊維接続器の端末と組成物
2. 低損失および標準損失SMおよびMMアプリケーションのために設計
3頑丈な丸いケーブル,円形ケーブルと裸のリボンオプションが利用可能
4繊維タイプ,ポーリングタイプ,および/またはコネクタグレードを区別するために利用可能な色のコード付きのハウジング
5低挿入損失,高返回損失
6. 繊維の大量処理のための経済的な解決策
7繰り返しや交換能力が良さ
仕様
| 仕様物件 | 単調モード (APC 8度磨き) | マルチモード (PC フラットポーチ) |
|
挿入損失 (MPO) (IEC 61300-3-34) |
標準損失:≤0.75dB (最大),≤0.35dB (典型) 超低損失:≤0.35dB (最大),≤0.20dB (典型) |
標準損失:≤0.6dB (最大),≤0.35 (典型) 超低損失:≤0.35dB (最大) ≤0.20dB (典型) |
| 返済損失 (MPO) | ≥60dB ((8度の磨き) | ≥25dB |
| 耐久性 | <0.3dB 典型的な変化,200回の交尾 | |
| 互換性 | ≤0.2dB | |
| 張力強度 | >70N | |
| 動作温度 | -40〜+85°C | |
MPO 製品 詳細& 規格
| コネクタ | 参照 | 住居の詳細 |
| MPOシングルモード | IEC 61754-7 |
SM APC:緑色のコネクタ+黒いブーツ (標準損失MPO) SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO) |
| MPO マルチモード | IEC 61754-7 |
OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO) OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MPO) OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO) |
●IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5 (FOCIS5) に準拠している
■ TIA-568-C による構造ケーブル
· 10G ファイバーチャネル対応
40G と 100G IEEE 8023
| 繊維数 | オーダーデメリット (OD) |
最低許容量 張力強度 (N) |
最低許容量 圧縮負荷 (N/100mm) |
最低の屈曲度 半径 (MM) |
| 24 | 3.0±015 |
短期: 180 長期: 90 |
短期:500 長期: 150 |
静的10D ダイナミック:20D |
MPO 端面 3D 干渉指数
| 項目 (IEC-61300-3-30) | 最低値 | 最大 | ||
| 曲線の半径 (mm) | ROC-X (ABS) | 2000 | ||
| ROC-Y ((ABS) | 50mm | |||
| 角度 | 角度X | -0.2° | -0.2° | |
| 角Y | APC | 7.85° | 8.15° | |
| PC | -0.2° | -0.2° | ||
| 繊維の高さ (nm) | 1000nm | 3500nm | ||
| マックス・DH 全ファイバー: | -300nm | 300nm | ||
| DH.Adj: オーケストラ | -300nm | 300nm | ||
| DH.Ave ファイバー: | -300nm | 300nm | ||
| コアディプ: | SM | N/A | N/A | |
| MM | -200nm | 300nm | ||
容量
| 総長さ (L) (m) | 容積の長さ (cm) |
| 0 |
+5/0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 について |
| 40 |
+0.5% × L/-0 |
入手可能性
1リボンとバンドルケーブルが利用可能
2パッチコード,ピグテールケーブル
3.MT-MTリボンパッチコードは利用可能です.
4.MPOループバック利用可能
5.HDデータセンターのケーブル接続
|
|
