| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x16 MEMS オプティカル スイッチ レイックマウント |
| Moq: | 1pc |
| 価格: | US$369-US$2056 |
| 支払条件: | T/T、ウェスタンユニオン |

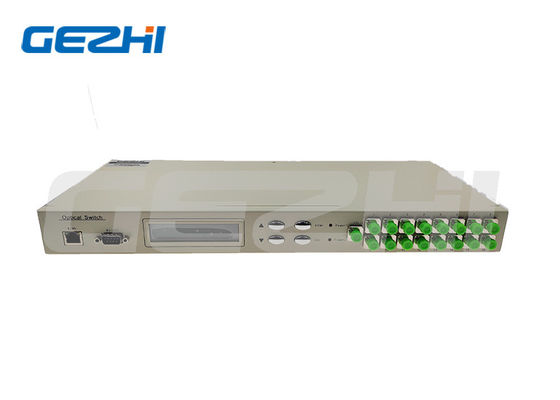

GEZHIのMEMS オプティカルスイッチは1x4から1x256までの多チャンネル構成と8x8,16x16,16x64を含むマトリックスMxN構成で利用できる統合されたシリコンMEMS技術を使用しています.そして64x64チャンネルスイッチパッケージにはCMOS/TTL互換ドライバーが含まれ,1xNまたはNx1方向で使用するための双方向操作が特徴です.
このMEMS 1xN光学スイッチは 優れた光学性能と 寿命が長い高い信頼性を 提供しており 電気通信,航空宇宙,他の産業.
| パラメータ | ユニット | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1×256 |
|---|---|---|---|---|---|---|---|---|---|
| 波長範囲 | nm | MM の場合は850/1310 または SM の場合は1260~1650 | |||||||
| 波長をテストする | nm | 850/1310,1310/1550 または個別化 | |||||||
| 挿入損失 (最大) | dB | ≤10 | ≤15 | ≤15 | ≤17 | ≤17 | ≤20 | ≤22 | ≤24 |
| 返済損失 | dB | MM ≥ 30,SM ≥ 45 | |||||||
| 横断音声 | dB | MM ≥ 30,SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| 繰り返し可能性 | dB | ≤0.02 | |||||||
| 切り替える時間 | ms | ≤8 (隣接する運河) | |||||||
| 光学電源 | mW | ≤500 | |||||||
| 繊維の種類 | ええと | 9/125 年 | |||||||
| コネクタ | / | FC,SC,LC,ST,SMA またはカスタマイズされた | |||||||
| モニターポート | / | RJ45 & RS232 またはカスタマイズ | |||||||
| 動作電源 | V | AC:220V (50/60Hz) またはDC:36V~72V | |||||||
| 動作温度 | °C | -10~+60 | |||||||
| 貯蔵温度 | °C | -40~+85 | |||||||
| ラックマウント 寸法 | mm | 1U L483XW230XH44.5 (最大32チャネル) カスタマイズ可能 2U L483XW230XH89 (最大128チャンネル) カスタマイズ可能 3U L483XW230XH133.5 (最大256チャンネル) カスタマイズ可能 |
|||||||
注文形式:MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
| MEMS | モード | 波長 | パッケージ | 繊維の種類 | 電源 | コネクタ |
|---|---|---|---|---|---|---|
| 1x4 1x8 1x16 1x32 1x64 1x128 |
S=指定する S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
1U=1U ラックマウント 2U=2U ラックマウント 3U=3U ラックマウント 4U=4U ラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S=指定する |
AC=シングル 85~265V DC=シングル 36~72V AA=ダブル 85~265V DD=ダブル 36~72V AD=AC85~265V+DC36~75V |
00=ない FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
|
|
