| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x16 MEMS オプティカル スイッチ レイックマウント |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |

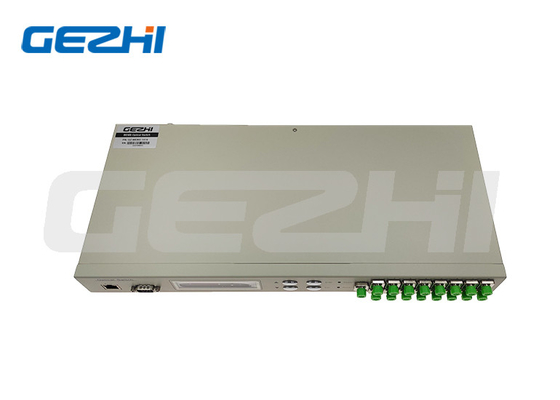

オプティックファイバー 1x16 MEMS オプティックスイッチ 自動測定用ラックマウント
製品説明
1xN MEMS オプティカルスイッチ レイックマウント
GEZHIの MEMS オプティカルスイッチ,MEMs ファイバースイッチは,統合されたシリコンMEMS技術に基づいており,1x4,1x8,1x16,1x24,1x32,1x64の多チャンネルで利用できます.1x128から1x256まで,マトリックスMxN Mems オプティカルスイッチ 8x816×16,16×64,64×64チャネル.スイッチパッケージ内にはCMOS/TTL互換性のあるドライバの両方.MEMS オプティカルスイッチの配列は個別に制御され,両方向で,1xNまたはNx1の方向で使用できる.
GEZHI の MEMS 1xN オプティカル スイッチは,優れた光学性能,非常に長い寿命で高い信頼性を提供しています.航空宇宙および他の要求の高いアプリケーション.
特徴
1.SerialNet,高い信頼性,高い安定性
2.LCDディスプレイ パネル 視覚ディスプレイ 便利な操作
3透明な送信信号.高い安定性と信頼性
4自動スキャンのチャネルと時間間隔を設定できます.
5RS232 制御とRJ45 イーサネット リモート管理
申請
1.FITL
2自動測定
3. オプティカルネットワーク リモートモニタリングケーブルモニタリングとメンテナンスシステム
仕様
| パラメータ | ユニット | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1×256 |
| 波長範囲 | nm | MM 向け 850/1310 または SM 向け 1260~1650 またはカスタマイズ | |||||||
| 波長をテストする | nm | 850/1310,1310/1550 または個別化 | |||||||
| 挿入損失 (最大) | dB | ≤10 | ≤15 | ≤15 | ≤17 | ≤17 | ≤20 | ≤22 | ≤24 |
| 返済損失 | dB | MM ≥ 30,SM ≥ 45 | |||||||
| 横断音声 | dB | MM ≥ 30,SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| 繰り返し可能性 | dB | ≤0.02 | |||||||
| 切り替える時間 | ms | ≤8 (隣接する運河) | |||||||
| 光学電源 | mW | ≤500 | |||||||
| 繊維の種類 | ええと | 9/125 年 | |||||||
| コネクタ | / | FC,SC,LC,ST,SMA またはカスタマイズされた | |||||||
| モニターポート | / | RJ45 & RS232 またはカスタマイズ | |||||||
| 動作電源 (プラグタイプ) | V | AC:220V (50/60Hz) またはDC:36V~72V | |||||||
| 動作温度 | °C | -10~+60 | |||||||
| 貯蔵温度 | °C | -40~+85 | |||||||
| ラックマウント 寸法 | mm | 1U L483XW230XH44.5 (最大32チャンネル) のカスタマイズが可能. | |||||||
| 2U L483XW230XH89 (最大128チャンネル) のカスタマイズが可能. | |||||||||
| 3U L483XW230XH133.5 (最大256チャンネル) のカスタマイズが可能. | |||||||||
図面

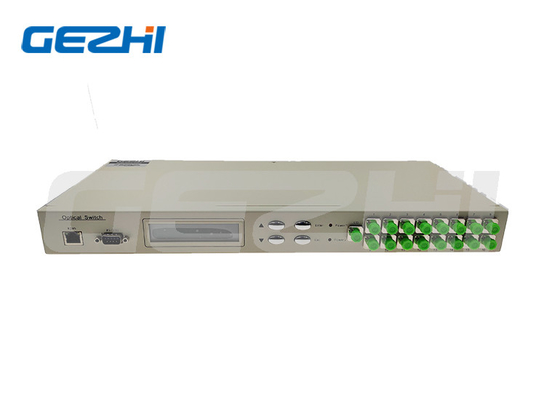

1x128 MEMS 光ファイバースイッチ ラックマウント フロントパネル

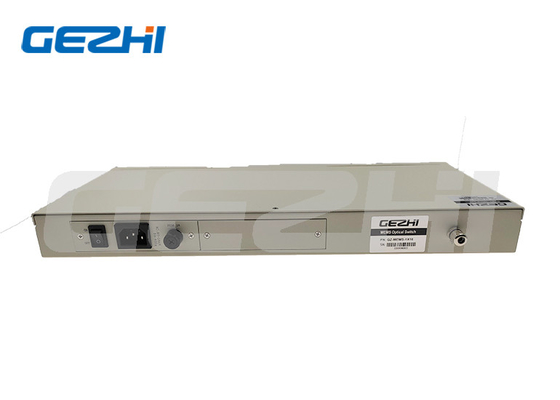

1x128 MEMS 光ファイバースイッチ バックパネル
光学経路
注文情報 MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | モード | 波長 | パッケージ | 繊維の種類 | 電源 | コネクタ |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=特異性 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
1U=1U ラックマウント 2U=2U ラックマウント 3U=3U ラックマウント 4U=4U ラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S=指定する |
AC=シングル 85~265V DC=シングル 36~72V AA=ダブル 85~265V DD=ダブル 36~72V AD=AC85~265V+DC36~75V |
00=ない FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
|
|
