| Brand Name: | GEZHI or OEM |
| モデル番号: | FWDM |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
CATVネットワークのための3port FWDMのパス1550nm Refelect 1310&1490nm WDM
GEZHI 3portフィルター波長部の多重交換装置（FWDM） T1550nm R1310&1550nmは薄膜フィルター技術に基づいています。装置はエポキシの自由な光学道、低い挿入損失、高い絶滅の比率を、高い信頼性および安定性が高い特色にします。

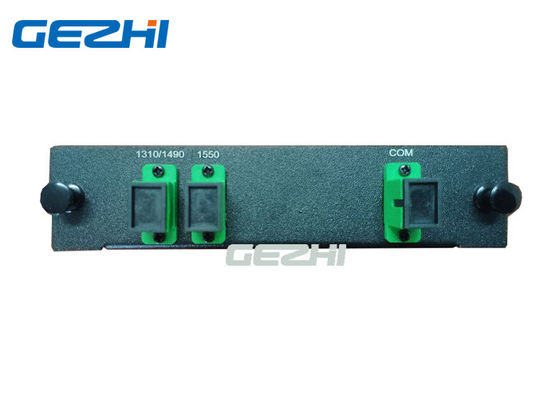

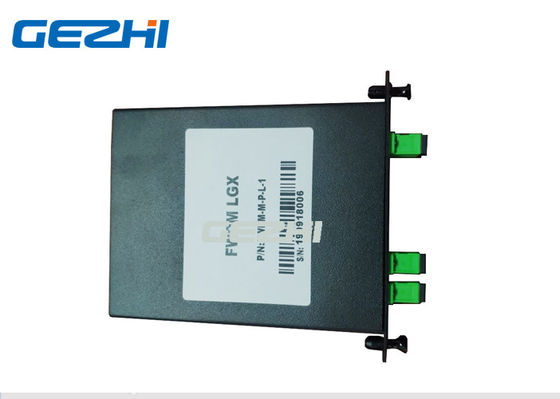

SC/APCのコネクターが付いているLGXカセットで詰まる3港FWDM装置。使用できるかどれがCATVネットワークで。
特徴
低いPDL
迎合的なRoHS
低い挿入損失
光学道のエポキシは放します
適用
CATV
WDMシステム
指定
| 変数 | 単位 | FWDM装置 | ||
| 作動の波長 T:伝達波長 R:反射の波長 1310±50,1490±10、1550±10 1610±10、1625±25、1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 挿入損失 | dB | 伝達:≤ 0.6 | ||
| 反射:≤ 0.4 | ||||
| 通信チャネルの分離 | dB | ≥ 30 | ||
| 反射チャネルの分離 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 波長の熱安定性 | nm/℃ | ≤ 0.003 | ||
| 挿入損失の熱安定性 | dB/℃ | ≤ 0.005 | ||
| リターン・ロス | dB | ≥ 45 | ||
| 光学力 | MW | ≤ 500 | ||
| 実用温度 | ℃ | -10 | +70 | ||
| 保管温度 | ℃ | -40 | +85 | ||
| 相対湿度 | % | 5 | 95 | ||
| 次元 | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| 注:1.カスタム化は利用できます。 2.コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。 |
||||
発注情報:
| A | B | C | D | E |
| 波長 | 管のタイプ | 繊維の長さ （コネクターを含んで下さい） |
コネクター | 次元 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X=他 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
