| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-FSW-D2x2B |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

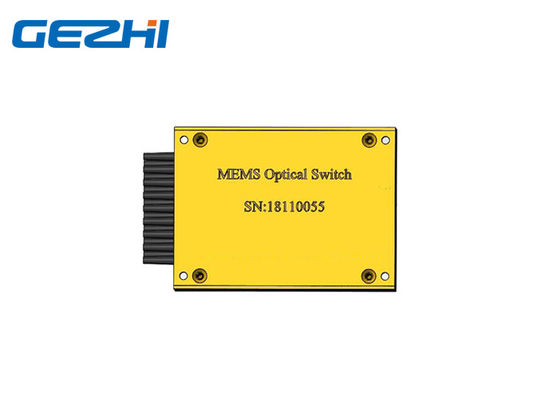

1x16単モード広い通過帯域MEMS繊維のオプティカル スイッチ
GEZHIのMEMSのオプティカル スイッチはマイクロ電気機械システム(MEMS)破片に基づいています。MEMSの破片はケイ素サポートの電気で移動可能なミラーから成っています。MEMSの破片に適用される電圧によりMEMSのオプティカル スイッチの入出力繊維間のライトのカップリングを変えるミラーは回ります。
特徴
高速切換えの時間
安定性が高く、高い信頼性
低い挿入損失および低いPDL
衝撃および振動に無感覚
適用
転換
ネットワークの監視
妨害
指定
| 変数 | 単位 | 価値 |
| 切換えチャネル | -- | 1XN （1X4,1X8,1x12,1X16,1X32） |
| 波長 | nm | C band/L band/C+L/others |
| 挿入損失 | dB | ≤0.8/1.0/1.2/1.5/1.7 |
| 反復性 | dB | ≤±0.02 |
| リターン・ロス | dB | ≥50 |
| 十字の話 | dB | ≥50 |
| 波長の扶養家族の損失 | dB | ≤0.3 |
| 分極の扶養家族の損失 | dB | ≤0.2 |
| 温度の扶養家族の損失 | dB | ≤0.3 |
| 切換えの時間 | 氏 | ≤15 |
| 光学力の処理 | MW | ≤500 |
| タイプを転換して下さい | -- | 非掛け金を降ろすこと |
| 力の電圧 | V | 5±10% |
| パワー消費量 | W | ≤0.4 |
| 耐久性 | 周期 | 10億Min。 |
| 実用温度 | ℃ | -5 ~+70 |
| 作動の相対湿度 | %RH | 5~90 |
| 保管温度 | ℃ | -40 | +85 |
| 貯蔵の相対湿度 | %RH | 5~90 |
| 繊維のタイプ | -- | SMF-28か等量 |
注:
1. コネクターなしで指定される;
2。Oバンド:1290~1330nmのCバンド:1530~1570nm、Lバンド:1570~1610nmの完全なバンド:1270~1620nm
3. ILはCWLの23 ℃で測定されます。ILは単一バンドのためです。デュアル バンド0.2 dBを加えます。
4. WDLはで23 ℃のa +/- 20nm範囲測定されます
5. 反復性は100つの周期の後で定義されます
6. 繊維のタイプ:0.9mm緩い管か等量のSMF-28
MEMSの破片
順序情報
GZ MS1x16 x x XX XX x
| モード | チャネル | 波長 | 繊維のタイプ | 繊維の長さ | コネクター | タイプを制御して下さい |
| MS=MEMSスイッチ |
1xN Nを、N≤32指定しなさい |
1=Oバンド 2=Cバンド 3=Lバンド 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
|
|
