| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-MMS-1x8 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

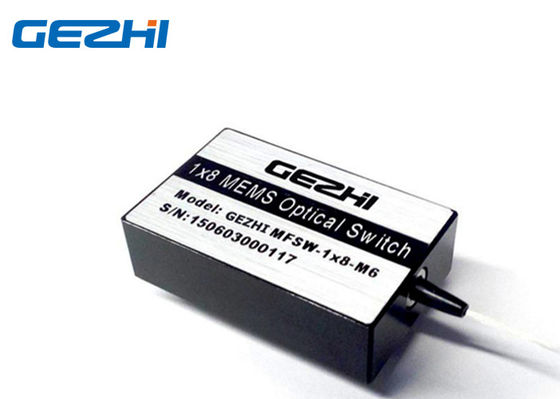

小型1x8 MEMSの繊維光学スイッチ マイクロ エレクトロ機械システム オプティカル スイッチ
GEZHI 1x8の繊維光学スイッチはマイクロ エレクトロMechnaicalシステム(MEMS)破片を使用します。 24portまでのこのオプティカル スイッチの提供多チャネル。速い切換えの時間を使って、良質の特徴。これらの全光学スイッチは二方向で、1xNかNx1で方向使用することができます。
特徴
小型パッケージ
MEMSの技術の基盤
安定性が高く、高い信頼性
非掛け金を降ろすこと
光学道でエポキシなし
適用
DWDMネットワーク
チャネルのモニター
実験室のR & D
構成可能OADM
指定
| 変数 | 単位 | GZ-FSW-MEMS-1×N （N≤24） | |
| 波長範囲 | nm | SM | MM |
| 1310±20か1550±20または1625±20 | 850±20か1310±20または1550±2 | ||
| 波長をテストして下さい | nm | 1310 / 1550/1625 | 850 / 1310/1550 |
| 挿入Loss1、2 | dB |
1.0 （TYP） 1.2 （MAX） N≤16 1.2 （TYP） 1.8 （MAX） N≤24 |
0.8 （TYP） 1.0 （MAX） N≤8 1.0 （TYP） 1.5 （MAX） N≤12 |
| 帰りLoss1,2 | dB | ≥40 | ≥25 |
| Crosstalk1 | dB | ≥50 | ≥30 |
| WDL | dB | ≤0.3 | |
| PDL | dB | ≤0.15 | |
| 反復性 | dB | ≤±0.05 | |
| 電源 | V | 5~12 | |
| 耐久性 | 周期 | ≥109 | |
| 時間を転換して下さい | 氏 | ≤20 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -5~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 次元 | mm | （タイプA） 39.1 （L） X 24.7 （W） X 11 （H） ±0.2 | |
| （タイプB） 65 （L） X 24.7 （W） X 11 （H） ±0.2 | |||
|
注: 1. 実用温度およびSOPの中では。 2. コネクターを除いて。 |
|||
ピン アサイン
MS1
| Pin | 名前 | 記述 | 入力/出力 | 指定 | 単位 |
| 1 | NC | 接続されない | |||
| 2 | VCC | 電源 | 5~12 | VDC | |
| 3 | /STROBE | ストロボ信号、落ちる端の能動態 | TTL | ||
| 4 | GND | 地面 | |||
| 5 | D0 | Data0入力 | TTL | ||
| 6 | D1 | Data1入力 | TTL | ||
| 7 | D2 | Data2入力 | TTL | ||
| 8 | NC | 接続されない | |||
| 9 | TXD | RS232は送信します | TTL | ||
| 10 | RXD | RS232は受け取ります | TTL | ||
| 11 | GND | 地面 | |||
| 12 | NC | 接続されない | |||
| 13 | D3 | Data3入力 | TTL | ||
| 14 | /RESET | ハードウェア調整、低の論理の能動態 | TTL |
MS2
| Pin | 名前 | 記述 | 入力/出力 | 指定 | 単位 |
| 1 | NC | 接続されない | |||
| 2 | VCC | 電源 | 5~12 | VDC | |
| 3 | NC | 接続されない | |||
| 4 | GND | 地面 | |||
| 5 | A0 | I2Cの住所A0 | TTL | ||
| 6 | SDA | I2Cデータ | IN/OUT | TTL | |
| 7 | SCL | I2Cの時計 | TTL | ||
| 8 | NC | 接続されない | |||
| 9 | NC | 接続されない | |||
| 10 | NC | 接続されない | |||
| 11 | GND | 地面 | |||
| 12 | NC | 接続されない | |||
| 13 | A1 | I2Cの住所A1 | TTL | ||
| 14 | /RESET | ハードウェア調整、低の論理の能動態 | TTL |
順序情報
GZ MMS1x8 x x XX XX x
| モード | チャネル | 波長 | 繊維のタイプ | 繊維の長さ | コネクター | タイプを制御して下さい |
|
MMS=Mini MEMSスイッチ |
1xN Nを、N≤24指定しなさい |
85=850nm |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
|
|
