| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x2FWDM-59 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

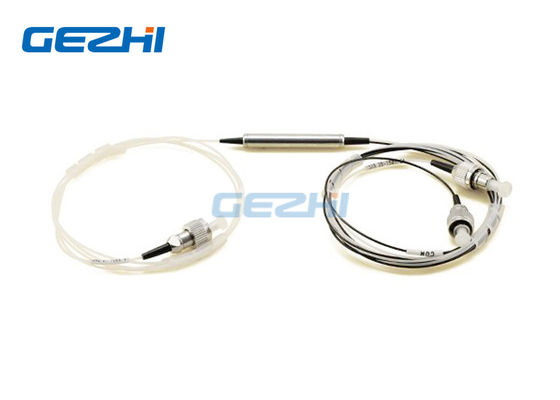

フィルター波長部の多重交換装置980/1550nm装置
980/1550nm FWDM -高性能DWDMの光学アンプおよびEDFAのアンプのための…
980/1550nmフィルター波長部の多重交換装置は環境的に安定した薄膜フィルター技術に基づいています。装置は広い波長範囲の別の波長でライトを結合するか、または分けます。それらは非常に低い挿入損失、低い分極の依存、高い分離および優秀な環境の安定性を提供します。機能を扱う高い発電を独特なピグテールの処理および良質ARのコーティングを通して達成することができます。これらの部品はEDFAs、ラマン アンプ、WDMネットワークおよび繊維の光学機器で広く使用されました。
|
特徴 |
適用 |
|
|
指定
| 変数 | FWDM | |
| 渡して下さいチャネルの波長範囲（nm）を | 1520 | 1600 | |
| 反映して下さいチャネルの波長範囲（nm）を | 960~ 1000 | |
| 挿入損失（dB） | チャネルを反映して下さい | < 0=""> |
| チャネルを渡して下さい | < 1=""> | |
| 挿入損失の変化（dB） | < 0=""> | |
| 分離 | チャネルを反映して下さい | > 18 |
| チャネルを渡して下さい | > 30 | |
| 挿入損失の温度感度（dB/°C） | < 0=""> | |
| 分極の依存した損失（dB） | < 0=""> | |
| 分極モード分散（ps） | < 0=""> | |
| 指向性(dB) | > 60 | |
| リターン・ロス（dB） | > 50 | |
| 力の処理（MW） | 300 | |
| 実用温度（°C） | 0 | +70 | |
| 保管温度（°C） | -40 | +85 | |
| パッケージ次元（mm） |
|
|
| 繊維のタイプ | 公有地/ポンプ港のコーニングHI 1060 | |
| 信号の港のコーニングSMF-28繊維 | ||
フィルター波長部の多重交換装置980/1550nm装置
発注情報:
| A | B | C | D | E |
| 波長 | 管のタイプ | 繊維の長さ （コネクターを含んで下さい） |
コネクター | 次元 |
|
59:1550nm pass/980nmは反映します 95:980nm pass/1550nmは反映します X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X=他 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
