| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x2FWDM-R/B |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

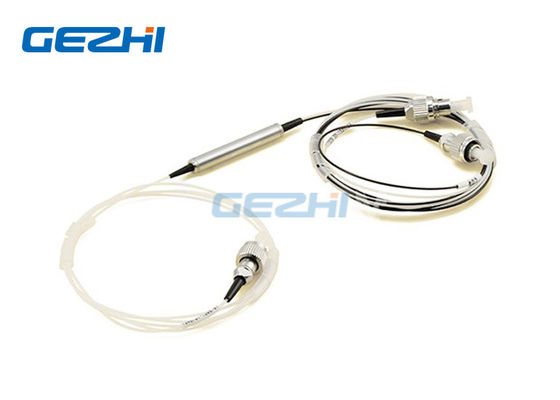

1x2の赤く/青WDMフィルターCバンドDWDM装置
GEZHI DWDMは赤く/青フィルター薄膜フィルター装置です。それは3港装置です。1つの港は呼ばれます「公有地と」。他の2つの港は2波長に水路を「バンド」提供します: 赤いの（λ>1547 nm）および青（λ<1543 nm="">
| 特徴 | 適用 |
|
|
DWDMの赤い/ブルー・バンド フィルターDWDMの赤い/ブルー・バンド フィルターDWDMの赤い/ブルー・バンド フィルターとの
プラスチックASB箱のパッケージ19"を使ってステンレス鋼の管を使って1RUラック マウントのパッケージ
通常しかし装置は対面（すなわち二方向） WDMとして使用されます。1つのバンドは共通の足に他のバンドは共通の足から渡されるが、送られます。（例の図表を見て下さい）赤く/青フィルターを使用するDWDMモジュールで、MuxはDemuxと結合されるかもしれません。
例えば、MuxはDemuxはブルー・バンドのDWDMチャネルを分けるが、赤いバンドのDWDMチャネルを結合します。赤く/青のfillterを使用して、1つは送信しますチャネルを赤を結合でき、青は単一繊維にチャネルを受け取ります。
発注情報
| 波長 | パッケージSpec | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| R/B=Red/Blueの波長 |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm ラックマウント式6=19」1U X=他 |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
性能指定
| タイプ | FWDM | ||
| チャネルの波長を渡して下さい | nm | 1547~1561 （赤） | 1530~1543.2 （青） |
| 反射チャネルの波長 | nm | 1530~154.2 （青） | 1547~1561 （赤） |
| チャネルの挿入損失を渡して下さい | dB | ≤0.60 | |
| 反射チャネルの挿入損失 | dB | ≤0.40 | |
| チャネルのさざ波 | dB | ≤0.3 | |
| 隣接チャネル分離 | dB | ≥30 | |
| 明白なチャネルの分離 | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| 指向性 | dB | ≥55 | |
| リターン・ロス | dB | ≥50 | |
| 力の処理 | MW | 300 | |
| 実用温度 | ℃ | -5~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| パッケージ次元 | mm | φ5.5x34 | |
注:1.カスタム化は利用できます。
2. 挿入損失はコネクターが、各コネクター加えます0.2dB損失を含まれていません。
3. 他の波長は顧客の要求に作ることができます。例えば、LバンドR/BのC/Lバンド。
二方向の使用法の赤く/青WDMの例。
|
|
