| Brand Name: | GEZHI or OEM |
| モデル番号: | CCWDM-8CH |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

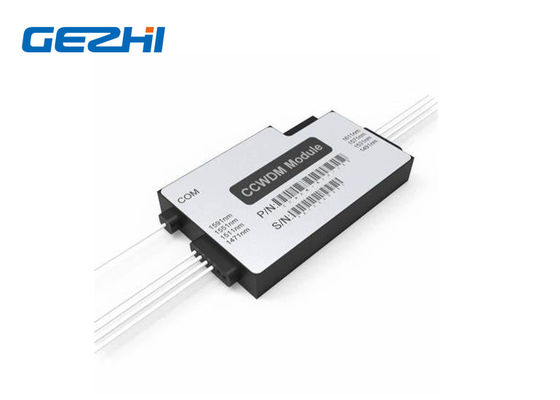

1x8コンパクトCWDMモジュールの小型繊維の光学多重交換装置
GEZHI 8チャネルCCWDMモジュールはTFF （薄膜フィルター）に基づく波長分割多重方式の技術の密集したCWDM （密集した粗い波長分割多重方式）です。それはCWDMモジュールと同様に働きます、但し例外としてはCCWDMはCWDMモジュールによって比較される共通CWDM繊維滝のように落ちる方法と比較される自由空間の技術を使用しますCCWDMのパッケージのサイズは非常に小さく挿入損失より低いです、一貫性はよりよいです;それはテレコミュニケーション、企業網、PONネットワーク、ケーブル・テレビおよび他の分野で使用されますCWDMプロダクトを取り替えることができます。より低い挿入損失は使用されたときCCWDMモジュールにより低い信号の減少があらせます、それにより信号の送信機の電力要求事項を減らします。
|
特徴 |
適用 |
|
|
指定
| 変数 | 4 CH | 4+UPG | 8 CH | 8+UPG1 | 8+UPG2 | ||
| 作動の波長（nm） | 1260~1620 | ||||||
| チャネルの波長（nm） | 1270,1290、…、1590,1610、か1271,1291、…、1591,1611 | ||||||
| UPGの港の波長範囲（nm） | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| チャネル・スペーシング（nm） | 20 | ||||||
| チャネル通過帯域（nm） | CWL+/-6.5nm | ||||||
| 挿入損失（dB） * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| チャネルのさざ波（dB） | ≤0.3 | ||||||
| 分離（dB） | 隣接した | >30 | |||||
| 非adjacen | >40 | ||||||
| UPGの分離（dB） | NA | >15 | NA | >15 | >15 | ||
| 分極モード分散（PS） | ≤0.2 | ||||||
| 分極の依存した損失（dB） | ≤0.2 | ||||||
| 指向性（dB） | >45 | ||||||
| リターン・ロス（dB） | >45 | ||||||
| 最高力の処理（MW） | 500 | ||||||
| 実用温度（℃） | -40~+75 | ||||||
| 保管温度（℃） | -40~+85 | ||||||
| 繊維のタイプ | G657A1 | ||||||
| コネクター | TBD | ||||||
| パッケージ次元（mm） | L55 x W35 x H8またはL46 x W28 x H6 | ||||||
発注情報
| 構成 | チャネルいいえ。 | ピグテールのタイプ | 繊維の長さ | ディクレンション（mm） | コネクター |
| CC=CCWDM |
40=4チャネル 41=4+UPG 80=8チャネル 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
独特な自由スペース技術
1x8コンパクトCWDMモジュールの小型繊維の光学多重交換装置は自由空間で無線でデータを送信する軽い普及を使用する自由スペース技術を採用します。装置の中で、隣接したシグナル チャネルは繊維の代りに平行ビームによって滝のように落ちます。これはパッケージ箱のための多くのスペースを節約し、独特な技量はまた低い挿入損失のCCWDM Mux Demuxを助けます。
1x8コンパクトCWDMモジュールの小型繊維の光学多重交換装置
機械デッサン
タイプ1
タイプ2
|
|
