| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-MFSW-1x16 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

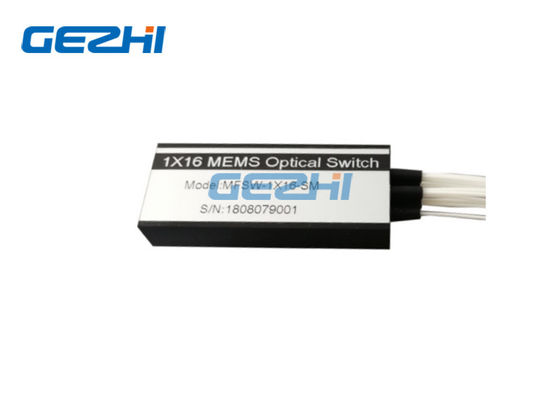

1x16 MEMSのオプティカル スイッチ モジュール
MEMSベースの設計を使って、密集したパッケージのGEZHI Photonics 1x16 MEMSのオプティカル スイッチ モジュールの耐久の性能。要求の製造の適用の速い転換の時間および10-billion寿命の期待よりもっとそれに完全なオプティカル スイッチをするため。MEMSのオプティカル スイッチは1x2、1x4,1x8、1x12の1x16モジュールの選択の単モード繊維のために利用できる。
特徴
密集した構造
速い転換の時間
低い挿入損失
高い信頼性
適用
PONネットワーク
保護
器械使用
ネットワークの監視
指定
| 変数 | 単位 | MFSW-1×N （N≤16） |
| 作動の波長 | nm | SMのための1260~1620、MMのための850/1310 |
| 挿入損失 | dB | ≤ 1.0 （典型的な:0.8） |
| WDL | dB | ≤ 0.3 |
| TDL | dB | ≤ 0.3 |
| PDL | dB | ≤ 0.1 |
| リターン・ロス | dB | SMの≥ 50、≥ MMの30 |
| 混線 | dB | SMの≥ 50、≥ MMの30 |
| 反復性 | dB | ≤ ±0.02 |
| 転換の時間 | 氏 | ≤ 8 |
| 耐久性 | 時 | ≥ 100億 |
| 電源 | V | DC 5Vの± 5% |
| 転換モード | 非掛け金を降ろすこと | |
| 光学力 | MW | ≤ 500 |
| 実用温度 | °C | -5 | +70 |
| 保管温度 | °C | -40 | +85 |
| 作動の湿気 | % | 5 | 95 |
| 次元 | mm | 34×24×11か60×24×11 |
注:1。実用温度およびすべてのSOPの中では。
2. コネクターを除いて、および組のコネクターのための0.3dB ILを加えるため。
ピン
指定
| いいえ。 | 項目 | 指定 |
| 1 | 電源 | DC 5Vの± 5% |
| 2 | パワー消費量 | <500mw> |
| 3 | 制御 | UARTか平行モード（TTLのレベル） |
ピン アサイン
| Pin | 信号の名前 | 記述 |
| 1 | NC | 物理的な内部関係無し |
| 2 | VCC | 電源（5V） |
| 3 | ストロボ | 活動的な落ちる端（入力） |
| 4 | GND | 信号用接地 |
| 5 | D0 | データ0 （入力） |
| 6 | D1 | データ1 （入力） |
| 7 | D2 | データ2 （入力） |
| 8 | D3 | データ3 （入力） |
| 9 | UART TX | UARTは送信する（出力） |
| 10 | UART RX | UARTは受け取る（入力） |
| 11 |
GND
|
場合の地面 |
| 12 | RDY | 内部ダバッギングの（出力）、使用用意しなさい |
| 13 | モード | 0=TTL、1=UART （入力） |
| 14 | 調整 | 0=Reset （入力） |
光学ルート
次元
順序情報
GZ-MFSW-1xN-x-x-xx-xx-x
| タイプ | チャネル | 波長 | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| GZ-MFSW |
01=1x1 02=1x2 ..... 16=1x16 ...... |
C=Cバンド L=Lバンド O=Oバンド D=C+Lバンド X=他 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Other |
|
|
