| Brand Name: | GEZHI or OEM |
| モデル番号: | 96CH AWG |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

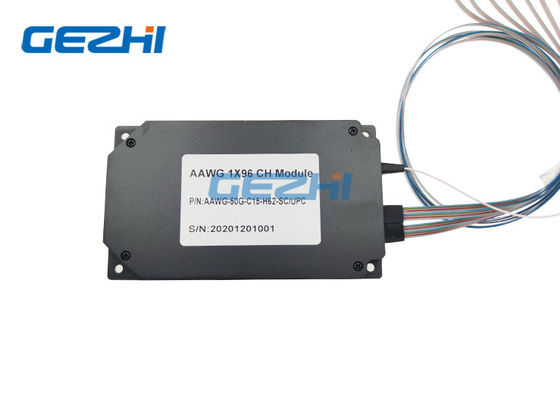

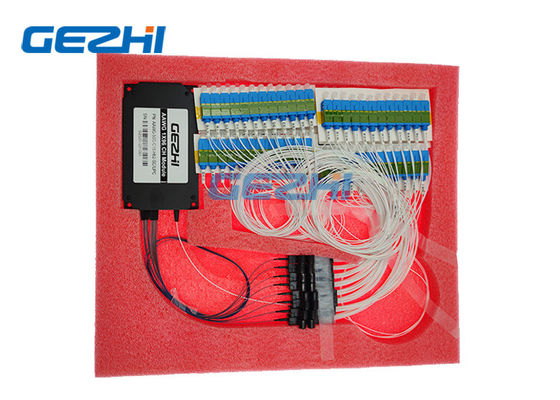

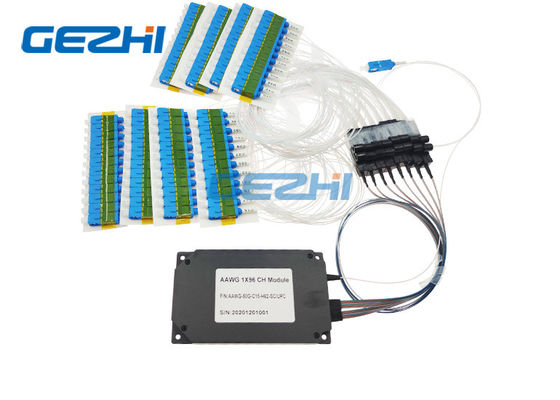

L-Band 96チャネル50Ghz Athermal AWG DWDMモジュール
GEZHI Photonics Co.の株式会社AAWGモジュールはDWDM装置多重交換装置/デマルチプレクサー ブロックの主要なコンポーネントである。AAWGは広い温度較差ではたらくことを割り当てる。GEZHIのAAWGモジュールは破片の熱拡張の補償の提供による完全に受動装置である。モジュールは電気供給を要求するシステムの部品を含んでいない。
AAWGモジュールはバンド1525-1565 nm （Cバンド）、装置の構成の光シグナルの多重型になるか、または多重分離することのために設計され100つか50のGHzのステップの40から96のチャネルをから使用する。カスタマイズされた指定はL-Band等のように利用できる。
特徴
安定性が高く、信頼性
広い通過帯域
低い挿入損失
高いチャネルの分離
データ空腹な適用のための高容量
ガウス定形通過帯域とのathermal AWGの技術に基づく
保護の高度の最大性能のための革新的な技能
適用
データ センタ
WDMネットワーク
テレコミュニケーション
地下鉄ネットワーク
CATVの適用
アクセス ネットワーク
指定
| 変数 | 指定 | 単位 | コメント | ||
| 分 | 最高 | ||||
| 入力チャネル | 1 | ||||
| 出力チャネル | 96 | 80の利用できる96のチャネル | |||
| チャネル・スペーシング | 50 | GHz | |||
| 1dB帯域幅 |
0.18 |
nm | Gaussionのタイプ | ||
| 3dB帯域幅 |
0.28 |
nm | |||
| I.L | 7 | dB | ITUの通過帯域の最悪の場合 | ||
| I.L UNI。 | 1 | dB | |||
| さざ波 | 0.7 | dB | ITUの通過帯域の損失の変化 | ||
| PDL | 0.5 | dB | 最高。ITUの通過帯域の価値 | ||
| 隣接した混線 | 22 | dB | ITUの通過帯域の最悪の場合 | ||
| Non-Adjacent混線 | 27 | dB | ITUの通過帯域の最悪の場合 | ||
| 総混線 | 20 | dB | 他のすべてのチャネルの累積混線 | ||
| リターン・ロス | 40 | dB | |||
| 最高の連続的な光学力 | 250 | MW | 最高の入力光学 | ||
| 色彩分散（CD） | -20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
光シグナル伝達図表
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | 96CH AWG |
| Moq: | 1pc |
| 価格: | 交渉可能 |

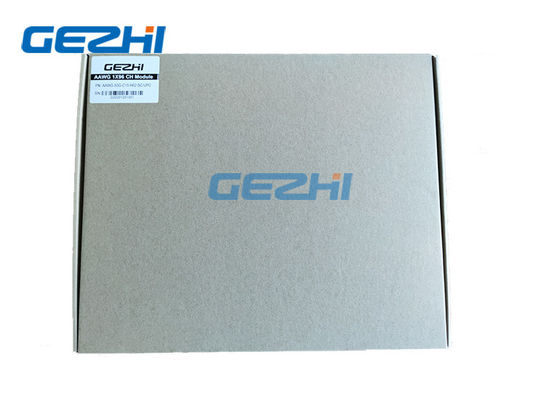

| パッケージの詳細: | 紙箱 |
