| Brand Name: | GEZHI or OEM |
| モデル番号: | FWDM-T15R13/14 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

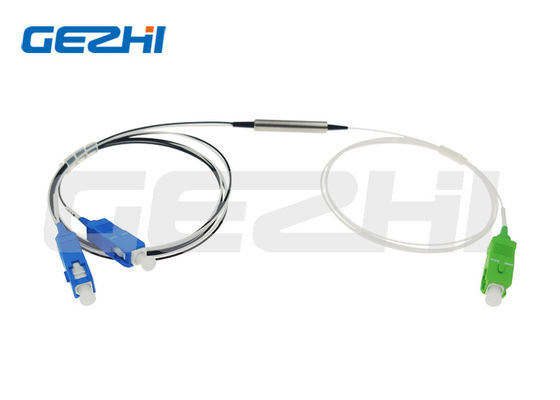

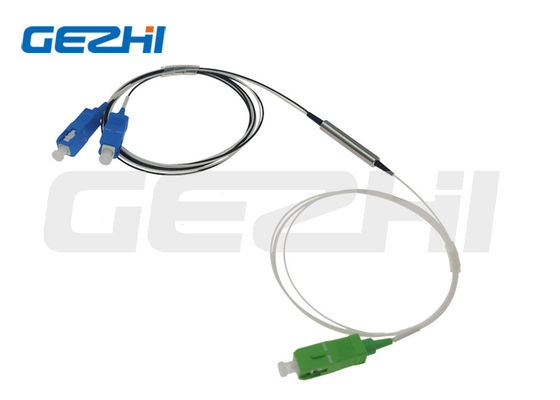

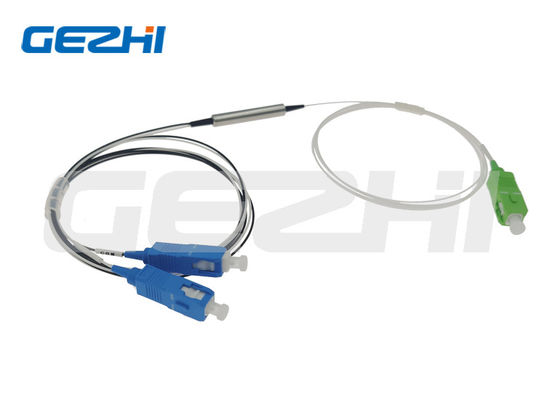

光ファイバーFWDM FTTH 1310/1490/1550nmフィルターWDM
WDMはFTTHの建築の中心の部品の1つである。FTTH WDMは例外的な帯域通過性能を提供するのに高性能の薄膜の干渉フィルタを利用する。二方向の特徴を使うと、それはONTおよびOLT装置ので単位適用することができる。
|
特徴 |
適用 |
|
|
指定
| 変数 | 単位 | FWDM装置 | ||
| 作動の波長 T:伝達波長 R:反射の波長 1310±50,1490±10、1550±10 1610±10、1625±25、1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 挿入損失 | dB | 伝達:≤ 0.6 | ||
| 反射:≤ 0.4 | ||||
| 通信チャネルの分離 | dB | ≥ 30 | ||
| 反射チャネルの分離 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 波長の熱安定性 | nm/℃ | ≤ 0.003 | ||
| 挿入損失の熱安定性 | dB/℃ | ≤ 0.005 | ||
| リターン・ロス | dB | ≥ 45 | ||
| 光学力 | MW | ≤ 500 | ||
| 実用温度 | ℃ | -10 | +70 | ||
| 保管温度 | ℃ | -40 | +85 | ||
| 相対湿度 | % | 5 | 95 | ||
| 次元 | mm | Φ5.5×35 | 90×20×10 | |
| 注:1.カスタム化は利用できる。 2.コネクターなしで指定し、コネクターごとの付加的な0.2dB損失を加える。 |
||||
伝達1310nmは1490/1550nmフィルター ベースのWDMの多重交換装置を反映する
発注情報:
| B | C | D | E | |
| 波長 | 管のタイプ | 繊維の長さ （コネクターを含みなさい） |
コネクター | 次元 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X=他 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
