| ブランド名: | GEZHI or OEM |
| モデル番号: | CWDM8A47LLP |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| 納期: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタンユニオン |

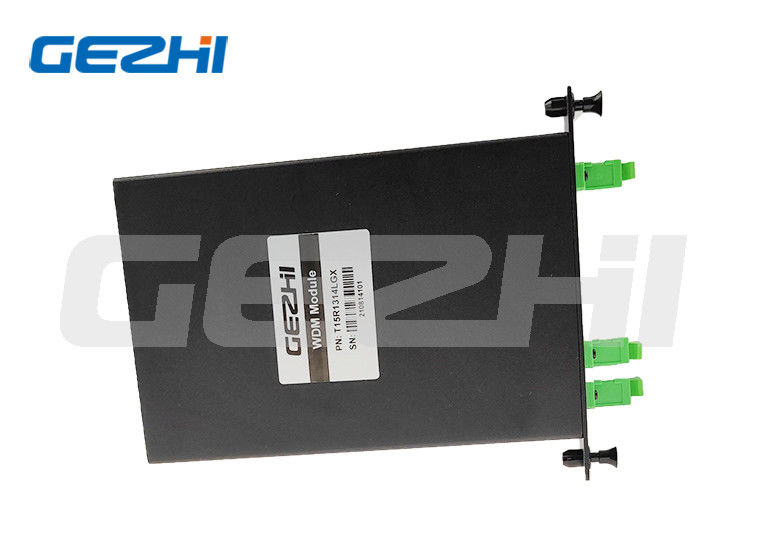

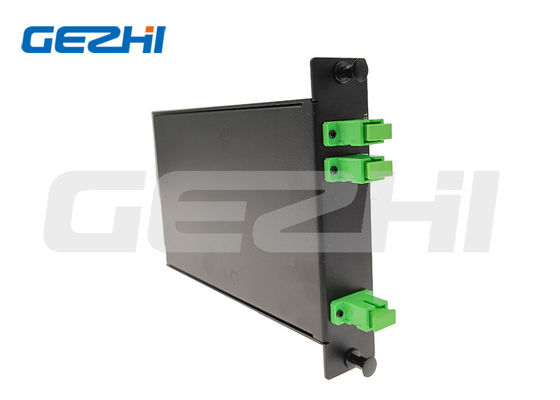

フィルター Wdm CATV Fwdm 光モジュール1310nm 1490nm 1550nm
カスタマイズされた波長フィルターWDMが利用可能です。
* 1310/1490/1550nm FWDM - PON、FTTX、テスト機器用
| パラメータ | ユニット | I-FWDMデバイス | ||
| 動作波長 T：透過波長 R：反射波長 1310±50、1490±10、1550±10 1610±10、1625±25、1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 挿入損失 | dB | 透過率: ≤ 0.6 | ||
| 反射: ≤ 0.4 | ||||
| 伝送チャネルの絶縁 | dB | 30以上 | ||
| 反射チャネルの分離 | dB | 17以上 | ||
| PDL | dB | ≤ 0.1 | ||
| 波長の熱安定性 | nm/℃ | ≤ 0.003 | ||
| 挿入損失の熱安定性 | dB/℃ | ≤ 0.005 | ||
| リターンロス | dB | ≥ 45 | ||
| 光パワー | mW | ≤ 500 | ||
| 動作温度 | ℃ | -10～+70 | ||
| 保管温度 | ℃ | -40～+85 | ||
| 相対湿度 | % | 5～95 | ||
| 寸法 | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| あ | B | C | D | E |
| 波長 | チューブタイプ | 繊維長 (コネクタ含む) |
コネクタ | 寸法 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=その他 |
25=250um 90=900um 20:2000um 30=3000um X=その他 |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X=その他 |
00=なし FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=その他 |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=その他 |
Q1:サンプルを注文できますか? MOQは何ですか?
|
