| ブランド名: | GEZHI or OEM |

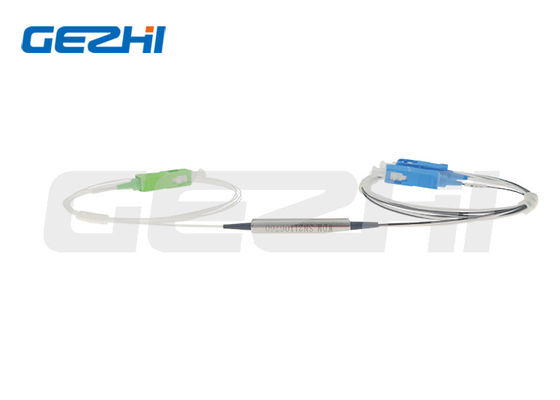

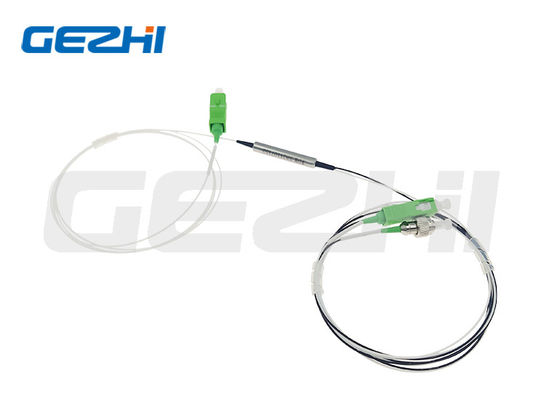

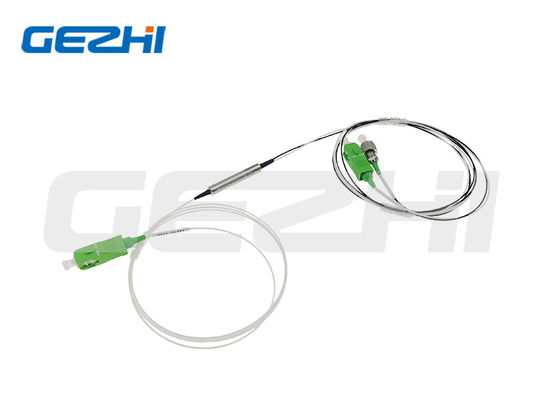

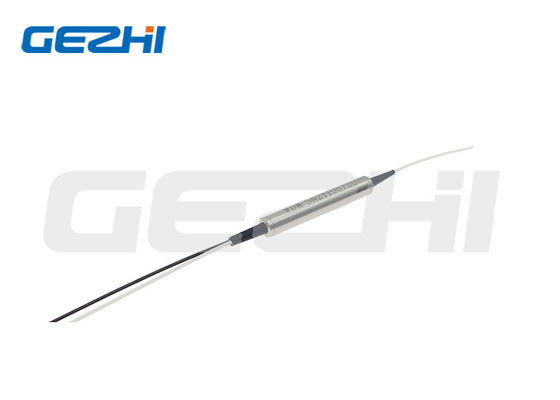

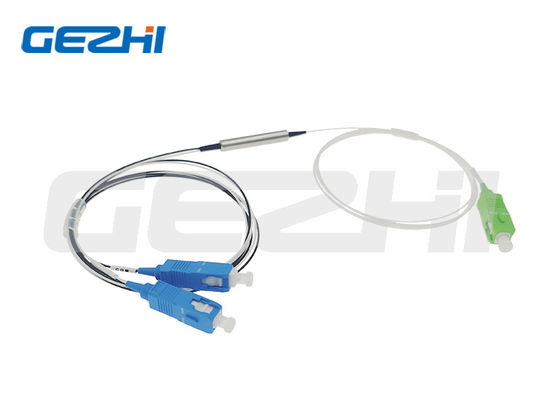

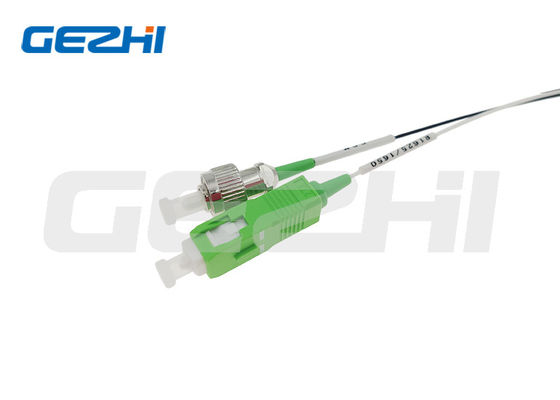

| モデル番号: | 3つの港の繊維光学FWDM |
| Moq: | 1PC |
| 価格: | US$15-U$33 |
| 支払条件: | T/T、ウェスタンユニオン |
| パラメータ | 条件 | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|---|
| 動作温度 | 0 | 30 | 70 | °C | |
| 相対的な操作湿度 | 凝縮しない | 5 | 95 | % | |
| 貯蔵温度 | 凝縮しない | -40歳 | 85 | °C | |
| パワーハンドリング | 50 | MW | |||
| COMポート波長範囲 | 1260 | 1560 | nm | ||
| トランスポート波長 | CATV | 1540 | 1550 | 1560 | nm |
| REFLポート波長 1 | DATA 上流 | 1260 | 1310 | 1360 | nm |
| REFLポート波長 2 | DATA 下流 | 1480 | 1490 | 1500 | nm |
| 挿入損失 (光学コネクタを除く) | COM から TRANS | 0.3 | 0.5 | dB | |
| COM から REFL | 0.25 | 0.4 | dB | ||
| 隔離 COM から TRANS@1490nm±10nm | CATVポートへの1490nm | 15 | |||
| 隔離 COM から REFL@1550nm±10nm | DATAポートへの1550nm | 15 | |||
| 規制について | CATVポートへの1310nm | 47 | |||
| リターン損失 (すべてのポート) | 45 | ||||
| 挿入損失 熱感度 | 0.005 | dB/°C | |||
| 極化による損失 | 0.1 | dB | |||
| 折りたたみ損 | @1550nm@10mm半径,1回転 | 0.5 | dB | ||
| 繊維の種類 | コーニング® SMF-28 Ultra; 900um ローズチューブ | ||||
| 繊維の長さ | COM について | 51cm | |||
| トランス | 100cm | ||||
| REFL | 100cm | ||||
| コネクタタイプ | COM について | SC/APC | |||
| トランス | コネクタなし | ||||
| REFL | コネクタなし | ||||
| WDM パッケージチューブ長さ | 38 | 39 | mm | ||
| WDM パッケージチューブ直径 | 5.5 | 6 | mm | ||
| WDMチューブの電気隔離 | 金属管は,その全長に収縮包装のカバー管によって電気的に隔離されなければならない. | ||||
| 波長 | 構成 | パッケージスペック | 繊維の種類 | 繊維の直径 | 繊維の長さ | コネクタ |
|---|---|---|---|---|---|---|
| XGS-PON S=指定する | 1=1ユニット コンボ 2=2ユニット コンボ 3=3ユニット コンボ 4=4ユニット コンボ S=指定する |
S1=鋼管 φ5.5x35mm A9=ABSボックス 90x20x10mm A1=ABSボックス 100x80x10mm A2=ABSボックス 120x80x18mm A3=ABSボックス 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2スロットラックに挿入 L4=LGX 4スロットラックに挿入 R1=19" 1 Uラック R2=2スロット 19′′1Uラック R4=4スロット 19′′1Uラック X=カスタマイズ |
9=9/125 S=指定する |
25=250um 90=900um 20=2.0mm 30=3.0mm S=指定する |
05=0.5m 10=1.0m 15=1.5m S=指定する |
00=ない LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定する |
|
|
