| Brand Name: | GEZHI or OEM |
| モデル番号: | 3つの港の繊維光学FWDM |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

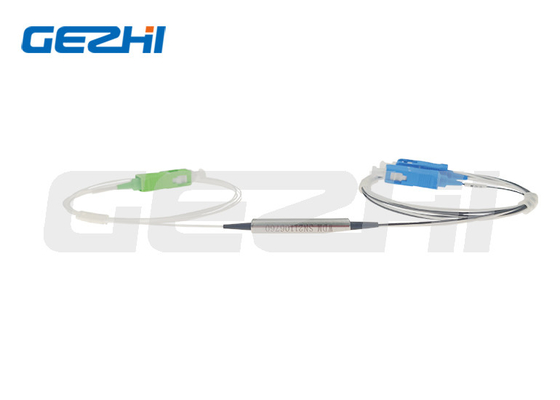

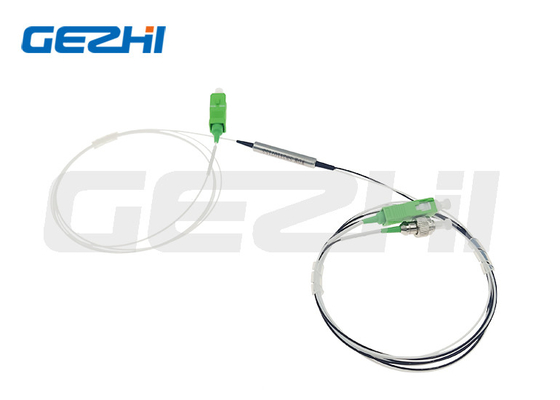

FTTX 3ポート 光ファイバー FWDM 1310nm 1490nm 1550nm オプティカルフィルター
製品説明
マイクロ光学WDMは薄膜ココティング技術と非流体金属結合マイクロ光学パッキングの独占設計を使用します.それは低挿入損失,高いチャネル隔離を提供します.低温感度とエクソキシフリー光路.
特徴
1波長範囲が広い
2. 低挿入損失
3超フラット・ワイド・パスバンド
4. 高通路隔離
5高い安定性と信頼性
6. エポキシフリー オプティカル・パス
適用する
1試験器具
2.FTTH トライプレイシステム
3.CATVリンク
4.WDMシステム
5.PONネットワーク
仕様
| パラメーター | ミニ | 典型的な | マックス | ユニット | |
| 動作温度 | 0 | 30 | 70 | °C | |
| 相対的な操作湿度 | 凝縮しない | 5 | 95 | % | |
| 貯蔵温度 | 凝縮しない | -40歳 | 85 | °C | |
| 権力渡し | 50 | MW | |||
| COMポート波長範囲 | 1260 | 1560 | nm | ||
| トランスポート波長 | CATV | 1540 | 1550 | 1560 | nm |
| REFLポート波長 1 | DATA 上流 | 1260 | 1310 | 1360 | nm |
| REFLポート波長 2 | DATA 下流 | 1480 | 1490 | 1500 | nm |
| 挿入損失 (光学コネクタを除く) | COM から TRANS | 0.3 | 0.5 | dB | |
| COM から REFL | 0.25 | 0.4 | dB | ||
| 隔離 COM から TRANS@1490nm±10nm | CATVポートへの1490nm | 15 | |||
| 隔離 COM から REFL@1550nm±10nm | DATAポートへの1550nm | 15 | |||
| ディレクティビティ | CATVポートへの1310nm | 47 | |||
| リターン損失 (すべてのポート) | 45 | ||||
| 挿入損失熱感度 | 0.005 | dB/°C | |||
| 偏振依存損失 | 0.1 | dB | |||
| 屈曲損失 | @1550nm@10mm半径,1回転 | 0.5 | dB | ||
| 繊維の種類 | コーニング@SMF-28 Ultra;900um ローズチューブ | ||||
| 繊維の長さ,メトラルハウジングの端からコネクタの繊維先まで測定 | COM について | 51 | cm | ||
| トランス | 100 | cm | |||
| REFL | 100 | ||||

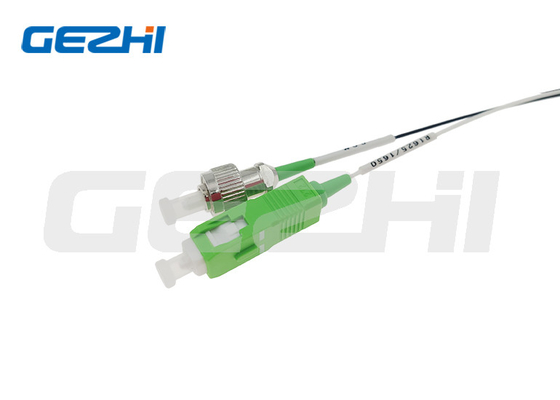

| コネクタタイプ | COM について | SC/APC | |||
| トランス | コネクタなし | ||||
| REFL | コネクタなし | ||||
| WDMパッケージングチューブの長さ | 38 | 39 | mm | ||
| WDMパッケージングチューブ直径 | 5.5 | 6 | mm | ||
| WDMチューブの電気隔離 | 金属管は,その全長に収縮包装のカバー管によって電気的に隔離されなければならない. | ||||
注文情報
|
商品のパッケージ
|
|
