| ブランド名: | GEZHI or OEM |
| モデル番号: | MEMS-M-1x32- |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

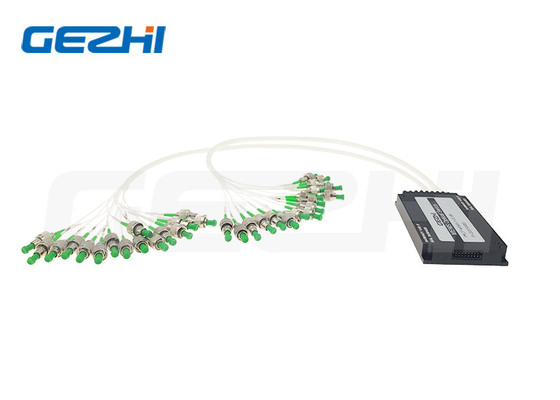

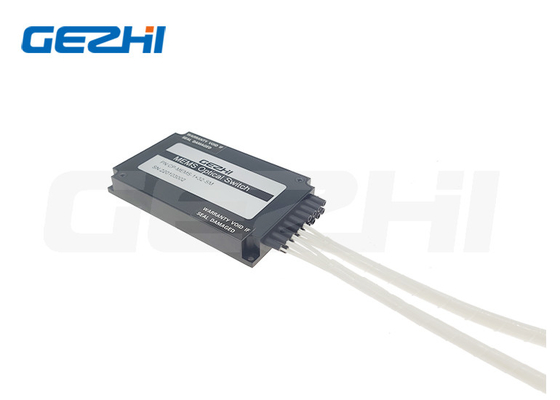

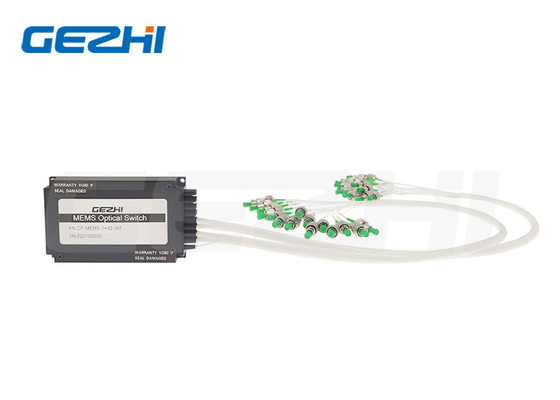

1x32 Memsのオプティカル スイッチのプロダクト概観
光学ネットワークのための高い信頼性Stability1x32繊維のMemsのオプティカル スイッチ モジュール
1x32 MEMSのオプティカル スイッチ モジュール
1X32 MEMSのswtchは1240nmからの1640nmに両方の電気通信の波長の窓に働く非常に速いopto機械スイッチである。信頼性が高い転換のメカニズムは1ms転換の時間および1.5だけdBの挿入損失の下のmicromechanicalミラーそして特徴に基づいている。ミニチュア パッケージは険しいenvironmenisに抗し、プリント基板の直接土台のためにうってつけである。
1x32 Memsのオプティカル スイッチの特徴
特徴:
低い混線
低い挿入損失
安定性が高く、高い信頼性
広い波長範囲
適用:
ネットワークの試験制度
光学ネットワーク
保護/復帰
Singnalの光学旅程
送信機および受信機の保護
1x32 Memsのオプティカル スイッチの指定
| 変数 | 単位 | MFSW-1×N （N≤16） | |
| 作動の波長 | nm | SMのための1260~1650、MMのための850/1310 | |
| 挿入損失 | dB | N≤8 | ≤1.0 |
| 8 |
≤1.2 | ||
| 16 |
≤1.5 | ||
| 32 |
≤1.7 | ||
| 64 |
≤2.2 | ||
| 144 |
≤2.4 | ||
| WDL | dB | ≤ 0.3 | |
| TDL | dB | ≤ 0.3 | |
| PDL | dB | ≤ 0.15 | |
| リターン・ロス | dB | SMの≥ 45、≥ MMの30 | |
| 混線 | dB | SMの≥ 45、≥ MMの30 | |
| 反復性 | dB | ≤ ±0.02 | |
| 転換の時間 | 氏 | ≤ 8 | |
| 耐久性 | 時 | ≥ 100億 | |
| 転換モード | 非掛け金を降ろすこと | ||
| 電源 | V | DC 5Vの± 10% | |
| 動作電流 | mA | N≤16 | ≤50 |
| 16 |
≤250 | ||
| 64 |
≤350 | ||
| 144 |
≤500 | ||
| 光学力 | MW | ≤ 500 | |
| 実用温度 | °C | -20 | +85 | |
| 保管温度 | °C | -40 | +85 | |
| 作動の湿気 | % | 5 | 95 | |
| パッケージ次元 | mm | P1:31x24x11 | N≤64の裸繊維 |
| P2:60x24x11 | N≤16の0.9mmの緩い管 | ||
| P3:90x55x12 | 16 |
||
| P4:100x100x12 | 64 |
||
| P5:110x141x12 | 144 |
||
1x32 Memsのオプティカル スイッチのOdering情報
| タイプ | チャネル | 波長 | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Customized |
FAQ
Q1:私はサンプル順序があってもいいか。1x32 Memsのオプティカル スイッチのあなたのMOQは何であるか。
|
|
