| Brand Name: | GEZHI or OEM |
| モデル番号: | MEMS-M-1x16- |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
1x16 1x32 Mems 光スイッチの製品概要
光ネットワーク Singmode マルチモード 1x16 1x32 Mems 光スイッチ

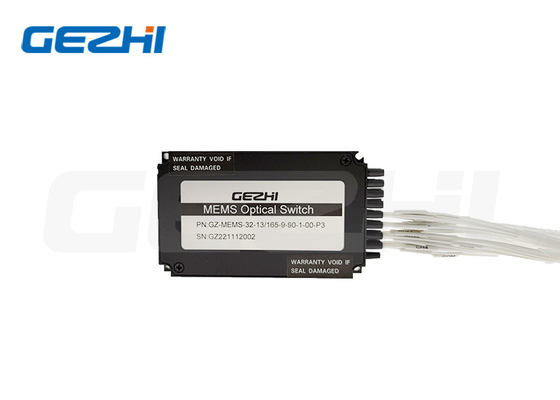

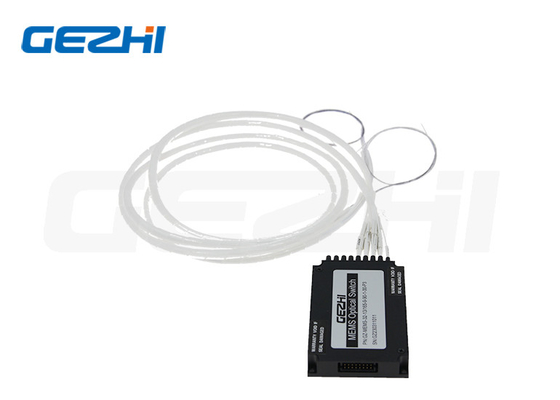

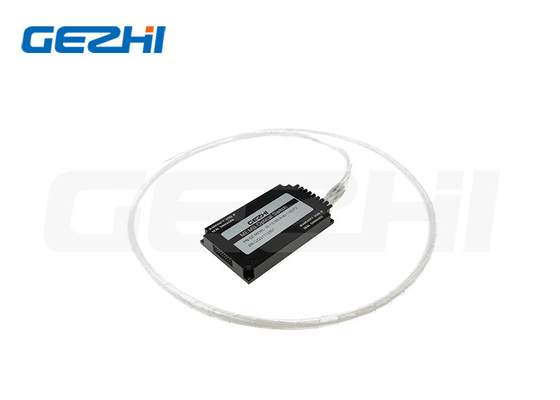

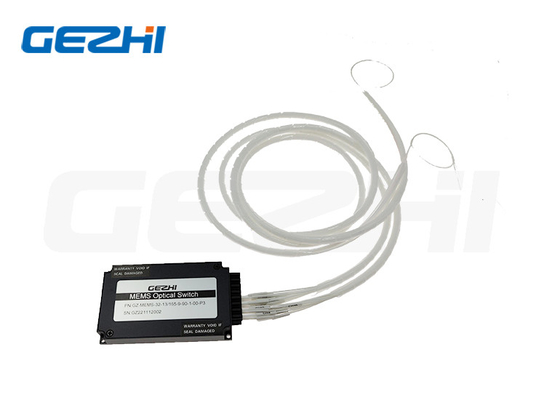

1x16 1x32 MEMS 光スイッチ モジュール
1x16 1x32 MEMS 光スイッチは、微小電気機械システム技術に基づいています。MEMSチップのミラーを回転させることで、1本の入力ファイバとN本の出力ファイバのチャネル選択が可能です。スイッチは双方向です。光スイッチは、コンパクトなパッケージで信頼性が高く、耐久性があり、長寿命の動作を実現します。
1x16 1x32 Mems 光スイッチの特長
特徴：
広い波長範囲
ラッチングと非ラッチング
低クロストーク
高い安定性、高い信頼性
低い挿入損失
光路上でエポキシフリー
アプリケーション:
光信号ルーティング
ネットワークテストシステム
光ネットワーク
送信機と受信機の保護
保護・修復
1x16 1x32 Mems 光スイッチの仕様
| パラメーター | ユニット | Mems光スイッチ | |
| 動作波長 | nm | SMでは1260～1650、MMでは850/1310 | |
| 挿入損失 | dB | N≦8 | ≤1.0 |
| 8<N≦16 | ≤1.2 | ||
| 16<N≦32 | ≤1.5 | ||
| 32<N≦64 | ≤1.7 | ||
| 64<N≦144 | ≤2.2 | ||
| 144<N≦256 | ≤2.4 | ||
| WDL | dB | ≤ 0.3 | |
| TDL | dB | ≤ 0.3 | |
| PDL | dB | ≤ 0.15 | |
| リターンロス | dB | SM≧45、MM≧30 | |
| クロストーク | dB | SM≧45、MM≧30 | |
| 再現性 | dB | ≤ ±0.02 | |
| 切り替え時間 | MS | ≤ 8 | |
| 耐久性 | 回 | 100億以上 | |
| モードの切り替え | ノンラッチング | ||
| 電源 | V | DC5V±10% | |
| 動作電流 | ミリアンペア | N≤16 | ≤50 |
| 16<N≦64 | ≤250 | ||
| 64<N≦144 | ≤350 | ||
| 144<N≦256≦500 | ≤500 | ||
| 光パワー | mW | ≤ 500 | |
| 動作温度 | ℃ | -20～+85 | |
| 保管温度 | ℃ | -40～+85 | |
| 動作湿度 | % | 5～95 | |
| パッケージ寸法 | んん | P1: 31x24x11 | N≤64、裸ファイバ |
| P2: 60x24x11 | N≤16、0.9mmルーズチューブ | ||
| P3: 90x55x12 | 16<N≦64、0.9mmルーズチューブ | ||
| P4: 100x100x12 | 64<N≦144、0.9mmルーズチューブ | ||
| P5: 110x141x12 | 144<N≦256、0.9mmルーズチューブ | ||
1x16 1x32 Mems 光スイッチの注文情報
| タイプ | チャネル | 波長 | ファイバーの種類 | 繊維径 | 繊維長 | コネクタ |
|
GZ-MEMS 光スイッチ |
01=1×1 02=1×2 …… 16=1x16 …… |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62.5/125 9=9/125 X=その他 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=その他 |
1=1m 2=1.5m X=その他 |
00=なし LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=カスタマイズされた |
よくある質問
Q1:サンプルを注文できますか?1x16 1x32 Mems 光スイッチ モジュールの MOQ はいくらですか?
|
|
