| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-1x3-RWM |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
1x3 ラマン WDM モジュールの製品概要

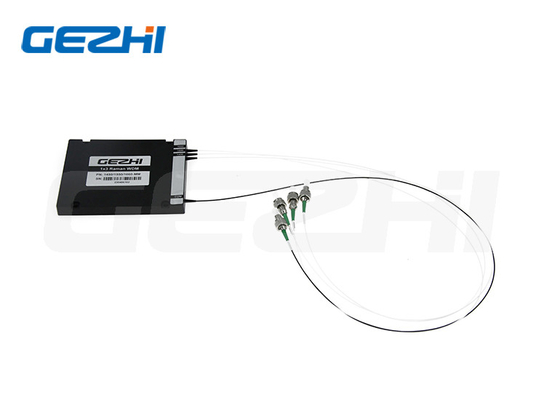

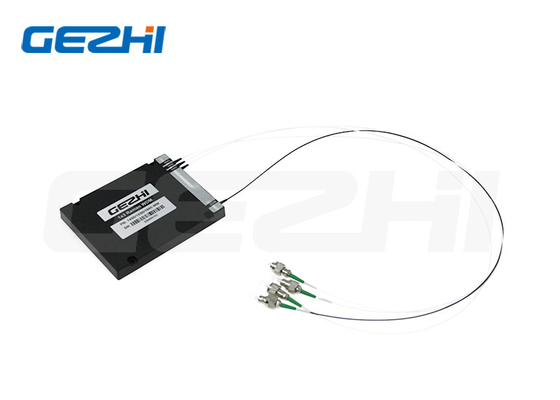

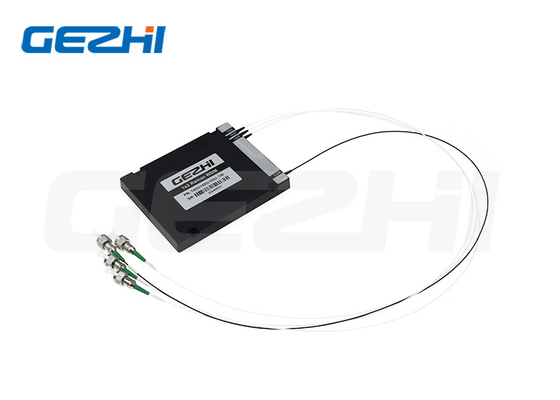

1450/1550/1660nm 1x3 ラマン WDM モジュール (ABS ボックス付き)
ラマンWDMモジュール
ラマン波長分割多重化 (ラマン WDM) モジュールは、薄膜フィルター技術を使用して製造されており、1450nm、1550nm、および 1660nm (または 1650nm) の異なる信号波長を分離および結合するために使用されます。低い挿入損失と高いアイソレーション特性を備えたラマンフィルターWDM。ラマン DTS システムやその他のファイバーのテストまたは測定システムで広く使用されています。
の特徴と用途1x3 ラマン WDM モジュール
特徴：
Telcordia GR1221、RoHS準拠
光路エポキシフリーで優れた熱安定性
低い挿入損失と高いアイソレーション
広くて平坦な通過帯域
アプリケーション:
FTTXオンラインテスト
WDMシステム
エンタープライズネットワーク
仕様 1x3 ラマン WDM モジュール
| パラメータ | ユニット | 価値 | |||
| 動作波長 | nm | 1450/1550/1660 | |||
| 中心波長 | nm | 1450 | 1550 | 1650 | |
| 帯域幅 | nm | 1260-1500 | 1535～1565年 | 1600～1670年 | |
| 挿入損失 | dB | ≤1.4 | |||
| アイソレーション（隣接チャンネル） | dB | 60以上 | ≥45 | 60以上 | |
| PDL | dB | ≤0.2 | |||
| PMD | ps | ≤0.2 | |||
| 指向性 | シングルモード | dB | 50以上 | ||
| マルチモード | dB | ≥35 | |||
| リターンロス | シングルモード | dB | ≥45 | ||
| マルチモード | dB | ≥35 | |||
| 光パワー | mW | ≤500 | |||
| 動作温度範囲 | ℃ | -10～70 | |||
| 動作温度範囲 | ℃ | -40 ～ +85 | |||
| パッケージ (長さ x 幅 x 高さ) | んん | 100×80×10 | |||
テスト環境
|
|
|
| タイプ | パッケージ仕様 | ファイバーの種類 |
ファイバ 直径 |
ファイバ 長さ |
コネクタ |
| RWM =Roman WDM モジュール | A1 =ABS ボックス 100x80x10mm A2 =ABS ボックス 120x80x18mm X=その他 |
S9 =9/125 M5 =50/125 M6 =62.5/125 |
25 = 250um 90 =900um 20 =2.0mm 30 =3.0mm X=その他 |
05 =0.5m 10 =1.0m 15 =1.5m X=その他 |
00 =なし LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=その他 |
|
|
