| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-MxN-MOS100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
MxNマトリックス光スイッチの製品概要

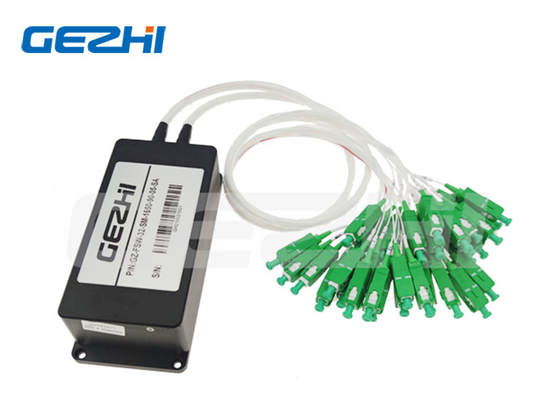

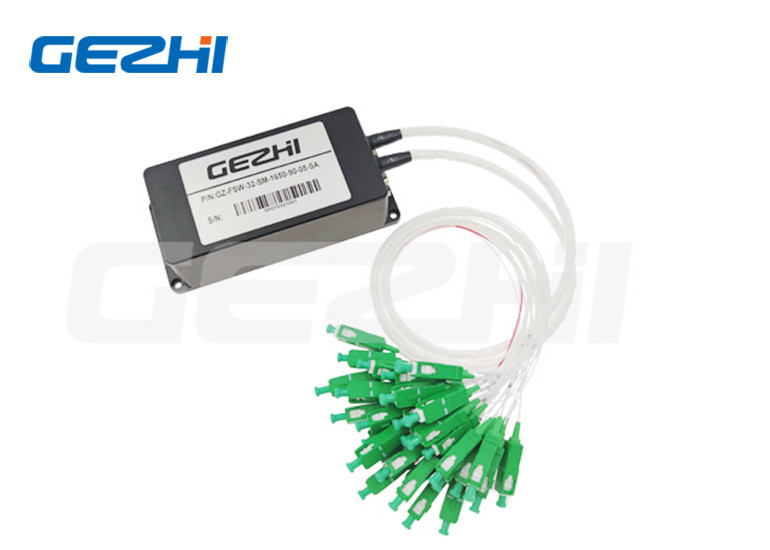

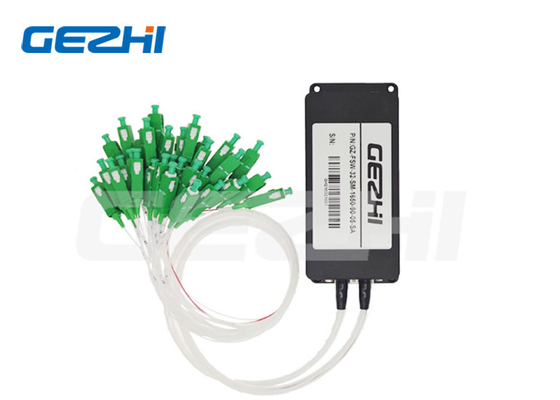

2x16 3x16 4x4 4x16 8x8 システム監視用マトリクス光スイッチ
マトリクス光スイッチ
Matrix MXN 光ファイバー スイッチは、完全にノンブロッキング、全光のクロスコネクト構成で、M 入力ファイバーと N 出力ファイバー間の同時接続を可能にします。GEZHI MxN 光マトリックス スイッチは、光ネットワークに冗長性を追加したり、テストおよび測定アプリケーションでのリソース共有に役立ちます。このマトリックス ファイバー光スイッチは、最大 128x128 までの任意の MxN サイズで利用可能です。
このマトリックス光ファイバースイッチは、GEZHI Photonics Co.,Ltd.によって開発されました。高速、高性能光ファイバ スイッチを備えたマトリクス ファイバ光スイッチにより、任意の数 M の入力ファイバを、完全にノンブロッキングな方法で任意の数の N 出力ファイバに接続できます。2x16 、 3x16 、 4x4 、 4x16 、 8x8 、 16x16 、 18x18 、 32x32 、最大 128x128 チャンネルのマトリックスファイバー光スイッチの任意のサイズの MxN カスタマイズされたチャンネルを備えています。
MxN マトリックス光スイッチの特長と用途
|
特徴
|
アプリケーション
|
MxNマトリックス光スイッチの仕様
| パラメータ | ユニット | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| 波長範囲 | nm | 1260~1650 | |||||||||
| 試験波長 | nm | 1310/1550 | |||||||||
| 挿入損失 | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| リターンロス | dB | SM≧50 | |||||||||
| クロストーク | dB | ≤-70 | |||||||||
| PDL | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0.25 | |||||||||
| TDL | dB | ≤0.25 | |||||||||
| 再現性 | dB | ≤0.02 | |||||||||
| 一生 | 回 | >107 | |||||||||
| 切り替え時間 | MS | ≤8 (隣接チャンネル) | |||||||||
| 光パワー | mW | ≤500 | |||||||||
| 制御モード | / | TTLまたはカスタマイズされた | |||||||||
| 動作温度 | ℃ | -10～+55 | |||||||||
| 保管温度 | ℃ | -40～+85 | |||||||||
| モジュールタイプ 外形寸法 | んん |
135倍 64x32 |
220倍 204x48 |
220倍 204x48 |
220倍 204x48 |
220倍 204x78 |
220倍 204x78 |
300×300×120 |
173倍 71x20 |
300倍 300x80 |
300×300×120 |
2x32 マトリックス光スイッチの図
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維長 | コネクタ |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32×32 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
M=モジュール S=指定する |
M5=50/125 M6=62.5/125 09=9/125 S=指定する |
05=0.5メートル 10=1.0メートル |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-MxN-MOS100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| パッケージの詳細: | 紙箱 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
MxNマトリックス光スイッチの製品概要
2x16 3x16 4x4 4x16 8x8 システム監視用マトリクス光スイッチ
マトリクス光スイッチ
Matrix MXN 光ファイバー スイッチは、完全にノンブロッキング、全光のクロスコネクト構成で、M 入力ファイバーと N 出力ファイバー間の同時接続を可能にします。GEZHI MxN 光マトリックス スイッチは、光ネットワークに冗長性を追加したり、テストおよび測定アプリケーションでのリソース共有に役立ちます。このマトリックス ファイバー光スイッチは、最大 128x128 までの任意の MxN サイズで利用可能です。
このマトリックス光ファイバースイッチは、GEZHI Photonics Co.,Ltd.によって開発されました。高速、高性能光ファイバ スイッチを備えたマトリクス ファイバ光スイッチにより、任意の数 M の入力ファイバを、完全にノンブロッキングな方法で任意の数の N 出力ファイバに接続できます。2x16 、 3x16 、 4x4 、 4x16 、 8x8 、 16x16 、 18x18 、 32x32 、最大 128x128 チャンネルのマトリックスファイバー光スイッチの任意のサイズの MxN カスタマイズされたチャンネルを備えています。
MxN マトリックス光スイッチの特長と用途
|
特徴
|
アプリケーション
|
MxNマトリックス光スイッチの仕様
| パラメータ | ユニット | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| 波長範囲 | nm | 1260~1650 | |||||||||
| 試験波長 | nm | 1310/1550 | |||||||||
| 挿入損失 | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| リターンロス | dB | SM≧50 | |||||||||
| クロストーク | dB | ≤-70 | |||||||||
| PDL | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0.25 | |||||||||
| TDL | dB | ≤0.25 | |||||||||
| 再現性 | dB | ≤0.02 | |||||||||
| 一生 | 回 | >107 | |||||||||
| 切り替え時間 | MS | ≤8 (隣接チャンネル) | |||||||||
| 光パワー | mW | ≤500 | |||||||||
| 制御モード | / | TTLまたはカスタマイズされた | |||||||||
| 動作温度 | ℃ | -10～+55 | |||||||||
| 保管温度 | ℃ | -40～+85 | |||||||||
| モジュールタイプ 外形寸法 | んん |
135倍 64x32 |
220倍 204x48 |
220倍 204x48 |
220倍 204x48 |
220倍 204x78 |
220倍 204x78 |
300×300×120 |
173倍 71x20 |
300倍 300x80 |
300×300×120 |
2x32 マトリックス光スイッチの図
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維長 | コネクタ |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32×32 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
M=モジュール S=指定する |
M5=50/125 M6=62.5/125 09=9/125 S=指定する |
05=0.5メートル 10=1.0メートル |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
