| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-OADM100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
製品概要

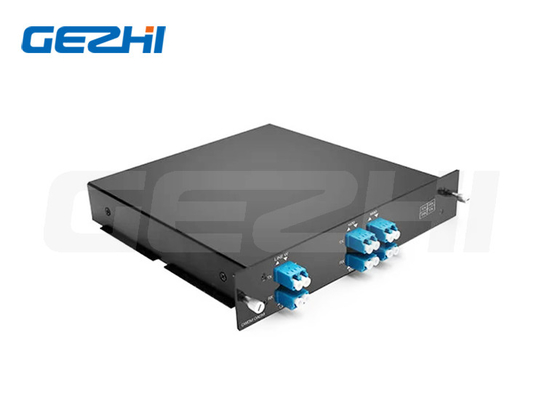

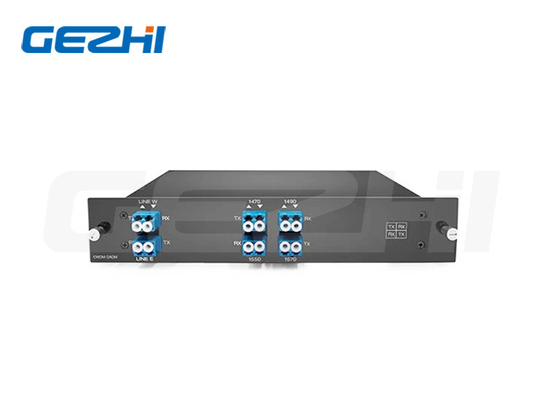

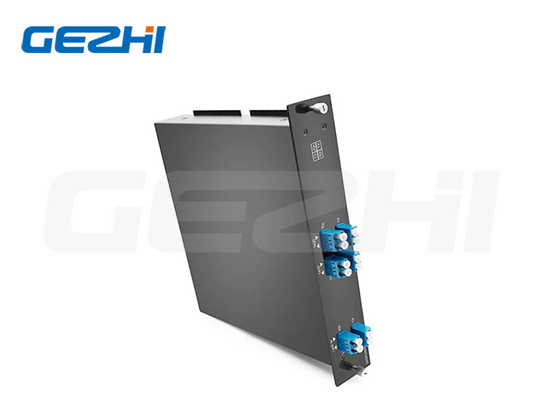

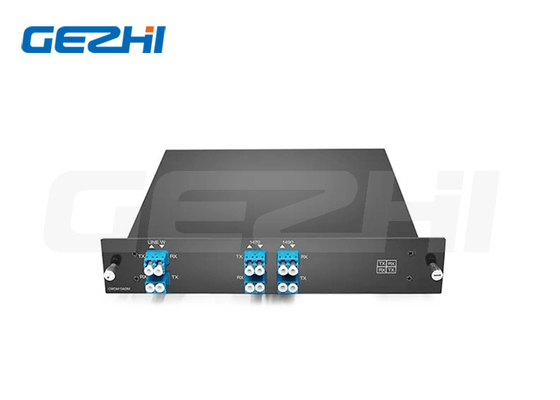

パシブ CWDM ダブルファイバー 4チャネル OADM マルチプレクサー
CWDM OADM
CWDM オプティカル・アド・ドロップ・マルチプレクサー (CWDM Optical Add/Drop Multiplexer,OADM) は,WDMネットワークで1つまたは2つのファイバーに1つまたは複数のCWDMチャネルを追加および削除するために使用される受動光学装置である.残りの波長が 必要な目的地に 通過するのを許します.CWDM OADMモジュールは,最大4つの波長をサポートする単面 (東または西) および双面 (東および西) の構成で利用できます.
特徴と応用
特徴
低挿入損失
4つのチャンネル 西と東の双面
シングルファイバーネットワーク
両方向の追加&ドロップ機能
業界標準のLCコネクタ
エポキシフリー光学経路を持つ薄膜光学に基づいている
Telcordia GR1221,GR1209,RoHS,ISO に完全に適合している
申請
チャンネルを追加/落とす
CATV 光ファイバーリンク
粗いWDMシステム
メトロネットワーク
仕様
| パラメータ | ユニット | 仕様 | |
| 波長範囲 | nm | 1260 ~ 1620 | |
| 中央波長 | nm | 顧客指定 | |
| チャンネル間隔 | nm | 20 | |
| パスバンド | nm | CW±65 | |
| 挿入損失 | COM==>ドロップ | dB | ≤15 |
| ADD==>EXP | |||
| 隣接 する 孤立 | dB | ≥30 | |
| 隣接 し ない 孤立 | dB | ≥45 | |
| PDL | dB | ≤0.1 | |
| 規制について | dB | ≥50 | |
| 返済損失 | dB | ≥45 | |
| PMD | ps | ≤0.1 | |
| パワーハンドリング (CW) | mW | ≤300 | |
| 動作温度 | °C | -10から+70 | |
| 貯蔵温度 | °C | -40から+85 | |
| 繊維の種類 | Gさん657.A1またはG.652D | ||
| 繊維の直径 | 30.0mm または 2.0mm,0.9mm 緩いチューブ | ||
| コネクタタイプ | LC/UPCまたはその他 | ||
| 繊維の長さ | m | 1 または他の | |
| 選択可能なモニターポート | % | 1 | |
| パッケージの寸法 | mm |
ABSカセット:100*80*10.5;140*115*18 ABSミニボックス:90×20×10 鋼管:Φ5.5*38; |
|
|
|
