| Brand Name: | GEZHI |
| モデル番号: | GZ-FWDM |
製品説明:

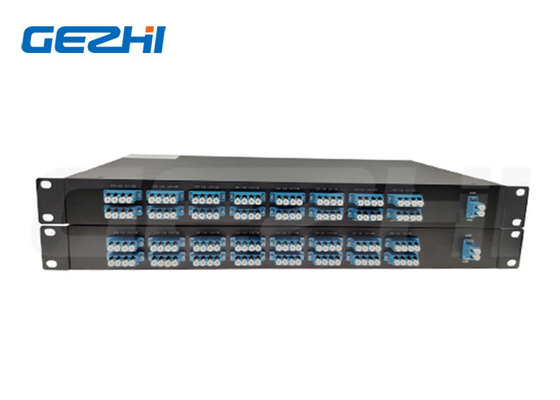

多チャンネル40CHフィルター DWDM Mux Demux マルチプレクサー 1RU 19インチラックマウント
LC/UPC オプティカルアダプターインターフェイス付きの40CH DWDM. スタンドアロン1RU 19インチラックパッケージMux + Demux内側. ITUチャンネル21-59.1x40フィルター DWDM Mux Demuxは,密集した波長分割多重化 (DWDM) と多重化 (demultiplexing) を可能にするコンパクトな1RUフレームの40チャネルスタンドアロン製品です.密度の高い信号対光ファイバー比率により,40CHフィルター DWDM mux demuxは,光ファイバー信号の長距離輸送に理想的です.複数の形式の信号を複製し,二重ファイバーで輸送する.
特徴
◆高通路 の 隔離
◆薄膜フィルターベース
◆偏差 の 低さ に 依存 し て いる 損失
◆マルチプレクサーとデマルチプレクサーを1フレームで
申請
◆密度の高いWDMシステム
◆アクセス/企業ネットワーク
◆CATV ファイバー オプティック リンク
◆地下鉄 ネットワーク
テクニカルパラメータ
| パラメータ | 仕様 | ユニット | コメント | ||
| ミニ | マックス | ||||
| 入力チャネル | 1 | ||||
| 出力チャネル | 48 | 32,40. 44.48チャンネル利用可能 | |||
| チャンネル間隔 | 100 | ゲルハーツ | |||
| 参照パスバンド | -12歳5 | 12.5 | ゲルハーツ | ||
| 波長精度 | -50 | 50 | pm | ITUグリッドとの関係 | |
| 1dB 帯域幅 |
0.2 (G) 0.4 (F) |
nm |
ガッシオンまたはフラットトップタイプ
|
||
| 3dB帯域幅 |
0.4 (G) 0.6 (F) |
nm | |||
| I.L | 4.5 | dB | ITUのパスバンドで最悪のケース | ||
| I.L. UNI | 1 | dB | |||
| リップル | 0.7 | dB | ITU 通過帯域の損失変化 | ||
| PDL | 0.5 | dB | ITU 通過帯域の最大値 | ||
| 隣接するクロスストック | 25 | dB | ITUのパスバンドで最悪のケース | ||
| 隣接していない横断音声 | 30 | dB | ITUのパスバンドで最悪のケース | ||
| 総交差音声 | 22 | dB | 他のすべてのチャネルの累積的な交差音声 | ||
| 返済損失 | 40 | dB | |||
| 最大連続光電源 | 250 | mW | 最大入力光電源 | ||
| 染色分散 (CD) | -20歳 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
機械図
Mux/Demuxのパッケージサイズは 120mm X 70mm X 10mm です.
