| Brand Name: | GEZHI |
| モデル番号: | GZ-WM100x |
製品説明:

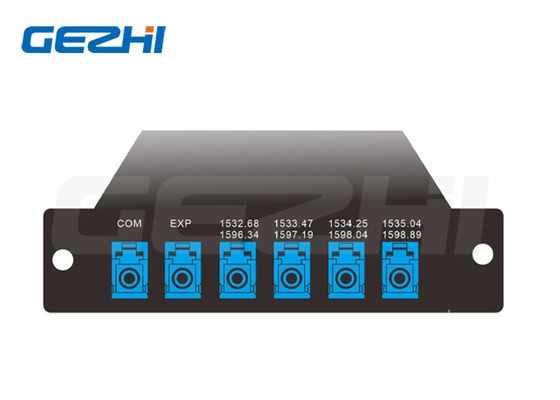

PON システム用の 4 または 8 ポート波長マルチプレクサー WM1 NG-PON2
NG-PON2 (TWDM-PONとしても知られる) は,受動光学ネットワーク (PON) の通信ネットワーク標準である. 40 Gbit/s のネットワーク総処理能力を有する.各加入者に利用可能な最大10Gbit/sの対称上流/下流速度に対応する.
GEZHI Photonicsは,NG-PON2要件に適合するWM1およびCEXモジュールを供給している.波長マルチプレクサー (WM1) は,次世代PON (NG-PON2) をサポートするために使用される受動デバイスである.C帯とL帯のDWDM双方向伝送を組み合わせて分離する.
特徴
◆ 挿入 損失 の 低さ
◆高チャンネル隔離
◆優れた環境保護
申請
◆WDM システム
◆PON システム
◆FTTH アクセス ネットワーク
テクニカルパラメータ
| パラメータ | ユニット | 価値 |
| 中央波長 | ポート1 | 1532.68 / 1596 だった34 |
| ポート2 | 1533.47 / 1597 だった18 | |
| ポート3 | 1534.25 / 1598 だった04 | |
| ポート4 | 1535.04 / 1598 だった.89 | |
| パスバンド | nm | ±012 |
| 挿入損失 | dB | ≤20 |
| リップル | dB | ≤0.4 |
| 孤立 | dB | 隣接チャンネル ≥30 |
| dB | 隣接しないチャネル ≥36 | |
| dB | アップグレードチャネル ≥11 | |
| 規制について | dB | ≥55 |
| 返済損失 | dB | ≥50 |
| 偏振依存損失 | dB | ≤0.3 |
| 偏振モード分散 | ps | ≤0.2 |
| 動作温度 | °C | -5~+75 |
| 貯蔵温度 | °C | -40~+85 |
注: パーソナライズされた仕様も用意されています.
上記の仕様には,コネクタの損失が含まれています.
波長マルチプレクサー WM1図
注文情報
| モデル | チャンネル | 構成 | パッケージの種類 | ケーブルタイプ | 繊維の長さ | コネクタ |
|
WM1 S=指定する |
04=4チャンネル 08=8チャンネル S=指定する |
M=ムックス D=デムックス A=ムックス+デムックス |
A0=ABSボックス 80x60x12mm A1=ABSボックス 100x80x10mm A2=ABSボックス 120x80x18mm A3=ABSボックス 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2スロットラックに挿入 L4=LGX 4スロットラックに挿入 R1=19" 1 Uラック R2=2スロット 19′′1Uラック R4=4スロット 19′′1Uラック S=指定する |
00=ない 09=900um 緩い管 |
00=ない 05=0.5m 10=1.0m |
00=ない LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定する |
よくある質問
|
|
