| Brand Name: | GEZHI or OEM |
| モデル番号: | 40G QSFP+ LR4 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

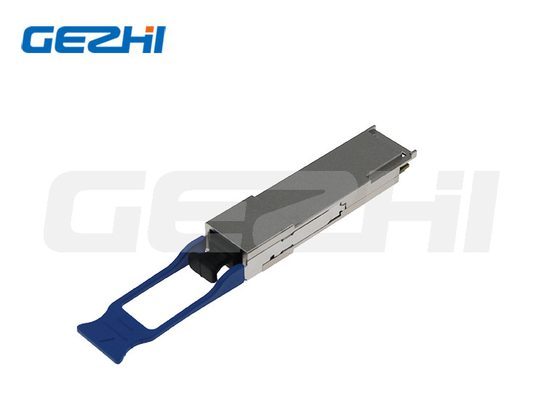

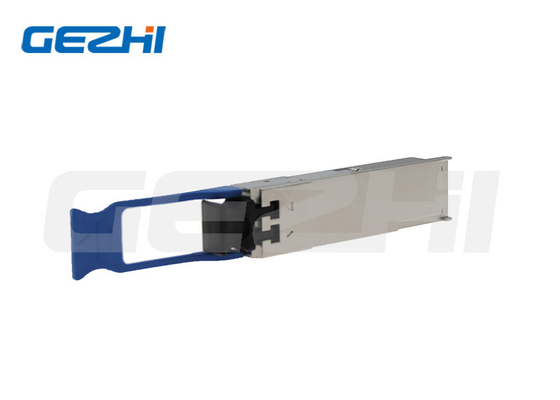

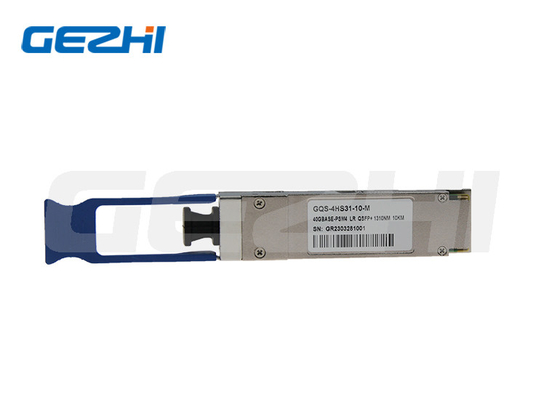

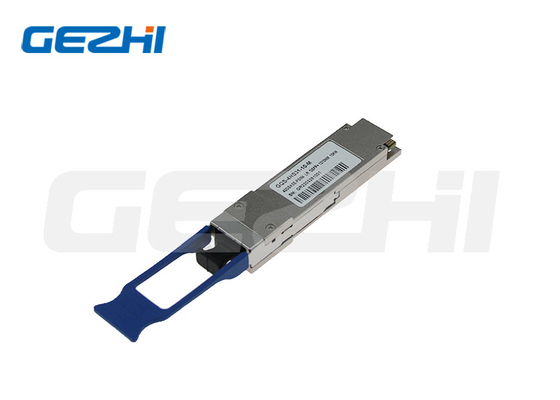

40G QSFP+ LR4 1310nm 10km SMFファイバートランシーバーモジュール
記述
この製品は,2m-10kmの光通信アプリケーション用に設計されたトランシーバーモジュールです.設計はIEEE P802.3ba規格の40GBASE-LR4に対応しています.このモジュールは,10Gb/sの電気データを4つの入力チャネル (ch) を4つのCWDM光信号に変換する.受信側では,モジュールは光学的に40Gb/s入力を4つのCWDMチャンネル信号にデマルチプレックスします.4チャネル出力電気データに変換します.
4つのCWDMチャネルの中央波長は,ITU-T G694で定義されたCWDM波長グリッドのメンバーとして1271,1291,1311および1331nmである.2光学インターフェースのためのデュプレックスLCコネクタと電気インターフェースのための148ピンコネクタが含まれています.このモジュールには単調光ファイバー (SMF) が適用されなければならない..
この製品は,形状要素,光学/電気接続,デジタル診断装置で設計されています.
特徴
4チャネルフルデュプレックストランシーバーモジュール
チャンネルあたり最大11.2Gbpsのデータリンク
最大連結長10km
4 CWDM レーン MUX/DEMUX 設計
内蔵デジタル診断機能
ホットプラグ可能なQSFP+形状因子
単一の3. 3V電源
動作温度: 0°Cから70°C
RoHS 6 に準拠 (鉛のない)
デジタル診断モニター (DDM)
電力消費量 < 2W
適用する
スイッチ,ルーター,HBA
4CH SDR,DDR,QDR
クライアント側40G通信接続
送信機の光学特性
| パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 | |||||||
| 波長割り当て | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| 送信機 | |||||||||||||
| 横モード抑制比 | SMSR | 30 | - | - | dB | ||||||||
| 総平均打ち上げ力 | PT | - | - | 8.3 | dBm | ||||||||
| 平均打ち上げ力,各レーン | -7 | - | 2.3 | dBm | |||||||||
| オプティカル・モジュレーション・アンプリデュート,各レーン | オマ | -4 | - | +3だ5 | dBm | ||||||||
| 任意の2つのレーン (OMA) の間の打ち上げ電力の差 | - | - | 6.5 | dB | |||||||||
| OMA での打ち上げ電力は,トランスミッターと分散の罰 (TDP) を引く,各レーン | - 4つ8 | - | dBm | ||||||||||
| TDP,各レーン | TDP | 2.3 | dB | ||||||||||
| 絶滅率 | 緊急事態 | 3.5 | - | - | dB | ||||||||
| 比較的強度の騒音 | R中 | - | - | -128 | dB/Hz | 12dBの反射 | |||||||
| 光学回帰損失容量 | - | - | 20 | dB | |||||||||
| トランスミッター反射 | RT | -12 | dB | ||||||||||
| 発信眼膜の定義 {X1,X2,X3,Y1,Y2,Y3} | {0}25,0.4,0.45,0.25,0.28,0.4 | ||||||||||||
| 平均打ち上げ電源 送信機オフ 各レーン | P消して | -30歳 | dBm | ||||||||||
| 受信機 | |||||||||||||
| 損害の限界値 | THd | 3.3 | dBm | 1 | |||||||||
| 受信器入力の平均電源,各レーン | -13歳7 | 2.3 | dBm | ||||||||||
| 受信機反射 | RR | - | - | -26歳 | dB | ||||||||
| 受信電源 (OMA),各レーン | - | - | 3.5 | dBm | |||||||||
| ストレスの受容器の感度,各レーン | - | - | -9番目9 | dBm | |||||||||
| 各レーンの受信機感度 | SR | - | - | -11歳5 | dBm | ||||||||
| 2つのレーン間の受信電力の差 (OMA) | 7.5 | dB | |||||||||||
| 電気 3 dB 上部カットフレクション,各レーン受信 | 12.3 | ゲルハーツ | |||||||||||
| ストレス受容器の感度試験条件2 | |||||||||||||
| 垂直眼閉の罰,各レーン | 1.6 | dB |
|
||||||||||
| ストレスの多い眼のジッター,各レーン | 0.3 | UI | |||||||||||
|
|
