| 返済損失: | ≥50dB | 波長: | 1310±30か1550±30または1585±30 |
|---|---|---|---|
| パッケージ次元: | 5.5xL50か5.5xL63 | 力の処理: | 500mW |
| Opteratingの温度: | -10~+75 | 典型的な分離: | ≥50dB |
| ≥50dB: | ≥40dB | ||
| ハイライト: | 低PDLマルチモードパッチケーブル,12 ファイバーマルチモードパッチケーブル |
||

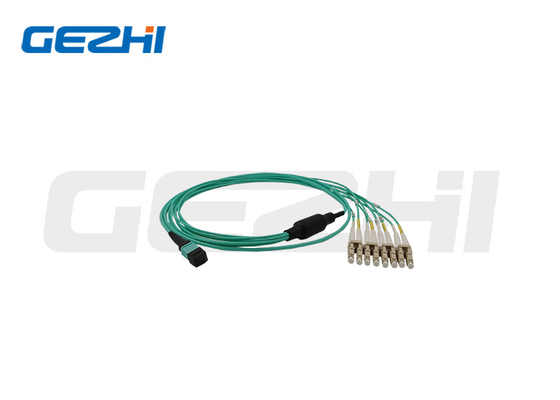

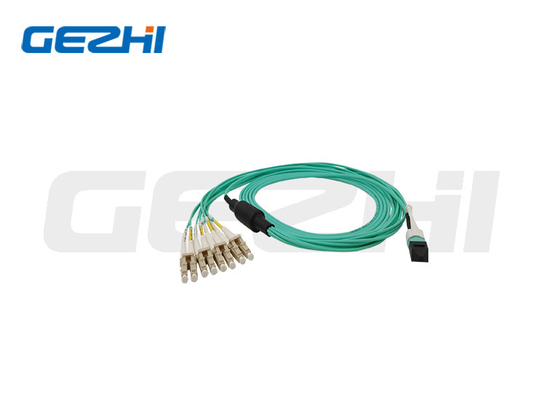

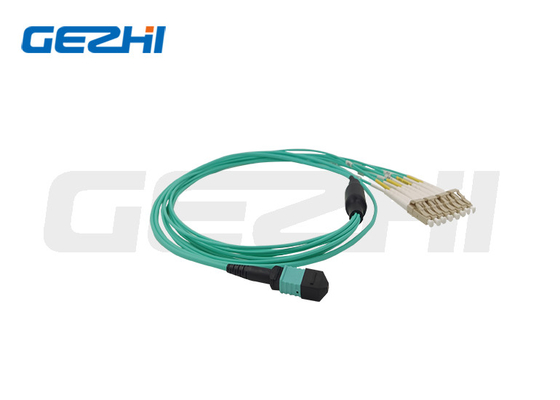

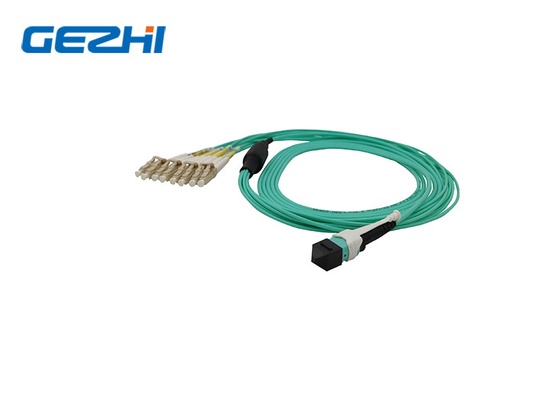

MPO OM3 パッチコード 光ファイバー パッチコード 12 ファイバー Mpo トランクケーブル
ファイバー・オプティック・ブレイクアウト・キットは,ファイバー・オプティック・ケーブルを直接切断するために使用される. 設計では,主要なファイバー・オプティック・ケーブルから暴露された後に裸の繊維を収容し保護する. The 2mm tubing can hold fiber up to 900um diameter and it also provides the support when the fiber is terminated to the connector giving a stronger grip between the fiber and connector preventing any easy fiber breakageこのキットは2,4,6,8 12および24コアタイプで利用可能である.Fiber Tekは,このデータシートで言及されていないカスタマイズされたブレークアウトキットも提供することができます.
特徴
低挿入損失
低PDL
コンパクトなインラインパッケージ
高度な安定性と信頼性
光路上ではエポキシを含まない
高い力
仕様
| 性能レベル | スタンダード | エリート | ||||
| コネクタ | モード | 末面 | IL (最大) (dB) | RL (分) (dB) | IL (最大) (dB) | RL (分) (dB) |
| MPO/MTP | MM OM4 | 8F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
注文情報
|
注文情報
| タイプ | モード | 繊維数 | 極性 | グラッド | コンネクタA | コネクタB | 磨き | 長さ |
| PCMPO | 2=OS2 3=OM3 4=OM4 5=OM5 |
08=8 繊維 12=12 繊維 24=24 繊維 36=3x12 繊維 48=4x12 繊維 96=8×12 繊維 144=12×12 繊維 |
A=タイプA B=タイプB C=タイプC |
S=標準 E=エリート |
M=男性 F=女性 |
M=男性 F=女性 |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=指定する |
応用図
1カスタムファイバーカウント
2カスタム偏性
ファイバーケーブルでデータを正しく送信するには,ケーブルの一端のリンクの送信信号 (Tx) が,反対端の対応受信機 (Rx) と一致する必要があります.信号が移動する方向を定義するこの通信が維持されるようにすることです.繊維の極度は,私たちの業界で多くの混乱を引き起こすように見える領域です. 特に,並列光学アプリケーションで使用される多繊維MPOソリューションに関しては..
MPOコネクタには,コネクタの上側にあるキーと,横側にある白いドットも含まれています..
また,MPOケーブルには3種類のタイプがあります. タイプA,タイプB,タイプCは下記の写真です.
3オーダーメイド接続
